ABB RED521 1MRK002003-BA 是由ABB（现为日立能源旗下）推出的一款高性能数字差动保护终端，专为电力系统中的母线、发电机、自耦变压器、并联电抗器和电容器组等关键电气设备提供快速、选择性的相分离差动保护。作为ABB 500系列保护和控制终端家族的重要成员，ABB RED521 1MRK002003-BA 继承了ABB在差动保护领域超过35年的深厚经验和成熟技术，是其在模拟继电器RADSS和REB 103成功应用基础上的数字化继承者。这款IED通过其创新的测量原理和先进的算法，即使在外部故障和严重电流互感器（CT）饱和的情况下，也能保持卓越的稳定性和选择性。
ABB RED521 1MRK002003-BA 不仅提供高达10-15毫秒的极短动作时间，从而最大限度地减少内部故障造成的损害，还具有出色的高阻接地故障灵敏度。它支持多达18个电流互感器输入，能够灵活适应各种母线和设备配置，包括复杂的网状连接和T型连接。该终端的独特之处在于其对CT要求极低，并且能够与现有保护继电器共享CT回路而无需辅助CT，这显著降低了安装成本和复杂性。ABB RED521 1MRK002003-BA 集成了多种保护、监测和控制功能，并支持IEC 61850通信标准，确保其在现代化数字化变电站中实现无缝集成和互操作性。

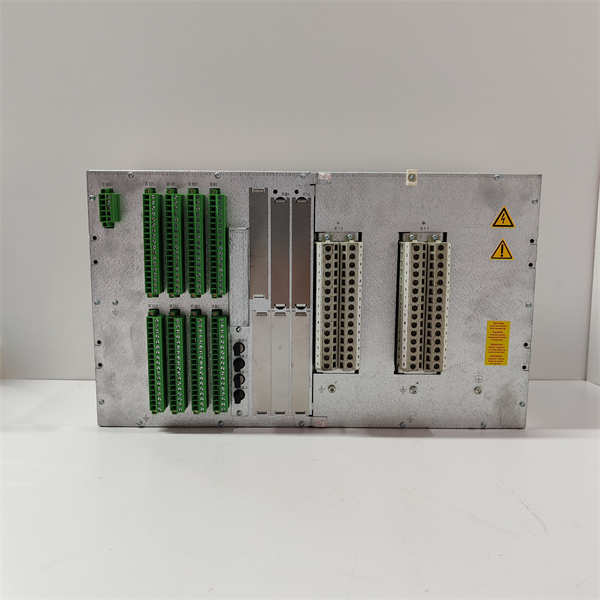

ABB RED521 1MRK002003-BA
技术规格
主要特点和优势
ABB RED521 1MRK002003-BA 差动保护终端凭借其独特的技术和卓越的性能，在电力系统保护领域提供了显著的特点和优势：
极速且选择性的差动保护: ABB RED521 1MRK002003-BA 能够提供极短的动作时间，通常在10-15毫秒内即可实现所有内部故障的快速脱扣，这大大缩短了故障持续时间，最大限度地减少了对设备和电网的损害。其相分离差动保护原理确保了高度的选择性，只针对保护区域内部的故障动作，有效避免了对外部故障的误动作，从而提升了电网的稳定性和可靠性。
卓越的CT适应性与安装便捷性: ABB RED521 1MRK002003-BA 采用了独特的测量原理，对电流互感器（CT）的要求极低，即使在CT严重饱和的情况下也能保持稳定运行。这意味着它可以与现有CT共用回路，无需额外的辅助CT，这不仅简化了安装过程，缩短了改造时间，还显著降低了项目成本。这种灵活性使其成为老旧变电站改造和新建项目的理想选择。
高灵敏度与全面故障检测: ABB RED521 1MRK002003-BA 具备对高阻接地故障的出色灵敏度，能够有效检测和隔离传统保护难以发现的此类故障，从而提高了电网的安全性。此外，它还能有效识别并正确动作于各种类型的演进性故障，确保了电力系统的全面保护。
强大的自监测与诊断功能: ABB RED521 1MRK002003-BA 内置持续的自监测和诊断系统，能够实时检测运行电压、模块间接线完整性以及光纤连接等关键参数，确保设备自身的健康运行。创新的测量算法还提供了对开路CT回路的稳定性和检测，一旦检测到开路CT，差动功能将立即闭锁并发出报警，防止误动作，同时无需单独的检查区域，简化了系统设计。
灵活的配置与广泛的应用范围: ABB RED521 1MRK002003-BA 提供灵活的配置选项，单相版本最多可连接18个CT输入，三相版本最多可连接6个三相CT输入，使其能够轻松适应不同规模和复杂度的母线配置，以及网状连接、T型连接、发电机、电机、电抗器和自耦变压器等多种电力系统设备的保护需求。它支持IEC 61850标准，包括GOOSE通信，确保与现代化变电站自动化系统的无缝集成和互操作。

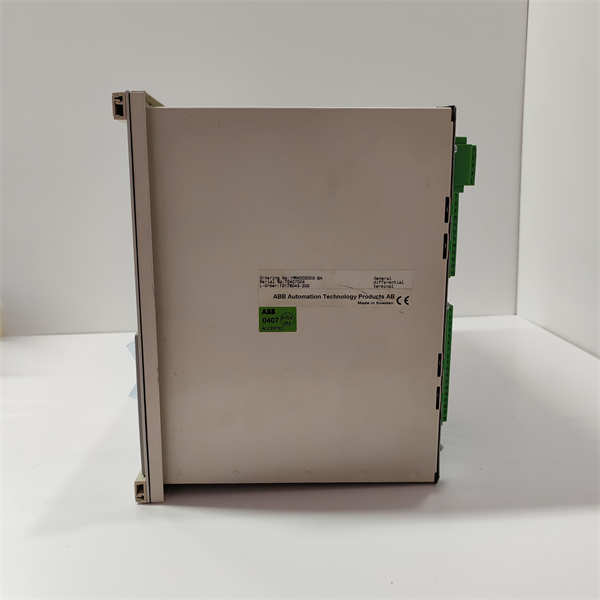

ABB RED521 1MRK002003-BA
应用领域
ABB RED521 1MRK002003-BA 差动保护终端以其高速、高选择性和高可靠性，广泛应用于电力系统中各种关键电气设备的差动保护，特别是在对快速故障隔离和设备安全有极高要求的场合。
母线保护: 这是 ABB RED521 1MRK002003-BA 最核心的应用领域。它为各种母线配置（包括单母线、双母线、1½断路器接线、网状连接母线、T型连接母线以及多达6个间隔的三相母线或多达18个CT输入的单相母线）提供快速且选择性的差动保护。通过精确监测流入和流出母线区域的电流差值，它能迅速识别并隔离母线内部故障，防止故障范围扩大。
发电机和大型电机保护: ABB RED521 1MRK002003-BA 可用于保护发电机和大型电机内部的电气故障，如定子绕组相间短路、匝间短路以及接地故障。其高灵敏度和快速动作能力有助于最大限度地减少对昂贵发电机/电机设备的损害。
变压器保护 (尤其是自耦变压器): ABB RED521 1MRK002003-BA 适用于保护自耦变压器和其他变压器。它通过比较变压器各侧电流的差值来检测内部故障，确保变压器的安全运行。
并联电抗器和高压电容器组保护: 在输配电网络中，并联电抗器用于补偿无功功率或限制短路电流，高压电容器组用于无功补偿。ABB RED521 1MRK002003-BA 可用于这些设备的差动保护，快速切除内部故障。
工业电力系统中的重要设备保护: 在大型工业企业（如钢铁、化工、石化）的复杂内部电力网络中，ABB RED521 1MRK002003-BA 也可用于保护重要的变压器、大型电机和关键馈线的差动区，确保工业生产过程的连续性和设备的安全。
相关产品
ABB RED521 1MRK002003-BA 差动保护终端是ABB 500系列保护和控制终端家族的重要一员，其应用常常需要与其他ABB（日立能源）产品和系统配合使用，以构建完整的电力系统自动化解决方案。
ABB 500系列保护和控制终端其他型号:
- ABB REM521: 电机保护和控制终端，与 ABB RED521 共同为大型电机提供全面保护。
- ABB RET521: 变压器保护和控制终端，提供变压器差动和后备保护。
- ABB REL521: 线路距离保护终端，可作为线路的主保护或 ABB RED521 在线路上应用的后备保护。
ABB Relion® 650/670系列IEDs: 这些是ABB更现代化的保护和控制IED系列，如 ABB REC650 (线路保护)、ABB REG670 (发电机保护)，在某些应用中可作为 ABB RED521 的升级或替代方案，提供更丰富的功能和更先进的通信能力。
ABB PCM600: 这是ABB的保护和控制IED配置和管理工具软件，用于 ABB RED521 1MRK002003-BA 的工程组态、参数设置、诊断和维护，是系统生命周期管理的关键工具。
ABB MICROSCADA X / ZEE600: 这些是更高层级的站控层系统和SCADA解决方案，可以与 ABB RED521 1MRK002003-BA 进行通信，实现变电站的集中监控、数据采集和控制。
ABB COM600: 变电站自动化网关和通信管理器，用于将 ABB RED521 等IED的数据集成到各种站控系统和远程控制中心。

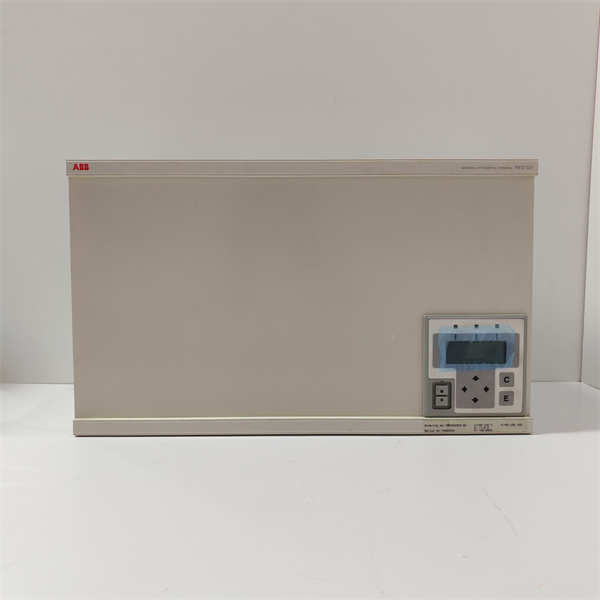

ABB RED521 1MRK002003-BA
安装与维护
安装前准备：在安装 ABB RED521 1MRK002003-BA 之前，务必严格遵循ABB（日立能源）提供的产品技术手册和安装指南中的所有安全规程和说明。首先，确保所有相关的电力系统回路已完全断电并可靠接地，操作人员必须佩戴适当的个人防护设备。ABB RED521 1MRK002003-BA 通常采用面板嵌入式或机架式安装，安装前应确认其在控制柜内的安装位置符合散热要求和电磁兼容性（EMC）规定。尤其要注意电流互感器（CT）的二次回路接线，确保其极性正确、接线牢固且阻抗符合 ABB RED521 1MRK002003-BA 的低CT要求，这对于差动保护的正确动作至关重要。正确连接电源（DC或AC辅助电源）至 ABB RED521 1MRK002003-BA，并确保其满足额定电压和电流要求。所有数字量输入（DI）和数字量输出（DO）以及通信接口（如以太网线缆）的连接都应根据系统设计图和手册规范进行，确保屏蔽线正确接地，以最大程度减少外部干扰。
维护建议：为了确保 ABB RED521 1MRK002003-BA 长期稳定、可靠地运行并维持其高性能，建议实施以下预防性维护措施：定期进行目视检查：定期检查 ABB RED521 1MRK002003-BA 的物理状况，包括模块外观、接线端子是否存在松动、腐蚀或过热迹象。观察前面板的LED指示灯状态和显示屏信息，它们通常会指示模块的运行状态、通信状态和报警信息，任何异常指示都应立即调查并参考手册进行故障排查。环境控制：确保 ABB RED521 1MRK002003-BA 所在的控制柜内部环境清洁、干燥，并且温度和湿度保持在设备的技术规格范围内。定期清理灰尘和污染物，确保良好的通风散热，防止过热导致设备性能下降或损坏。固件和参数备份与更新：定期使用ABB的专用工程软件（如PCM600）备份 ABB RED521 1MRK002003-BA 的配置参数和固件版本。根据ABB的建议，及时关注并更新固件版本，以获取性能改进、错误修复和安全补丁，但在更新前务必进行充分的测试和验证。诊断与测试：利用内置的诊断功能和PCM600软件进行定期诊断和模拟测试，验证差动保护功能和通信的正确性。对于关键应用，建议进行周期性保护回路的跳闸测试，以确保在故障发生时 ABB RED521 1MRK002003-BA 能够及时、准确地动作。
产品保障
我们对 ABB RED521 1MRK002003-BA 数字差动保护终端卓越的质量和可靠性充满信心，并致力于为客户提供全面的产品保障。
