ABB PPC905AE101 3BHE014070R0101 控制处理器模块 – 工业自动化大脑,确保平稳高效运行!

ABB PPC905AE101 3BHE014070R0101 是 ABB 工业自动化领域的高性能励磁控制模块,隶属于S800 I/O 系列通信与控制家族,专为电力系统、工业电机驱动及复杂机械设备的精准励磁调节设计。该模块集成多协议通信接口与高速信号处理能力,支持与 PLC、DCS 系统及第三方设备的无缝连接,可实现发电机励磁电流控制、电机磁场调节及故障诊断等功能,广泛应用于火力发电、冶金轧机、石油平台等对稳定性与可靠性要求严苛的场景。​

分类:

描述

ABB PPC905AE101 3BHE014070R0101 是 ABB 工业自动化领域的高性能励磁控制模块,隶属于S800 I/O 系列通信与控制家族,专为电力系统、工业电机驱动及复杂机械设备的精准励磁调节设计。该模块集成多协议通信接口与高速信号处理能力,支持与 PLC、DCS 系统及第三方设备的无缝连接,可实现发电机励磁电流控制、电机磁场调节及故障诊断等功能,广泛应用于火力发电、冶金轧机、石油平台等对稳定性与可靠性要求严苛的场景。​

ABB PPC905AE101 3BHE014070R0101 采用嵌入式实时操作系统与专用信号处理芯片,支持多任务并行处理,可同时运行励磁调节算法与通信任务,响应时间低至 100ms。其 IP20 防护等级与宽温设计(-20°C 至 + 60°C)使其在粉尘、油污及高低温环境中保持稳定性能,配合 ABB 的 Control Builder M 软件可快速定制励磁控制策略,是提升电力系统稳定性与工业设备运行效率的关键组件。​

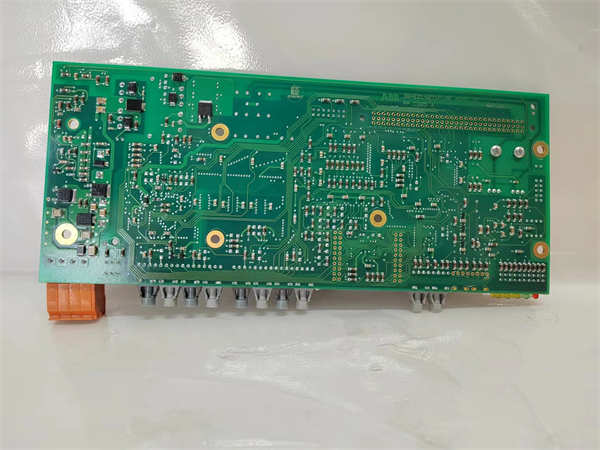

ABB PPC905AE101 3BHE014070R0101

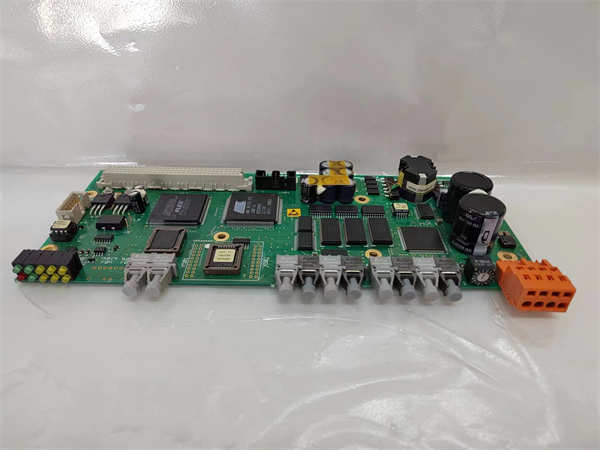

ABB PPC905AE101 3BHE014070R0101

技术规格​

参数名称​ 参数值​
产品型号​ ABB PPC905AE101 3BHE014070R0101
制造商​ ABB​
产品类型​ 励磁控制模块(S800 I/O 系列)​
处理器​ 专用信号处理芯片,主频 800MHz​
内存容量​ 256MB DDR3 RAM;1GB Flash​
通信接口​ 1× 以太网(RJ45,支持 Modbus TCP);1×RS485(支持 Modbus RTU);2×PROFIBUS DP​
信号处理能力​ 8 通道模拟输入(±10V/4-20mA);4 通道模拟输出(±10V/4-20mA)​
工作温度​ -20°C 至 + 60°C​
存储温度​ -40°C 至 + 85°C​
防护等级​ IP20​
物理尺寸​ 125mm×100mm×50mm​
重量​ 0.5kg​
供电电压​ 24V DC(±10%)​
功耗​ 最大 8W​
认证标准​ IEC 61131-2、CE、UL 508​
数据处理能力​ 支持 16 位 AD/DA 转换,精度 ±0.1%​
编程环境​ Control Builder M(支持 IEC 61131-3 标准)​

主要特点和优势​

ABB PPC905AE101 3BHE014070R0101 以高精度励磁控制与多协议兼容性为核心优势,专用信号处理芯片与 256MB 内存的组合使其励磁调节精度达 ±0.1%,可实现发电机端电压的快速稳定,某火电厂应用后电压波动范围降低至 ±0.5%。支持热插拔功能,维护时无需中断系统运行,配合冗余通信接口设计,确保电力系统无间断运行,平均无故障时间(MTBF)超过 15 万小时。​

模块集成双 PROFIBUS DP 与以太网接口,支持工业以太网冗余环网与 PROFIBUS DP 双总线架构,数据传输速率达 12Mbps,可实现与励磁调节器、PLC 及 SCADA 系统的高速数据交互。其开放式架构兼容第三方设备与协议,支持 OPC UA、Modbus TCP 等标准通信,便于与既有系统集成,较传统控制器减少 20% 的集成成本。​

与 ABB 的 Control Builder M 软件深度兼容,支持梯形图、功能块图等多种编程方式,工程师可快速实现 PID 控制、PSS(电力系统稳定器)等高级算法。内置自诊断功能可实时监测信号输入输出状态,通过 LED 指示灯与系统报警实现故障定位,将维护时间缩短 40%,特别适合大型电力设备的高效运维。​

应用领域​

ABB PPC905AE101 3BHE014070R0101 主要用于电力系统与工业设备的励磁控制场景,在火力发电厂,作为发电机励磁系统的核心控制器,可协调励磁调节器、灭磁开关等设备的运行,通过多变量控制算法优化励磁电流,某电厂应用后发电机无功调节响应时间缩短至 200ms;在冶金行业的宽厚板轧机主传动系统中,该模块可同步控制轧机电机的磁场强度与电枢电流,通过高速通信总线实现与传动系统的实时协同,提升轧制力控制精度至 ±1%。​

在石油平台的柴油发电机组控制系统中,其宽温特性可适应海上恶劣环境,通过以太网连接分布式 I/O 模块,实时管理发电机频率、电压及负载分配,优化燃油消耗,降低运行成本 10%。此外,在城市轨道交通的牵引供电系统中,其强大的数据处理能力可同时管理多台牵引变流器的励磁调节,通过优化控制策略,降低谐波含量,提升供电质量。​

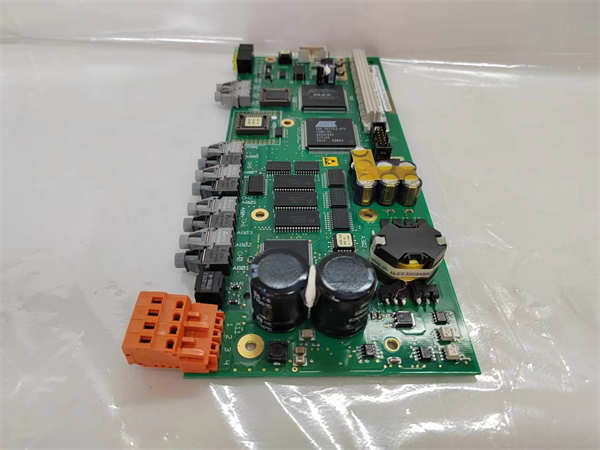

ABB PPC905AE101 3BHE014070R0101

ABB PPC905AE101 3BHE014070R0101

相关产品​

  1. ABB AC800M 系列控制器:如ABB PP846 3BSE042238R1,通过 PROFIBUS DP 与ABB PPC905AE101 3BHE014070R0101通信,实现励磁控制与整体自动化系统的无缝集成。​
  2. ABB PS865A 3BSE014229R1:冗余电源模块,为ABB PPC905AE101 3BHE014070R0101提供 24V DC 冗余供电,确保电力连续性。​
  3. ABB CI854A 3BSE022496R1:PROFIBUS DP 通信模块,扩展ABB PPC905AE101 3BHE014070R0101的总线接口,支持更多远程设备连接。​
  4. ABB AI810 3BSE008549R1:模拟输入模块,通过 PROFIBUS 与ABB PPC905AE101 3BHE014070R0101通信,采集发电机端电压、电流等信号。​
  5. ABB AO810 3BSE008550R1:模拟输出模块,接收ABB PPC905AE101 3BHE014070R0101的控制指令,输出 4-20mA 信号调节励磁电流。​
  6. ABB DI810 3BSE008552R1:数字输入模块,监测设备状态信号并传输至ABB PPC905AE101 3BHE014070R0101,支持 24V DC 信号。​

安装与维护​

安装前准备:安装ABB PPC905AE101 3BHE014070R0101 前需确认与 S800 I/O 机架的兼容性,检查模块金手指无氧化或物理损伤。佩戴防静电手环操作,将模块沿导轨插入机架,确保与背板连接器完全咬合,紧固面板螺丝扭矩为 0.5N・m。连接通信线缆时,以太网采用屏蔽双绞线(STP),PROFIBUS DP 使用专用总线电缆,屏蔽层单端接地(接地电阻 < 4Ω)。​

维护建议:每季度通过 System 800xA 软件检查ABB PPC905AE101 3BHE014070R0101 的运行状态,记录 CPU 负载、内存占用率等参数(建议负载 < 60%)。每年进行一次固件升级,以获取最新功能与安全补丁,升级前需备份组态程序与参数。冗余系统中每半年进行一次主备切换测试,验证冗余功能可靠性。清洁模块表面时使用干燥软布,避免液体进入模块内部。
