描述
ABB PP846A 3BSE042238R2 是 ABB 工业自动化领域的高性能人机交互(HMI)控制终端,隶属于Panel 800 系列智能操作面板家族,专为复杂工业环境中的实时监控与精准控制设计。该模块集成 10.4 英寸 TFT 彩色触摸屏与多协议通信接口,支持与 PLC、DCS 系统及第三方设备的无缝连接,可实现工艺参数显示、指令下发、报警管理等功能,广泛应用于石油化工、电力、冶金等行业的现场操作与远程监控场景。
ABB PP846A 3BSE042238R2 采用嵌入式实时操作系统与双核处理器架构,支持多任务并行处理,可同时运行图形化界面与数据通信任务,响应时间低至 200ms。其 IP66 防护等级(前面板)与宽温设计(-20°C 至 + 50°C)使其在粉尘、油污及高低温环境中保持稳定性能,配合 ABB 的 Panel Builder 800 组态软件可快速定制个性化操作界面,是提升工业自动化系统操作效率与可靠性的关键组件。

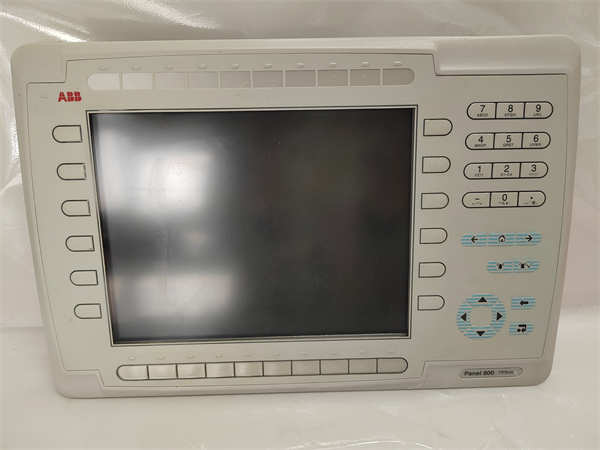

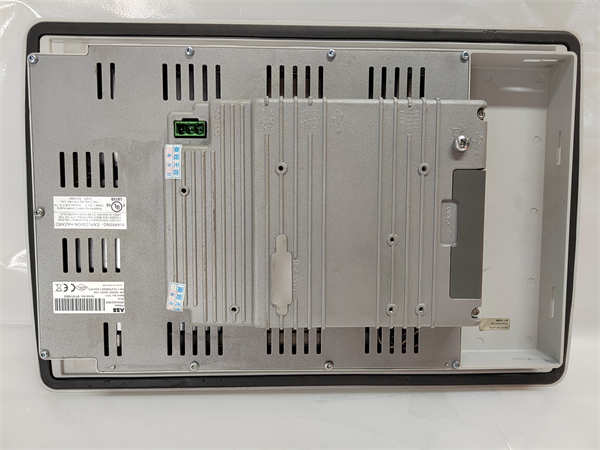

ABB PP846A 3BSE042238R2
技术规格
参数名称 | 参数值 |
产品型号 | ABB PP846A 3BSE042238R2 |
制造商 | ABB |
产品类型 | 工业操作面板(HMI 终端) |
显示特性 | 10.4 英寸 TFT-LCD,800×600 像素,64K 色,CCFL 背光(寿命 > 50,000 小时) |
触摸屏 | 电阻式,支持手套操作 |
处理器 | 双核 ARM Cortex-A9,主频 1.0GHz |
内存容量 | 512MB DDR3 RAM;4GB Flash |
通信接口 | 1× 以太网(RJ45,支持 Modbus TCP);1×RS485(支持 Modbus RTU);1×USB 2.0(Host/Device) |
操作系统 | 嵌入式实时操作系统(RTOS) |
工作温度 | -20°C 至 + 50°C(垂直安装);-20°C 至 + 40°C(水平安装) |
存储温度 | -40°C 至 + 70°C |
防护等级 | IP66(前面板);IP20(后面板) |
物理尺寸 | 382mm×252mm×58mm(安装深度) |
重量 | 2.5kg |
供电电压 | 24V DC(±10%) |
功耗 | 最大 12W |
认证标准 | IEC 61131-2、CE、UL 508 |
数据存储 | 支持 CF 卡扩展(最大 32GB) |
组态软件 | Panel Builder 800(支持 IEC 61131-3 标准) |
主要特点和优势
ABB PP846A 3BSE042238R2 以高可靠性与灵活组态为核心优势,IP66 防护等级的铝合金外壳可抵御粉尘、油污及低压喷水,通过盐雾测试(500 小时)与振动测试(10-2000Hz,20G),在冶金车间、石油平台等恶劣环境中仍能稳定运行。其电阻式触摸屏支持戴手套操作,响应灵敏度达 0.5mm,配合 LED 背光自动调节功能,可在强光或弱光环境下保持清晰显示。
模块集成双通信通道(以太网 + RS485),支持 Modbus TCP/RTU、OPC UA 等工业标准协议,可同时连接 PLC(如 ABB AC800M 系列)与 SCADA 系统,实现数据双向交互。通过 USB 接口可扩展存储设备或外接打印机,支持历史数据本地备份与报表打印功能。其多任务处理能力可同时运行 20 个以上图形界面窗口,在石化装置中可实时显示反应器温度曲线、调节阀开度及报警列表,操作流畅无卡顿。
与 ABB Panel Builder 800 软件深度兼容,支持拖拽式组态与多语言界面设计,工程师可快速定制工艺流程画面、趋势图及用户权限管理。内置数据日志功能可记录 10 万条以上操作事件,通过 OPC UA 接口可将数据无缝传输至企业级 MES 系统。R2 版本新增固件自升级功能,可通过以太网远程更新系统程序,将维护时间缩短 70%。
应用领域
ABB PP846A 3BSE042238R2 主要用于工业自动化系统的人机交互场景,在石油化工行业,作为裂解炉现场操作站,可实时显示炉膛温度、燃料气流量等参数,通过触摸屏调节烧嘴开度,某炼油厂应用后操作效率提升 30%;在燃煤发电厂,用于汽轮机控制室,通过 Modbus TCP 连接 DCS 系统,实现汽轮机油温、振动值的实时监控与报警推送,确保机组安全运行。
在冶金行业的连铸控制系统中,该模块可同步显示结晶器液位、拉坯速度等参数,通过 RS485 接口连接 PLC 实现拉矫机启停控制,某钢厂应用后连铸坯质量缺陷率降低 15%。此外,在城市污水处理厂的远程监控中心,其宽温特性可适应室外机柜环境,通过以太网连接分布式 I/O 模块,实时管理曝气池溶解氧、污泥浓度等参数,优化加药策略,降低能耗 8%。

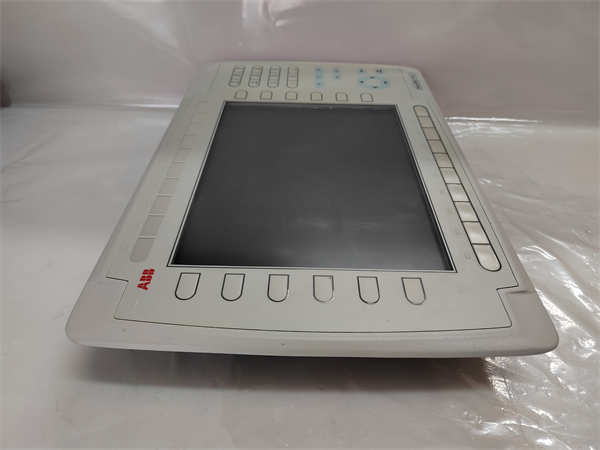

ABB PP846A 3BSE042238R2
相关产品
- ABB Panel 800 系列扩展模块:包括 PROFIBUS DP 通信模块(CB810)、I/O 扩展模块(如 AI810 模拟输入模块),可增强ABB PP846A 3BSE042238R2的信号采集与控制能力。
- ABB AC800M 系列控制器:如ABB PP846 3BSE042238R1,通过以太网与ABB PP846A 3BSE042238R2通信,实现 HMI 与控制系统的无缝集成。
- ABB PS865A 3BSE014229R1:冗余电源模块,为ABB PP846A 3BSE042238R2提供 24V DC 冗余供电,确保电力连续性。
- ABB Panel Builder 800 组态软件:专用开发工具,支持ABB PP846A 3BSE042238R2的界面设计、程序调试与固件更新。
- ABB CI854A 3BSE022496R1:PROFIBUS DP 通信模块,扩展ABB PP846A 3BSE042238R2的总线接口,支持更多远程设备连接。
- ABB AO810 3BSE008550R1:模拟输出模块,接收ABB PP846A 3BSE042238R2的控制指令,输出 4-20mA 信号控制执行器。
安装与维护
安装前准备:安装ABB PP846A 3BSE042238R2 前需确认安装板厚度(1.5-9.0mm)与切割尺寸(343×208mm),使用专用支架固定面板,确保与机柜背板间距≥20mm 以利散热。连接通信线缆时,以太网采用屏蔽双绞线(STP),RS485 使用双绞屏蔽电缆,屏蔽层单端接地(接地电阻 < 4Ω)。
维护建议:每季度清洁触摸屏表面,使用无腐蚀性清洁剂与柔软布擦拭,避免硬物划伤。每年通过 Panel Builder 800 软件检查系统日志,清理冗余数据以释放存储空间。R2 版本支持固件自动检测与远程升级,建议每半年进行一次更新以获取最新功能与安全补丁。更换 CF 卡时需断电操作,插入卡槽后重启设备以识别新存储介质。
