关键技术规格 (备件核对用)
o产品型号: PM150V08
o制造商: ABB
o订货号: 3BSE009598R1
o所属系统: MasterPiece 200 / 300 系列 PLC
o模块类型: 主 CPU 模块
o处理器架构: 基于 Motorola 68000 系列（典型）
o程序内存: 约 128–256 KB（依版本）
oI/O 容量: 支持最多数百点本地及远程 I/O（通过 PM510/PM511 等扩展）
o通信接口: RS-232 编程口、Profibus-DP（部分版本）、专用 ABB 总线（如 MB300）
o安装方式: 插入标准 DIN 导轨机架
o供电: +5 V DC（由电源模块如 PM802 提供）
o诊断功能: 基础 LED 指示（RUN, STOP, ERROR），无网络诊断能力

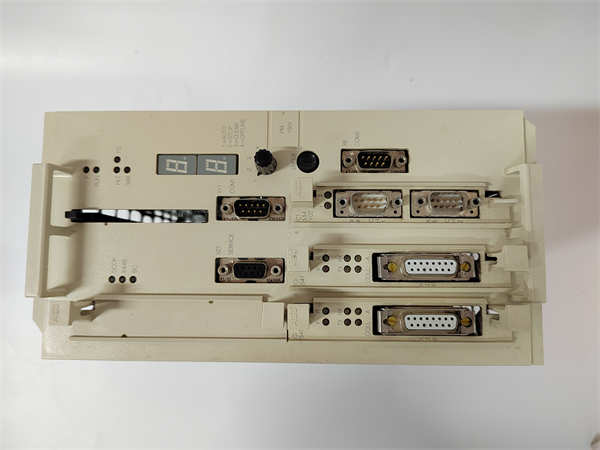

ABB PM150V08 3BSE009598R1
系统定位与停机影响
PM150V08 是 ABB MasterPiece 系统的大脑，广泛应用于水处理、造纸、矿山及小型过程控制场景。它负责执行用户逻辑程序、扫描 I/O 状态、处理通信任务。一旦该 CPU 模块因硬件故障、程序丢失或电源异常而停止运行，所有连接的 I/O 模块将进入安全状态（通常为输出断开），导致电机停转、阀门关闭、连锁触发，进而造成整条产线或工艺单元非计划停机。由于该平台无现代冗余 CPU 选项（或仅限高端配置），单点故障风险极高，尤其在连续生产环境中，停机损失显著。
可靠性分析与常见故障点
尽管 ABB MasterPiece 以坚固耐用著称，但 PM150V08 模块服役年限普遍超过 15–20 年，电子元器件老化问题日益严重。常见故障模式包括：内部 SRAM 数据丢失（因电池耗尽或电容失效）、CPU 芯片热应力开裂、通信驱动 IC 损坏导致编程口失效、背板金手指氧化引发接触不良，以及固件芯片因静电放电（ESD）损坏。
设计上的薄弱环节在于：依赖后备电池保存程序（典型寿命 3–5 年，常被忽视更换）、无看门狗复位增强机制、对电网浪涌敏感、且缺乏远程诊断能力。建议维保人员重点执行以下预防措施：定期检查并更换 CPU 后备电池（即使系统未报警）；清洁机架背板与模块金手指；使用 UPS 保障供电质量；备份最新版 .PRG 程序文件（通过 PG200/Composer）；并建立冷备 CPU 模块用于紧急替换。

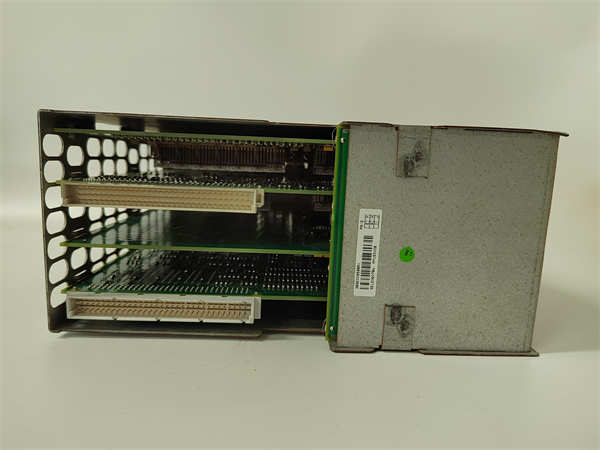

ABB PM150V08 3BSE009598R1
生命周期与迁移策略
ABB 已全面终止 MasterPiece 200/300 系列支持，PM150V08 无任何新件供应或软件更新。继续使用面临三大核心风险：一是 CPU 故障后几乎无法快速恢复，平均修复时间（MTTR）长达数天；二是缺乏网络安全防护，不符合现代 OT 安全标准；三是年轻工程师普遍不熟悉 Composer 编程环境，维护效率低下。
临时维持策略包括：保留至少一台完整可用的备用系统（含程序备份）；委托专业第三方进行 CPU 板级维修（如更换电池电路、重写固件）；对非关键设备逐步替换为通用 PLC 以降低整体依赖。
长期解决方案是实施 向 AC 800M 平台迁移。ABB 官方推荐路径为升级至 AC 800M 系列控制器（如 PM86x），配合 Control Builder M 编程环境。新平台支持 IEC 61131-3 标准语言、PROFINET/Ethernet/IP、OPC UA、冗余 CPU 与电源，并可实现部分逻辑自动转换。迁移工作包括硬件替换、程序重构（或工具辅助转换）、HMI 接口更新及操作员培训。虽然需一次性工程投入，但可彻底解决备件断供风险，提升系统可靠性、能效与未来扩展能力，是保障老旧设施持续合规运行的必要举措。
