ABB PFTL201C 3BSE007913R50 50kN 是ABB公司推出的一款高精度拉式称重传感器（Tension Load Cell），额定测量范围为 50千牛（kN）（约等于5,098 kgf），专为工业过程中的张力、拉力或悬挂负载测量而设计。该传感器采用优质不锈钢材质制造，具备 IP66 防护等级，可有效抵御粉尘、水溅及腐蚀性环境；内置温度补偿电路，确保在 -20°C 至 +70°C 工作温度范围内输出稳定。输出信号通常为 mV/V 模拟量（如2.0 mV/V），也可选配集成变送器输出 4–20 mA 或 PROFIBUS PA 信号。PFTL201C 广泛应用于起重机超载保护、缆绳张力监测、反应釜吊挂称重、料仓计量及冶金连铸设备等场景，是实现精准力控与安全联锁的关键传感元件。
主要特点和优势
ABB PFTL201C 50kN 的核心优势在于其高精度、高可靠性和工业级坚固性。传感器采用剪切梁（Shear Beam）或S型结构设计，具有优异的抗偏载和抗侧向力能力，即使在动态负载或振动环境中也能保持测量准确性。其非线性误差典型值 ≤ ±0.03% of F.S.，重复性 ≤ ±0.02%，满足 OIML C3 或 NTEP Class III 等工业称重标准，部分应用可用于贸易结算。
该传感器通过 整体不锈钢密封焊接工艺 实现IP66防护，内部应变片采用特殊胶封技术，有效抵抗湿气、油污和化学蒸汽侵蚀。过载保护能力达150% F.S.，极限破坏载荷 ≥ 300% F.S.，确保在意外冲击或误操作下不致损坏。两端标配球面关节或万向节安装孔，自动补偿安装对中误差，减少附加弯矩对测量精度的影响。
此外，PFTL201C 可灵活集成到ABB 800xA DCS系统或第三方PLC平台。配合ABB PFCL201 或 TK801 称重变送器，可将mV信号转换为标准4–20 mA或数字通信信号（如PROFIBUS PA、Modbus RTU），实现远程监控、数据记录与超限报警联动。其紧凑的机械结构便于在空间受限场合安装，且无需频繁校准，大幅降低生命周期维护成本。
The ABB PFTL201C 50kN load cell delivers metrological precision and rugged durability for the most demanding industrial weighing applications. Engineered for tension measurement in harsh environments—from steel mills to offshore cranes—it combines stainless-steel construction with advanced strain-gauge technology to ensure reliable performance year after year.
Whether monitoring cable tension on a shiploader or verifying reactor weight in a chemical plant, this sensor provides the accuracy and resilience needed for process optimization, safety compliance, and asset protection. Its seamless integration into ABB’s automation ecosystem enables smart, data-driven operational decisions.

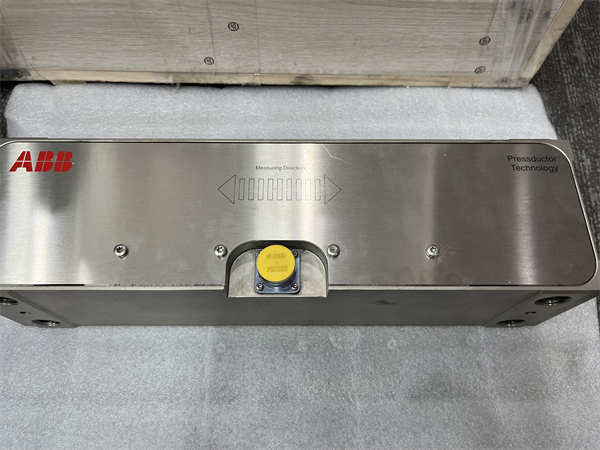

ABB PFTL201C 3BSE007913R50 50KN
ABB PFTL201C 3BSE007913R50 50kN 技术规格
| 参数名称 | 参数值 |
| 产品型号 | PFTL201C |
| ABB订货号 | 3BSE007913R50 |
| 额定载荷 | 50 kN（≈ 5,098 kgf） |
| 输出灵敏度 | 2.0 mV/V（典型值） |
| 非线性 | ≤ ±0.03% of F.S. |
| 重复性 | ≤ ±0.02% of F.S. |
| 滞后 | ≤ ±0.03% of F.S. |
| 工作温度范围 | -20°C 至 +70°C |
| 补偿温度范围 | -10°C 至 +60°C |
| 防护等级 | IP66（IEC 60529） |
| 材质 | 不锈钢（AISI 316 或等效） |
| 过载能力 | 150% F.S. |
| 极限载荷 | ≥ 300% F.S. |
| 推荐激励电压 | 5–12 VDC（最大15 VDC） |
| 电缆长度 | 标配5–10米（可定制），带屏蔽层 |
| 安装方式 | 两端带螺纹孔（如M30×2或按规格），支持球面关节 |
| 认证 | CE, OIML C3（依配置）, ATEX（可选防爆版本） |
应用领域
- 起重设备：桥式/门式起重机、港口装卸机的超载保护系统，防止钢丝绳断裂
- 冶金工业：连铸机结晶器振动监测、钢包吊运称重、轧机张力控制
- 化工与制药：反应釜、混合罐的吊挂式称重配料，实现精确投料
- 能源行业：风电叶片吊装张力监控、水电站闸门启闭力检测
- 物料 handling：料仓、筒仓的库存计量，替代传统料位计实现质量流量管理
- 测试设备：材料试验机、缆绳拉力测试台的高精度力值采集

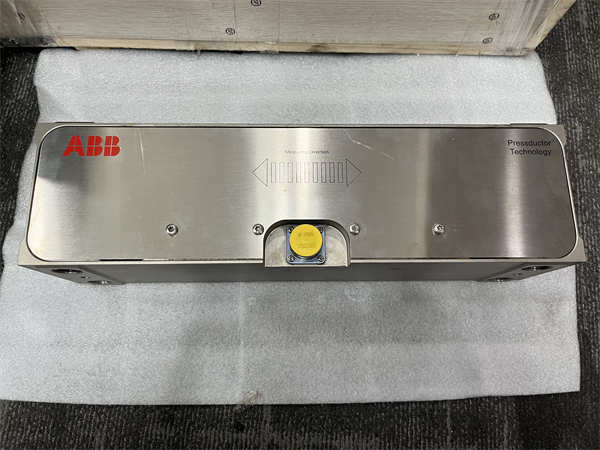

ABB PFTL201C 3BSE007913R50 50KN
相关产品
- ABB PFCL201：配套称重变送器，将mV信号转为4–20 mA / PROFIBUS
- ABB TK801：多功能称重终端，带本地显示与继电器输出
- ABB PFTL101C：较小量程拉式传感器（如5kN、10kN）
- ABB PFVL201C：压式称重传感器，用于料斗或平台秤
- HBM Z6FC3 / S9M：同类国际品牌拉力传感器（对标参考）
- Mettler-Toledo PW15AH：高精度S型拉压传感器
安装与维护建议
- 安装：确保两端受力轴线对中，避免侧向力或弯矩；使用球面垫圈补偿角度偏差。
- 接线：使用四线制（±Exc, ±Sig）连接，屏蔽层单点接地，远离动力电缆。
- 校准：首次安装后需进行实物标定或电子标定；建议每年复检一次。
- 维护：定期检查电缆护套是否破损，接头是否松动；清洁表面油污，防止腐蚀。
- 防雷：户外安装时建议加装浪涌保护器（SPD）。
