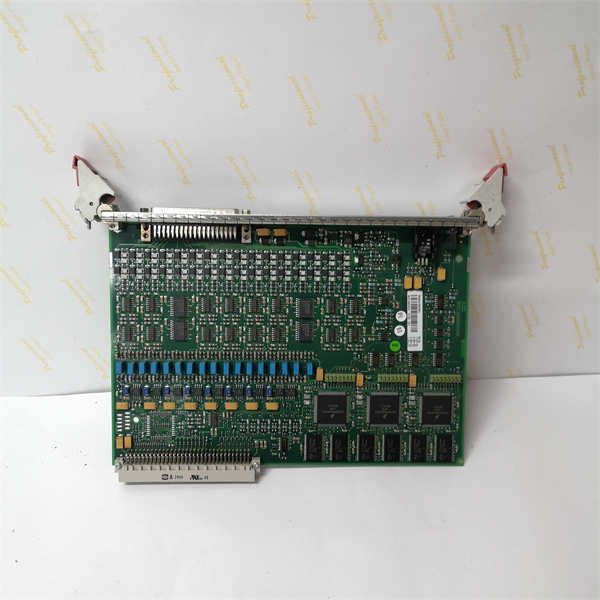

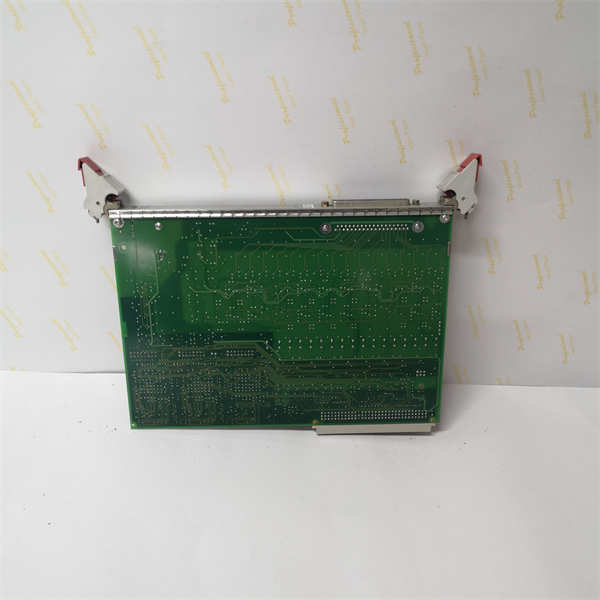

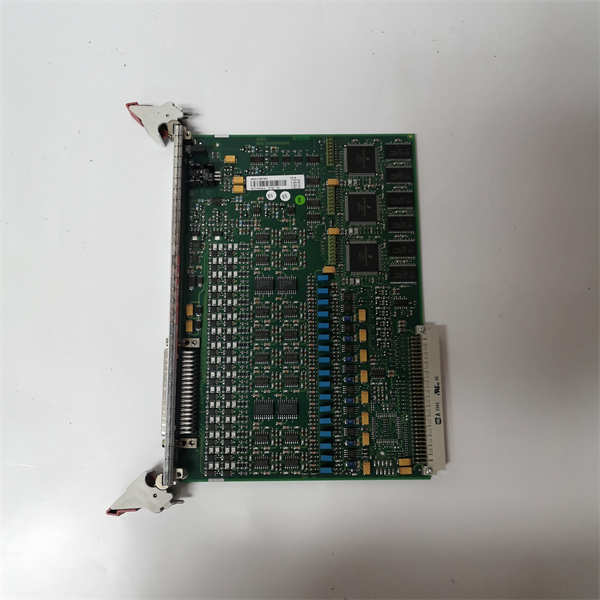

ABB PFSK151 3BSE018876R1 – DSP数字信号处理板，实现高精度数据分析与控制

描述

ABB PFSK151 3BSE018876R1 是 ABB 为工业自动化控制系统打造的高性能光纤通信接口模块，在现代工业数字化转型进程中，承担着关键的数据传输与通信任务。该模块采用先进的光纤通信技术，支持高速、稳定的数据传输，能够有效保障工业控制系统中各设备间的实时通信，适用于电力、石油化工、冶金等对数据传输可靠性和及时性要求极高的行业场景。其紧凑的设计与强大的兼容性，可无缝集成到 ABB AC 800M 等控制系统中，凭借高精度、高可靠性的特性，成为构建高效稳定工业自动化系统的重要组成部分。​

ABB PFSK151 3BSE018876R1

技术规格​

​

​

核心特点与优势​

高速稳定的光纤通信​

PFSK151 3BSE018876R1 采用光纤作为传输介质，相比传统的电缆传输，具有抗电磁干扰能力强、信号衰减小等显著优势。在冶金行业的高炉自动化控制系统中，即使处于强电磁干扰的恶劣环境，该模块依然能保持数据传输的准确性和稳定性，确保高炉运行参数实时、精准地传输至控制中心，有效避免因信号干扰导致的数据丢失或错误，数据传输误码率低于 10^-9 。​

广泛的协议兼容性​

支持 PROFIBUS DP、PROFINET 等多种主流工业通信协议，可轻松实现与不同厂商设备的互联互通。在石油化工项目中，该模块能够快速适配现场各种智能仪表、传感器以及执行机构，将分散的设备整合到统一的控制系统中，打破设备间的通信壁垒，实现工业自动化系统的无缝集成，大大提高了系统的灵活性和扩展性。​

高可靠性设计​

具备 – 25℃至 + 60℃的宽工作温度范围和 IP20 防护等级，能够适应复杂多变的工业环境。在北方严寒的电力变电站户外通信柜中，或是南方高温高湿的化工生产车间，模块都能稳定运行。同时，内置的自诊断功能可实时监测模块的工作状态，当检测到故障时，能迅速通过指示灯和通信接口发出警报，方便维护人员及时定位和排除故障，减少设备停机时间，其平均无故障时间（MTBF）超过 50 万小时 。​

灵活的安装与配置​

采用标准的导轨安装方式，安装过程简便快捷，可有效节省安装空间和时间成本。借助 ABB 专用的 Control Builder M 软件，用户能够轻松完成模块的参数配置和通信设置，无需复杂的编程知识，降低了使用门槛。此外，模块支持热插拔功能，在系统运行过程中也可安全更换，进一步提高了系统的可维护性。​

应用领域​

电力行业​

在智能电网建设中，ABB PFSK151 3BSE018876R1 可用于变电站自动化系统，实现各设备间的高速通信。例如，连接继电保护装置、测控装置和监控系统，快速准确地传输电力参数、设备状态等信息，保障电网的稳定运行。在某 500kV 变电站的改造项目中，该模块的应用使站内数据传输延迟降低了 60%，有效提升了电网的实时监控和故障处理能力 。​

石油化工行业​

在石油化工生产装置中，用于连接分散控制系统（DCS）与现场仪表、执行机构，确保生产过程中的温度、压力、流量等关键参数实时传输至控制中心。在乙烯裂解装置中，模块将裂解炉的温度、压力等数据及时反馈给控制系统，使操作人员能够迅速调整生产参数，保障生产安全和产品质量。同时，其高可靠性设计可有效应对化工生产环境中的高温、腐蚀等恶劣条件。​

冶金行业​

适用于钢铁厂的高炉自动化控制系统、连铸连轧生产线等场景。在高炉炼铁过程中，实时传输高炉内的温度、压力、料位等数据，帮助操作人员精确控制生产流程，提高生产效率和产品质量。在某大型钢铁企业的连铸连轧生产线中，该模块实现了设备间的高速通信，使生产线的自动化程度大幅提升，生产效率提高了 15% 。​

其他制造业​

在汽车制造、食品饮料等行业的自动化生产线中，也能发挥重要作用。用于连接机器人、PLC、传感器等设备，实现生产过程的自动化控制和数据采集。在汽车总装生产线中，模块确保机器人之间、机器人与控制系统之间的稳定通信，保障汽车零部件的精准装配，提高生产的一致性和稳定性。​

ABB PFSK151 3BSE018876R1

相关产品生态​

• ABB AC 800M 控制器：作为核心控制单元，与 PFSK151 模块紧密配合，实现对工业自动化系统的集中控制和管理。两者通过专用通信接口连接，可快速、稳定地传输数据，构建高效的控制系统。​
• ABB AI 810 模拟量输入模块：用于采集现场的模拟量信号，如温度、压力、流量等，并将其转换为数字信号传输给 PFSK151 模块，为控制系统提供准确的过程数据。​
• ABB AO 810 模拟量输出模块：接收来自 PFSK151 模块的控制信号，将数字信号转换为模拟量信号，驱动执行机构动作，实现对工业过程的精确控制。​
• ABB DI 810 数字量输入模块：采集现场设备的数字量状态信号，如开关状态、设备运行 / 停止信号等，并传输给 PFSK151 模块，帮助控制系统实时掌握设备状态。​
• ABB DO 810 数字量输出模块：根据 PFSK151 模块发送的控制指令，输出数字量信号，控制设备的启停、阀门的开关等动作，实现自动化控制。​
• ABB Control Builder M 软件：用于对 ABB 系列产品进行配置、编程和调试，包括 PFSK151 模块。通过该软件，用户可以方便地设置模块的通信参数、功能配置等，提高系统的开发和维护效率。​

安装与维护指南​

安装前准备​

在安装 ABB PFSK151 3BSE018876R1 之前，需确保安装环境符合模块的工作要求，包括稳定的 24V DC 电源供应、合适的温度和湿度条件，以及良好的接地系统（接地电阻≤4Ω）。同时，准备好所需的安装工具和配件，如螺丝刀、导轨、光纤跳线等。确认现场设备的通信协议和接口类型，以便正确配置模块参数。​

安装步骤​

1. 导轨安装：将标准导轨固定在控制柜内合适的位置，确保导轨安装牢固。使用螺丝刀将模块安装在导轨上，确保模块安装到位并锁紧。​
2. 电源连接：使用专用的电源线将 24V DC 电源连接到模块的电源接口，注意正负极性，避免接反。连接完成后，使用万用表测量电源电压，确保电压在允许的波动范围内（±15%）。​
3. 光纤连接：根据实际需求选择合适的单模或多模光纤跳线，将光纤跳线的一端插入模块的 SC 光纤接口，另一端连接到对应的通信设备。连接时，确保光纤接口清洁，避免灰尘和杂质影响通信质量。使用光纤熔接机或光纤连接器将光纤与设备进行可靠连接，并进行光功率测试，确保光信号强度满足要求。​
4. 通信连接：根据所使用的通信协议，将模块与其他设备进行通信连接。例如，若使用 PROFIBUS DP 协议，需使用 PROFIBUS 电缆将模块的 DP 接口与主站设备或从站设备连接，并设置正确的地址和通信速率。​

维护建议​

• 日常检查：每日通过模块前端的 LED 指示灯检查模块的工作状态，绿色常亮表示电源正常，黄色闪烁表示通信异常，红色常亮表示模块故障。使用 ABB Control Builder M 软件查看模块的运行参数和诊断信息，确保模块各项指标正常。​
• 定期维护：每季度清洁模块表面和散热孔的灰尘，使用干燥的压缩空气（压力≤0.4MPa）沿散热方向吹扫，避免使用湿布擦拭，防止短路。检查光纤连接是否牢固，有无松动或损坏，如有必要，重新插拔光纤或更换光纤跳线。每年对模块进行一次全面的性能测试，包括数据传输速率、误码率、通信稳定性等，使用专用的测试设备进行测试，并记录测试结果。若发现性能下降或故障，及时进行维修或更换。​
• 故障处理：当模块出现故障时，首先查看 LED 指示灯状态和诊断信息，初步判断故障原因。若为通信故障，检查通信连接、协议设置和设备地址是否正确；若为电源故障，检查电源连接和电压是否正常。
