ABB PCS6000 是 ABB 工业电力电子领域的旗舰级中压变频器系列，专为高功率密度、高可靠性的工业驱动与能源转换需求设计。该系列基于模块化多电平变流器（MMC）技术，可实现高效的电能整流、逆变及变频控制，覆盖 3.3 kV 至 11 kV 电压等级，功率范围从 1 MW 到 28 MW 以上，广泛应用于海上风电、冶金、石油化工、轨道交通等领域。

分类：

描述

ABB PCS6000 是 ABB 工业电力电子领域的旗舰级中压变频器系列，专为高功率密度、高可靠性的工业驱动与能源转换需求设计。该系列基于模块化多电平变流器（MMC）技术，可实现高效的电能整流、逆变及变频控制，覆盖 3.3 kV 至 11 kV 电压等级，功率范围从 1 MW 到 28 MW 以上，广泛应用于海上风电、冶金、石油化工、轨道交通等领域。



作为中压传动的标杆产品，PCS6000 通过优化的热管理设计与智能控制算法，在 – 40℃至 + 50℃极端环境下仍能保持 98% 以上的系统效率，显著降低能源消耗。其模块化架构支持灵活扩展，可无缝集成至 ABB 全系列自动化系统或第三方控制系统，满足复杂工业场景的定制化需求。

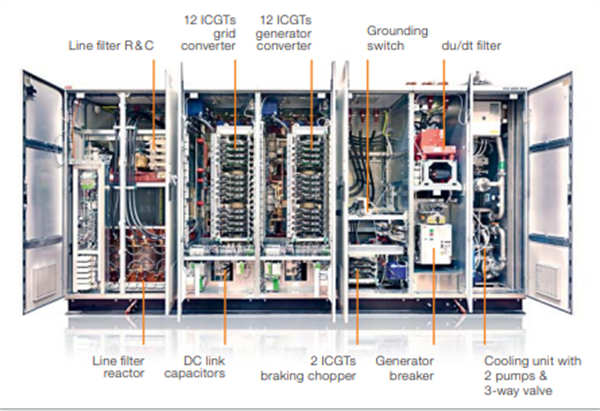

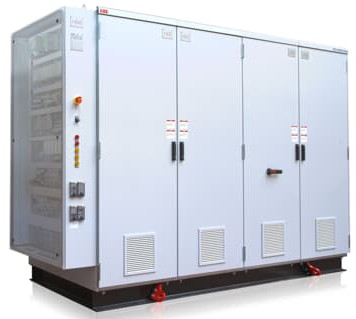

ABB PCS6000 PRODUCT FAMLIY

ABB PCS6000 PRODUCT FAMLIY

技术规格

参数名称 参数值
产品类型 中压变频器（全功率变流器）
电压等级 3.3 kV, 4.16 kV, 6.6 kV, 6.9 kV, 10 kV, 11 kV
功率范围 1 MW 至 28 MW 以上（单模块），支持多模块并联扩展至 120 MVA 系统功率
效率 ＞98%（含变压器），部分负载下仍保持高效运行
控制精度 速度控制精度：0.1%（开环），0.01%（闭环）；转矩响应时间＜5 ms
谐波抑制 总谐波畸变（THiD）＜3-5%（满负载），符合 IEEE 519 等严格电网规范
冷却方式 强制水冷（标配）或风冷（可选），支持高环境温度下的持续运行
防护等级 柜体 IP21/IP31/IP42（可定制更高防护），模块本体 IP54
通信协议 PROFINET、Modbus TCP、EtherCAT、Profibus DP 等，支持 OPC UA 与数字孪生集成

核心特点与优势



卓越的功率处理能力



  1. 采用 ABB 专利的 IGCT（集成门极换流晶闸管）或 IGBT 芯片技术，实现低导通损耗与高开关频率的平衡，在 12 MW 额定功率下仍能保持稳定运行。
  2. 支持四象限运行，可将再生能量直接回馈电网，特别适用于频繁启停的工业设备（如轧机、提升机）和海上风电场景。

模块化设计与高可靠性



  1. 模块化架构支持冗余配置（如双控制器、并联功率单元），平均无故障时间（MTBF）超过 10 万小时，维护成本降低 30% 以上。
  2. 内置过流、过压及过热保护机制，结合 ABB Ability™远程诊断平台，可实时监测模块健康状态并预测潜在故障。

灵活的系统集成



  1. 支持与 ABB AC800PEC 控制器、S800 I/O 模块无缝对接，同时兼容第三方 PLC（如西门子 S7-400、罗克韦尔 ControlLogix）。
  2. 图形化人机界面（HMI）与预制功能块简化编程，项目部署周期缩短 40%。

宽域环境适应性



  1. 水冷系统可在 – 15℃至 + 50℃环境温度下稳定运行，盐雾防护等级满足 IEC 60068-2-52 标准，特别适合海上风电等高湿度、高腐蚀性场景。
  2. 支持海拔 1000 米以下的高原应用，通过 DNV GL、UL 等国际认证，确保全球市场合规性。

应用领域



海上风电



  1. 作为 GE Haliade-X 13 MW 风机的核心变流器，PCS6000 在英国 Dogger Bank 风电场（全球最大海上风电场）中实现每小时 120 万度的电力转换，支持风机在极端海况下稳定并网。
  2. 低开关损耗特性延长设备寿命，适配海上风电场的高维护成本需求。

工业驱动系统



  1. 冶金：为轧机主传动提供精准控制，支持 150% 过载能力（2 秒），确保钢板轧制的厚度一致性。
  2. 石油天然气：在管道压缩机中实现01% 的速度控制精度，降低气体泄漏风险并优化能耗。
  3. 水与污水处理：驱动大型取水泵时，通过预测性维护算法减少停机时间，维护效率提升 50%。

轨道交通与能源基础设施



  1. 为铁路牵引供电系统提供稳定的 4 象限电能转换，支持再生制动能量回收，节能率达 25%。
  2. 在抽水蓄能电站中，配合储能系统实现毫秒级动态响应，提升电网稳定性。
ABB PCS6000 PRODUCT FAMLIY

ABB PCS6000 PRODUCT FAMLIY

相关产品与生态



功率模块配套



  1. 与 ABB GBU 系列功率模块（如 73BHE055094R0002）深度兼容，可根据负载需求灵活配置 IGCT 或 IGBT 拓扑。
  2. 水冷专用模块（如 3BHE042176R0001）可进一步提升散热效率，适用于高温环境。

控制系统集成



  1. AC800PEC 控制器：提供实时控制与高级算法支持，可集成 AI 预测模型（如轴承磨损诊断）。
  2. S800 I/O 模块：支持分布式部署，减少电缆成本并提升系统冗余度。

数字化工具



  1. ABB Ability™ Genix：通过数字孪生技术模拟变流器运行状态，优化维护计划并预测部件寿命。
  2. 远程诊断平台：支持 VPN 接入，工程师可实时监控全球设备状态，故障响应时间缩短至分钟级。

安装与维护



安装要点



  1. 水冷系统需配置闭式循环冷却单元，冷却液入口温度需控制在 50℃以下。
  2. 电缆选型需满足 720A 额定电流需求，建议采用屏蔽双绞线以降低 EMC 干扰。

维护策略



  1. 每 6 个月清洁散热表面灰尘，检查螺栓紧固度；每 2 年更换冷却液并测试绝缘电阻。
