ABB PCD237A101 电源模块 (3BHE028915R0101) – Advant/Symphony OCS系统核心供电！

描述

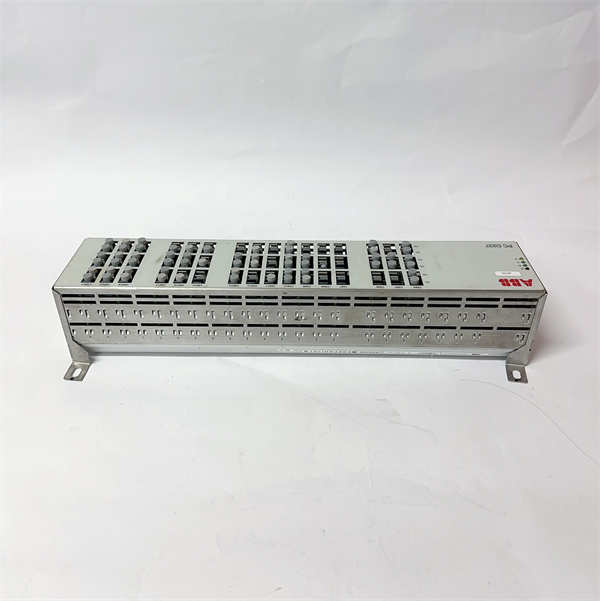

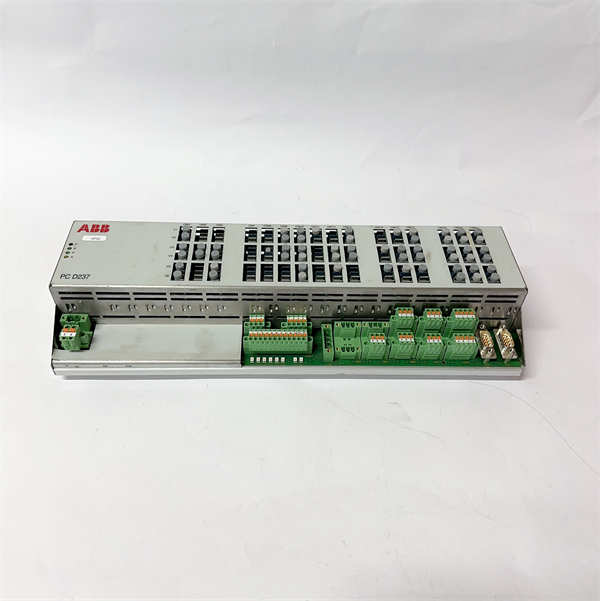

ABB PCD237A101 3BHE028915R0101 是一款专为 ABB 经典且广泛应用的 Advant OCS（开放控制系统）以及部分 Symphony Plus 平台设计的电源模块（Power Supply Unit）。在整个分布式控制系统 (DCS) 架构中，这款模块的地位非常特殊，它不是处理器，也不是 I/O，但却是“电力血管”，负责向背板（Backplane）上的所有关键电子元件提供洁净、稳定的直流电源。没有它，所有的控制逻辑和数据采集都将停止。

型号中的 PCD237A101 表明了它在 ABB 产品线中的电源功能定位。它的核心功能是将外部输入电源（通常是 24V DC）进行高效转换、高精度稳压（High Precision Regulation）和隔离保护，以满足控制模块对电源质量的极高要求。我们知道，工业现场的电源环境往往很恶劣，存在着各种瞬态干扰（Transient Interference）和电压波动。这款 ABB PCD237A101 3BHE028915R0101 电源模块内置了先进的滤波和保护电路，确保输出到系统内部的电力信号是纯净无暇的，这对于维持处理器（CPU）和高精度模拟量 I/O（Analog I/O）模块的正常工作至关重要。

作为关键的系统模块，PCD237A101 3BHE028915R0101 的设计考虑了高可靠性，通常支持冗余配置（Redundancy Configuration），即在同一机架上安装两块或多块电源模块，实现主备切换或负载分担，以应对单个电源模块失效的情况。它就是保证整个 ABB 控制系统不间断运行（Uninterrupted Operation）的幕后英雄。

PCD237A101 3BHE028915R0101 ABB

主要特点和优势

PCD237A101 3BHE028915R0101 这块电源模块，别看它不像 CPU 那么**“酷炫”，但它在系统中的作用，那是“一锤定音”的。它的优势主要集中在供电质量和系统保护**上。

高品质电源输出与抗扰设计： ABB PCD237A101 提供了极高的输出电压精度（Voltage Accuracy）和低纹波噪声（Low Ripple Noise）。在工业自动化系统，尤其是精密的模拟量采集电路中，电源噪声就像**“幽灵”，会严重干扰测量精度。这款模块通过先进的开关电源技术（Switching Mode Power Supply, SMPS）和多级滤波，确保了输出电源的“纯净”，为整个 Advant OCS 系统的数据完整性**（Data Integrity）提供了坚实基础。

强大的电气隔离与保护功能： 模块集成了过载保护（Overload Protection）、短路保护（Short Circuit Protection）和输入瞬态保护（Input Transient Protection）等多重安全机制。当现场发生大功率负载接入或雷击等导致的瞬时高压（Surge Voltage）时，ABB PCD237A101 3BHE028915R0101 能够迅速隔离或吸收这些冲击，防止故障蔓延到背板上的敏感电子元件，极大提高了系统的抗毁性（Survivability）。

原生支持电源冗余： 对于要求高可用性（High Availability）的关键过程控制应用，PCD237A101 3BHE028915R0101 的设计天然支持冗余配置。在同一机架中安装两块模块，它们可以并联工作（Parallel Operation）并自动均衡负载，一旦其中一块模块发生故障，另一块能无缝接管（Seamless Takeover），确保控制系统零停机（Zero Downtime）。这种冗余设计是流程工业中持续生产（Continuous Production）的生命线。

长生命周期与高 MTBF： 作为 ABB 工业控制系统的核心组件，PCD237A101 3BHE028915R0101 选用了高品质、长寿命的工业级元件。其设计目标是实现极高的平均无故障时间（Mean Time Between Failures, MTBF）。这使得它成为老系统稳定运行（Stable Operation）和延长生命周期（Life Cycle Extension）的可靠选择，避免了频繁更换带来的巨大维护成本。

The ABB PCD237A101 3BHE028915R0101 power supply unit is the cornerstone for electrical stability within the Advant OCS and Symphony Plus platforms. Its principal strength lies in providing exceptionally Clean Power with high precision voltage regulation and ultra-low ripple noise, a critical feature for maintaining the accuracy of sensitive Analog Input/Output modules and ensuring the reliable execution of Control Logic. This advanced power quality prevents common industrial disturbances, such as Voltage Sags and Transients, from propagating into the control system circuitry.

Furthermore, the design of the PCD237A101 3BHE028915R0101 incorporates robust electrical protection, including comprehensive Overload and Short Circuit Protection, which significantly enhances system Survivability against external electrical faults. Crucially, it is natively configured to support Power Redundancy, allowing two modules to operate in parallel to ensure High Availability and Zero Downtime. This inherent Fault Tolerance makes the PCD237A101 indispensable for mission-critical applications where continuous, uninterrupted control execution is paramount to process safety and efficiency.

PCD237A101 3BHE028915R0101 技术规格

应用领域

PCD237A101 3BHE028915R0101 作为 ABB 经典 DCS 系统的血液供给站，它的应用领域覆盖了所有使用 Advant OCS 或 Symphony Plus 平台的关键流程工业。

电力和能源： 在火电厂的锅炉控制、汽轮机辅助系统以及核电站的非安全相关控制回路中，系统对电源的稳定性和可靠性要求是“硬指标”。ABB PCD237A101 3BHE028915R0101 为这些关键系统提供不间断供电，保障了电厂的持续发电和安全运行。

石油天然气与化工： 在大型炼油厂、石化生产装置以及管道运输系统的控制站，PCD237A101 被广泛应用于控制器的核心机架。它的高抗干扰能力，确保了在电机启停、变频器工作等高电磁噪声环境下，流程控制回路（Process Control Loop）依然能保持稳定和精确。

冶金和矿山： 在钢铁厂的连铸连轧控制、或大型矿山的物料输送系统等场合，设备经常处于重载和电网波动环境中。ABB PCD237A101 通过其强大的稳压和保护功能，为 PLC 和 DCS 提供了一个**“不受干扰”的电源环境，极大地减少了由于电源问题导致的系统复位**（System Reset）或停机。

基础设施与水处理： 在大型城市供水、污水处理厂等需要 24/7 连续运行的公用事业中，PCD237A101 3BHE028915R0101 的电源冗余特性成为了保障服务连续性的重要技术手段，让操作人员对系统的长期运行（Long-Term Operation）充满信心。

相关产品

PCD237A101 3BHE028915R0101 是 ABB Advant OCS 模块化系统的一部分，与之配套使用的主要有：

PCD234A101：与 PCD237A101 功能类似的电源模块，可能在输入电压范围、负载能力或具体兼容的 Advant 平台版本上略有不同。

PCD232A101：Advant OCS 系列中常见的中央处理器 (CPU) 模块，是 PCD237A101 供电的主要对象。

PP B/P 单元：这是 ABB Advant 系统的标准机架和背板。PCD237A101 3BHE028915R0101 必须安装在这个背板上才能工作，背板负责电源分配。

PPD113：控制器底座/基板，用于安装 CPU 模块，间接接收来自 PCD237A101 的电源。

TU8xx 系列：I/O 模块的终端单元，是实际的接线端子。这些 I/O 模块也从 PCD237A101 获得的电源中汲取运行电力。

SD83x 系列：外部 24V DC 电源单元，负责将交流电源转换为直流电源，作为 PCD237A101 的上游输入电源。

PCD237A101 3BHE028915R0101 ABB

安装与维护

安装前准备:安装 ABB PCD237A101 3BHE028915R0101 模块前，必须确保系统电源（通常是 24V DC）已完全断开，并且符合电气安全规范。将 PCD237A101 模块直接插入 Advant OCS 机架的指定电源插槽。由于该模块通常比其他 I/O 模块体积更大，安装时要确保插入力度均匀，使模块完全与背板连接器啮合，并确认其前面板的锁定机构已经卡紧。如果配置冗余，确保两块 PCD237A101 模块安装在相邻或指定的冗余插槽内，并且外部电源线路连接正确，以支持负载分担。
