ABB PCD232A 3BHE022293R0101 模块 – 适配 ABB 控制系统，精准控制工业流程！​

描述

ABB PCD232A 3BHE022293R0101 是一款专为工业自动化控制系统设计的核心控制板卡，作为工业设备控制的关键组件，能实现对各类工业流程的精准控制与信号处理，保障整个工控系统的稳定、高效运行。该产品与 ABB 旗下多款分布式控制系统（DCS）及可编程逻辑控制器（PLC）高度兼容，可快速集成到现有工控体系中，降低系统升级与改造难度。其关键参数表现出色，供电电压：24V DC ±10%，符合工业设备通用供电标准，适配性强；工作温度范围：-5℃ ~ 60℃，能适应不同工业现场的温度环境；信号输入类型：模拟量 / 数字量，可灵活处理多种工业信号，满足多样化控制需求。无论是在电力、化工，还是制造业的工控场景中，ABB PCD232A 3BHE022293R0101 都能发挥核心作用，为工业生产的稳定运行保驾护航。​

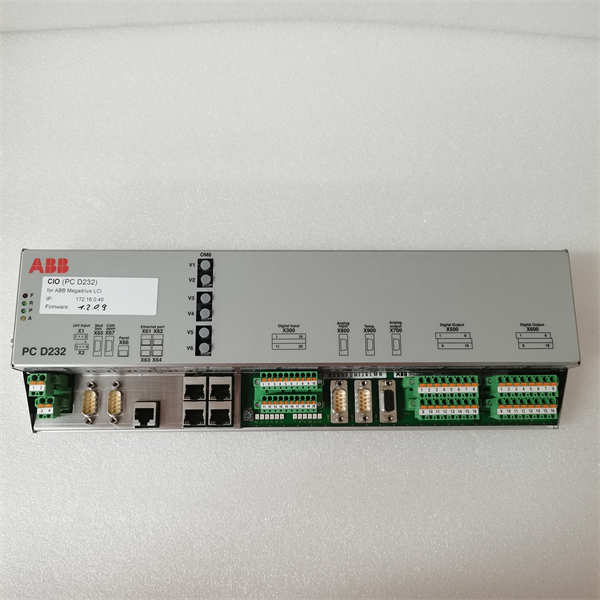

ABB PCD232A 3BHE022293R0101

主要特点和优势​

ABB PCD232A 3BHE022293R0101 控制板卡凭借卓越的性能与可靠的设计，在工业自动化领域具备显著竞争优势。首先，其拥有高效的信号处理能力，能快速、精准地接收并处理工业现场的模拟量（如温度、压力信号）与数字量（如设备启停信号），信号处理延迟低，确保控制指令能及时响应，减少工业流程的控制误差，提升整体生产精度。同时，ABB PCD232A 3BHE022293R0101 采用先进的抗干扰技术，能有效抵御工业现场的电磁干扰（EMI）与射频干扰（RFI），即使在复杂的电气环境中，也能保持稳定的信号传输与控制性能，降低因干扰导致的设备故障概率。​

其次，该产品具备极强的系统兼容性。不仅能与 ABB 自家的分布式控制系统（DCS）如 800xA 系列、可编程逻辑控制器（PLC）如 AC500 系列实现无缝对接，无需复杂的适配调试，即可快速构建完整的控制体系；还可兼容其他主流品牌的工控设备，如西门子 S7 系列 PLC、施耐德 Modicon 系列 PLC，极大提升了设备在不同工业场景中的应用灵活性，帮助企业减少设备更换成本，充分利用现有工控资源。​

再者，ABB PCD232A 3BHE022293R0101 在可靠性与耐用性上表现突出。其采用工业级高品质元器件，经过严格的质量检测与老化测试，确保产品在长期连续运行过程中不易出现故障，平均无故障工作时间（MTBF）长。同时，板卡采用密封式设计，具备一定的防尘、防潮能力，能有效保护内部电路免受工业现场灰尘、水汽的侵蚀，延长设备使用寿命。此外，产品还支持在线故障诊断功能，能实时监测自身运行状态，当出现元器件损坏、信号异常等故障时，可及时通过通信接口将故障信息反馈至上位机系统，便于维护人员快速定位问题、开展维修工作，减少设备停机时间，提升工控系统的整体运行效率。​

另外，ABB PCD232A 3BHE022293R0101 还具备便捷的安装与调试特性。板卡采用标准化的导轨式安装设计，适配工业现场常用的 DIN 导轨，安装过程简单快捷，无需复杂的工具与专业技能，降低安装人员的操作难度。在调试方面，产品支持通过专用的组态软件进行参数配置与程序下载，软件界面友好，操作流程清晰，工程师可根据实际控制需求，灵活设置信号量程、控制逻辑等参数，缩短项目调试周期，加快工控系统的投产速度。​

The ABB PCD232A 3BHE022293R0101 control board stands as a high-performance core component in industrial automation systems, delivering exceptional precision and reliability for critical industrial control processes. Its advanced signal processing capabilities enable rapid and accurate handling of both analog signals (such as temperature and pressure readings) and digital signals (including equipment start/stop commands), minimizing control latency and ensuring precise regulation of industrial workflows. Equipped with robust anti-interference technology, this board effectively mitigates electromagnetic interference (EMI) and radio frequency interference (RFI) common in industrial environments, maintaining stable signal transmission and control performance even in complex electrical settings.​

Moreover, the ABB PCD232A 3BHE022293R0101 exhibits extensive compatibility with a wide range of industrial control systems. It seamlessly integrates with ABB’s own distributed control systems (DCS) like the 800xA series and programmable logic controllers (PLC) such as the AC500 series, enabling the quick establishment of comprehensive control architectures without cumbersome compatibility adjustments. Additionally, it supports interoperability with major third-party industrial devices, including Siemens S7 series PLCs and Schneider Modicon series PLCs, enhancing its flexibility across diverse industrial applications and reducing costs associated with system upgrades or equipment replacements. With its industrial-grade components, sealed design for dust and moisture resistance, and online fault diagnosis functionality, this control board ensures long-term reliable operation, minimizes downtime, and optimizes the overall efficiency of industrial control systems.​

ABB PCD232A 3BHE022293R0101 技术规格​

​

​

应用领域​

ABB PCD232A 3BHE022293R0101 控制板卡凭借其高效的控制性能与广泛的兼容性，在多个工业领域中发挥着关键作用。在电力行业，该产品可应用于火力发电厂的锅炉控制系统与汽轮机监控系统中。在锅炉控制场景下，ABB PCD232A 3BHE022293R0101 能接收来自温度传感器、压力传感器的模拟量信号，实时监测锅炉炉膛温度、蒸汽压力等关键参数，并根据预设的控制逻辑输出控制指令，调节给水泵、送风机的运行状态，确保锅炉始终处于安全、经济的运行区间；在汽轮机监控中，其可处理转速传感器、振动传感器的信号，当汽轮机转速或振动超出正常范围时，及时发出报警信号并触发保护措施，保障汽轮机设备安全。​

在化工行业，ABB PCD232A 3BHE022293R0101 适用于化工生产装置的反应釜控制与物料输送系统。在反应釜控制过程中，该板卡能精准控制反应釜内的温度、压力及搅拌速度，通过接收温度变送器、压力变送器的信号，实时调整加热装置、冷却装置的运行功率，确保化学反应按预设工艺参数进行，提升化工产品的质量稳定性；在物料输送系统中，其可控制输送带、泵体等设备的启停与运行速度，根据生产需求灵活调节物料输送量，避免物料堆积或供应不足，保障化工生产流程的连续进行。​

在制造业领域，ABB PCD232A 3BHE022293R0101 可应用于汽车生产线的焊接机器人控制与零部件装配设备控制。在焊接机器人控制场景中，该板卡能接收机器人控制系统发出的数字量指令，控制焊接设备的电流、电压输出，同时处理焊接温度传感器的信号，确保焊接过程的温度稳定，提升焊接质量；在零部件装配设备控制中，其可协调多个装配单元的运行，控制机械臂的动作顺序与力度，实现零部件的精准装配，提高生产线的自动化水平与生产效率。此外，在食品饮料加工行业的生产线控制、市政工程中的水处理设备控制等场景中，ABB PCD232A 3BHE022293R0101 也能通过精准的信号处理与控制，保障设备稳定运行，提升生产或处理效率。​

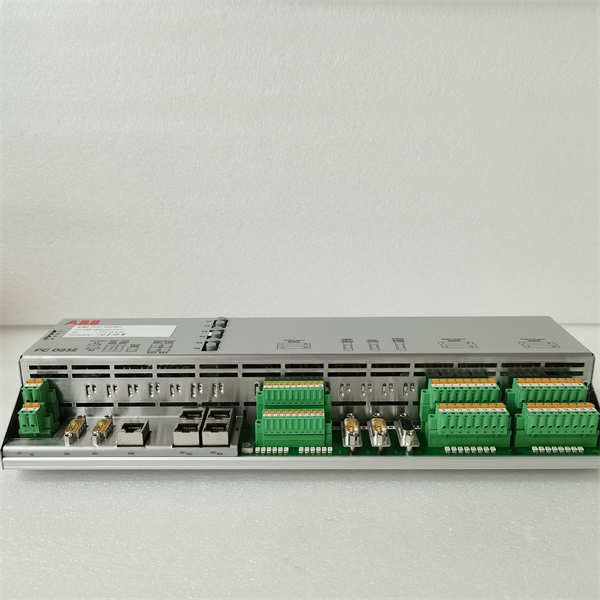

ABB PCD232A 3BHE022293R0101

相关产品​

1. ABB PCD231A 3BHE022292R0101：与ABB PCD232A 3BHE022293R0101同属 ABB 控制板卡系列，信号输入输出通道数量更少，功能相对简化，适合控制需求简单的小型工控场景，如小型机械设备的单机控制，成本较ABB PCD232A 3BHE022293R0101更低。​
2. ABB AC500 PLC：作为ABB PCD232A 3BHE022293R0101的核心配套可编程逻辑控制器（PLC），两者可实现高速数据交互与协同控制，共同构建中小型工业自动化控制系统，广泛应用于制造业、电力等行业的工控项目。​
3. ABB 800xA DCS：ABB 旗下高端分布式控制系统（DCS），ABB PCD232A 3BHE022293R0101可作为该系统的远程 I/O 控制板卡，扩展系统的信号处理能力，适用于大型化工、冶金等行业的复杂工控场景。​
4. ABB CI854A 3BSE030362R1：通信接口模块，可与ABB PCD232A 3BHE022293R0101配合使用，实现板卡与不同通信协议设备（如 Profibus 设备）的连接，解决通信协议不兼容问题，拓展ABB PCD232A 3BHE022293R0101的应用范围。​
5. ABB PM554-R 3BSE018105R1：AC500 系列 PLC 的 CPU 模块，与ABB PCD232A 3BHE022293R0101搭配使用时，可提升整个控制系统的运算处理能力，适用于控制逻辑复杂、数据处理量大的工业现场，如大型汽车生产线的控制。​
6. ABB TB510 3BHE031689R1：I/O 扩展模块，可与ABB PCD232A 3BHE022293R0101连接，增加模拟量与数字量的输入输出通道数量，满足工业现场更多传感器、执行器的连接需求，提升系统的控制覆盖范围。​
7. ABB PCD233A 3BHE022294R0101：比ABB PCD232A 3BHE022293R0101功能更强大的控制板卡，支持更多通信协议（如 EtherNet/IP），信号处理精度更高，适合对控制精度与通信功能要求更高的工控场景，如半导体生产设备的控制。​
8. ABB DSQC679 3HAC025909-001：机器人控制模块，在工业机器人工作站中，ABB PCD232A 3BHE022293R0101可作为辅助控制板卡，处理机器人周边设备（如输送带、定位装置）的信号，与ABB DSQC679配合实现机器人工作站的整体控制。​

安装与维护​

安装前准备：在安装ABB PCD232A 3BHE022293R0101控制板卡前，需先确认安装环境符合产品要求，确保安装位置的温度在 -5℃ ~ 60℃ 范围内，相对湿度不超过 90%（无凝露），且无严重的粉尘、油污及腐蚀性气体，避免影响板卡的正常运行。同时，要检查安装所用的 DIN 导轨是否为 35mm 标准导轨，确保导轨安装牢固、平整，无弯曲变形，以便ABB PCD232A 3BHE022293R0101能稳定安装。此外，还需准备好符合要求的 24V DC 电源、通信线缆（如 RS485 线缆、以太网线缆）及信号线缆，确认线缆的规格（如线径、绝缘等级）符合产品技术手册要求，避免因线缆问题导致供电异常或通信故障。在安装前，还应仔细检查ABB PCD232A 3BHE022293R0101板卡外观是否完好，有无元器件损坏、引脚弯曲等情况，若发现问题需及时处理，不可直接安装使用。​

安装过程要点：安装ABB PCD232A 3BHE022293R0101时，先将板卡沿 DIN 导轨的卡槽轻轻推入，确保板卡卡扣与导轨紧密咬合，然后轻轻按压板卡，使其固定在导轨上，避免板卡松动。接着进行电源连接，将 24V DC 电源的正负极按照板卡接线端子上的标识（“+V” 接正极，“-V” 接负极）正确连接，注意避免正负极接反，以免损坏板卡内部电路。之后连接通信线缆，根据实际通信需求，将 RS485 线缆或以太网线缆的对应引脚与板卡的通信端子连接，确保接线牢固、接触良好，若为 RS485 通信，需注意 A、B 线的正确连接，避免接反导致通信失败。最后连接信号线缆，将传感器、执行器等设备的信号线缆与板卡的输入输出端子对应连接，连接过程中需注意模拟量与数字量信号线缆的区分，避免混淆连接。完成所有接线后，需再次检查所有接线是否正确、牢固，确认无误后，方可接通电源，对板卡进行参数配置与程序下载，确保板卡能正常与上位机系统通信并处理工业信号。​

维护建议：为保障ABB PCD232A 3BHE022293R0101控制板卡的长期稳定运行，需定期进行维护工作。日常维护中，应每月对板卡进行一次外观检查，查看板卡表面有无灰尘堆积、元器件有无过热变色等情况，若有灰尘，可使用干燥的压缩空气轻轻吹除，避免使用湿布或带有腐蚀性的清洁剂擦拭板卡。每季度需检查板卡的接线端子，查看线缆连接是否牢固，有无松动、氧化或锈蚀情况，若发现端子氧化，可使用细砂纸轻轻打磨，然后重新紧固线缆，确保接触良好。
