ABB P4LQA HENF209736R0003 是 ABB AC 800M DCS（分布式控制系统）家族的专用数字量输入模块，核心定位是工业现场离散信号的 “精准采集与可靠传输”。它通过 PROFIBUS DP 现场总线与 AC 800M 控制器（如 PM861、PM864）无缝对接，可同时接入 16 路数字量信号 —— 无论是设备的启停状态（如泵、阀门的 “开 / 关” 信号）、传感器的触发信号（如接近开关、限位开关输出），还是报警触点信号，都能快速捕捉并传输至控制器，是连接现场离散设备与上层控制系统的 “信号桥梁”。
在工业自动化架构中，ABB P4LQA HENF209736R0003 不仅承担基础的信号采集任务，还具备通道级故障诊断功能 —— 当某路信号开路、短路或模块供电异常时，能实时向控制器反馈故障信息，帮助运维人员快速定位问题。不管是化工车间的阀门状态监测、火电厂的电机启停信号采集，还是汽车生产线的工位触发控制，ABB P4LQA HENF209736R0003 都能凭借≤1ms 的响应速度与工业级隔离设计，确保离散信号无延迟、无干扰传输，为自动化系统的逻辑控制与安全联锁提供数据支撑。

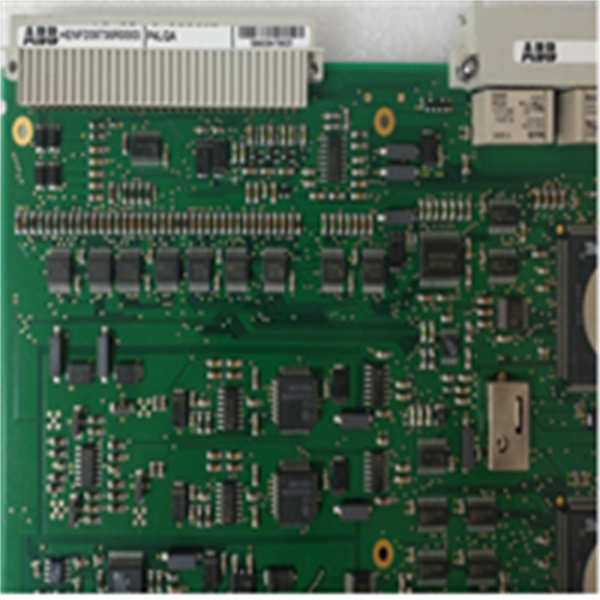

P4LQA HENF209736R0003 ABB
主要特点和优势
高密度通道设计，节省安装空间：ABB P4LQA HENF209736R0003 采用紧凑式硬件布局，在标准 I/O 模块尺寸（宽 40mm× 高 100mm× 深 120mm）内集成 16 路数字量输入通道，相比 8 路 DI 模块，在相同控制柜空间内可减少 50% 的模块数量。这种高密度设计对空间紧张的工业控制柜尤为友好，比如化工车间的小型反应釜控制系统，仅需 1 块ABB P4LQA HENF209736R0003 就能覆盖 16 个阀门的状态采集，无需额外扩展机架，大幅简化系统布线与集成成本。
强抗干扰与隔离保护：模块每路输入通道均采用光电隔离（Opto-isolation）技术，隔离电压达 2.5kVrms，可有效抑制工业现场的共模干扰（Common Mode Interference）与串模干扰（Differential Mode Interference）—— 比如车间大功率变频器启停时产生的电磁辐射、电缆长线传输引入的干扰信号，避免虚假信号导致控制器误判（如误报 “阀门已开”）。同时，模块通过 EN 55022 Class A 电磁兼容（Electromagnetic Compatibility, EMC）认证，在强电磁环境中仍能稳定工作，平均无故障时间（Mean Time Between Failures, MTBF）达 120,000 小时以上，满足工业系统 “7×24 小时” 连续运行需求。
快速信号响应与灵活适配：ABB P4LQA HENF209736R0003 的信号响应时间≤1ms，能精准捕捉高速变化的离散信号 —— 比如汽车装配线中接近开关检测高速移动的工件（移动速度 1m/s），模块可实时反馈 “工件到位” 信号，确保控制器及时触发后续装配动作，无信号延迟导致的工序脱节。此外，模块支持干接点（Dry Contact）、PNP 型传感器等多种信号类型输入，无需额外配置信号转换模块，用户可通过 ABB Control Builder M 软件对每路通道的信号极性、滤波时间进行独立设置（滤波时间 1ms-100ms 可调），适配不同品牌、不同类型的现场设备，兼容性极强。
实时通道诊断与在线维护：模块内置完善的通道诊断功能，可实时监测每路输入信号的状态：当传感器接线开路时，反馈 “信号丢失” 报警；当通道短路时，触发 “过流保护” 并切断该通道供电（避免模块损坏）；供电电压异常时，发送 “电源故障” 信号。这些诊断信息会直观显示在 HMI（人机界面）上，运维人员无需到现场逐一排查，就能快速定位故障点（如第 5 路通道开路），故障处理时间从小时级缩短至分钟级。同时，模块支持在线更换（Hot Swap），在系统不停机的情况下即可更换故障模块，大幅减少非计划停机损失（如化工生产线停机 1 小时损失数万元）。
The ABB P4LQA HENF209736R0003 emerges as a high-performance digital input (DI) module for ABB’s AC 800M Distributed Control System (DCS), engineered to capture and transmit discrete industrial signals with exceptional reliability. Featuring 16 isolated input channels in a compact form factor, it optimizes space utilization in control cabinets while minimizing integration complexity—critical for medium to large-scale automation projects.
With a signal response time of ≤1ms, the module ensures real-time detection of fast-changing signals, such as high-speed workpiece positioning in automotive assembly lines. Its 2.5kVrms channel-to-channel optical isolation and EN 55022 Class A EMC compliance shield against electromagnetic interference (EMI), preventing false triggers and ensuring accurate data transmission. Equipped with comprehensive channel diagnostics (open-circuit, short-circuit, power fault detection) and hot-swap functionality, the P4LQA HENF209736R0003 enables rapid troubleshooting and maintenance without system shutdown, making it an ideal choice for critical industrial processes in chemicals, power, and manufacturing.
P4LQA HENF209736R0003 技术规格
| 参数名称 | 参数值 |
| 产品型号 | P4LQA HENF209736R0003 |
| 制造商 | ABB（阿西布朗勃法瑞） |
| 产品类型 | AC 800M DCS 数字量输入（DI）模块 |
| 输入通道数 | 16 路独立数字量输入 |
| 支持信号类型 | 干接点信号、PNP 型传感器信号（ sinking/sourcing 兼容） |
| 响应时间 | ≤1ms（典型值 0.5ms） |
| 信号滤波时间 | 1ms-100ms，软件可调 |
| 供电电压 | 24VDC（兼容 20-28VDC） |
| 输入电流 | 每通道≤10mA（24VDC 时） |
| 隔离方式 | 通道间光电隔离，隔离电压 2.5kVrms |
| 工作温度 | -25°C 至 70°C |
| 相对湿度 | 5%-95%，非冷凝 |
| 防护等级 | IP20（前面板） |
| 通信接口 | PROFIBUS DP（兼容 PROFIBUS DP V1） |
| 兼容控制器 | ABB AC 800M 系列（PM861/PM864/PM865） |
| 诊断功能 | 通道开路、短路、过流、电源故障诊断 |
| 安装方式 | ABB 标准 I/O 机架安装（如 CI854） |
| 外形尺寸 | 40mm（宽）×100mm（高）×120mm（深） |
| 重量 | 约 300g |
应用领域
ABB P4LQA HENF209736R0003 在化工行业的反应釜控制系统中应用广泛，例如在丙烯腈生产车间的反应釜安全联锁系统中，模块可接入 16 路关键信号 ——1-4 路为反应釜压力开关（超压报警触点），5-8 路为搅拌电机启停状态，9-12 路为进料阀门 “开 / 关” 反馈，13-16 路为紧急停车按钮信号。这些信号通过ABB P4LQA HENF209736R0003 实时传输至 AC 800M 控制器，当压力开关触发 “超压” 信号时，控制器可在 1ms 内接收信号并触发紧急停机，避免反应釜爆炸风险，其光电隔离设计还能抵御车间化工气体腐蚀导致的信号干扰。
电力行业的火电厂辅控系统中，ABB P4LQA HENF209736R0003 是设备状态监测的核心组件。在锅炉给水系统中，模块可接入 16 路信号 —— 包括 6 台给水泵的启停状态、4 个水位开关的 “高 / 低水位” 信号、3 个滤网堵塞报警触点、3 个阀门限位开关反馈。这些信号经模块采集后，通过 PROFIBUS DP 上传至 DCS，中控人员通过 HMI 即可实时掌握给水系统的运行状态；当某台给水泵故障停机时，ABB P4LQA HENF209736R0003 能快速反馈 “停机” 信号，控制器随即启动备用泵，确保锅炉供水不中断，其 – 25°C 至 70°C 的宽温设计可适应电厂锅炉车间的高温环境。
汽车制造行业的冲压生产线中，ABB P4LQA HENF209736R0003 可适配高速信号采集需求。在冲压机的工件定位系统中，模块接入 16 路接近开关信号（分别对应冲压模具的 16 个定位点），当工件移动至定位点时，接近开关输出 “到位” 信号，ABB P4LQA HENF209736R0003 以≤1ms 的响应速度将信号传输至 PLC，触发冲压动作；其信号滤波功能可避免冲压机振动导致的虚假信号，确保每一次冲压动作精准无误，大幅提升冲压件的合格率，同时高密度通道设计也减少了控制柜内的模块数量，简化布线。
相关产品
- ABB P4LQB HENF209737R0001：同系列数字量输入模块，与P4LQA HENF209736R0003相比，输入通道升级为 32 路，适合需要采集更多离散信号的大型系统（如整车装配线），可作为P4LQA HENF209736R0003 的扩容选择。
- ABB P4LQC HENF209738R0002：同系列精简版数字量输入模块，仅含 8 路输入通道，功能与P4LQA HENF209736R0003一致但通道更少，成本更低，适合小型单机设备（如实验室反应釜）的信号采集，可作为P4LQA HENF209736R0003 的经济型替代。
- ABB AC 800M PM861：ABB AC 800M 系列控制器，P4LQA HENF209736R0003的核心配套控制器，负责接收模块上传的数字量信号并执行逻辑控制（如联锁停机、工序切换），两者需配合使用才能实现完整的离散控制功能。
- ABB CI854：ABB 标准 I/O 机架，用于安装P4LQA HENF209736R0003及其他 AC 800M I/O 模块（如模拟量输入模块、数字量输出模块），可同时容纳 8 个 I/O 模块，支持冗余供电，提升系统整体可靠性。
- ABB TB820：ABB I/O 模块专用端子模块，需与P4LQA HENF209736R0003配套使用，用于现场传感器（如接近开关、限位开关）的接线与信号转接，避免模块直接暴露在现场接线环境中，延长模块使用寿命。
- ABB PP835：ABB AC 800M 系统的电源模块，为P4LQA HENF209736R0003及 CI854 机架提供稳定的 24VDC 供电，支持 1+1 冗余配置，防止单电源故障导致的 I/O 模块停机，确保信号采集不中断。
- ABB P4LDA HENF209740R0001：ABB 数字量输出模块，与P4LQA HENF209736R0003功能互补 —— 前者负责采集离散信号，后者负责输出控制指令（如控制阀门开关、电机启停），两者配合可构建 “采集 – 判断 – 执行” 的离散控制闭环系统。

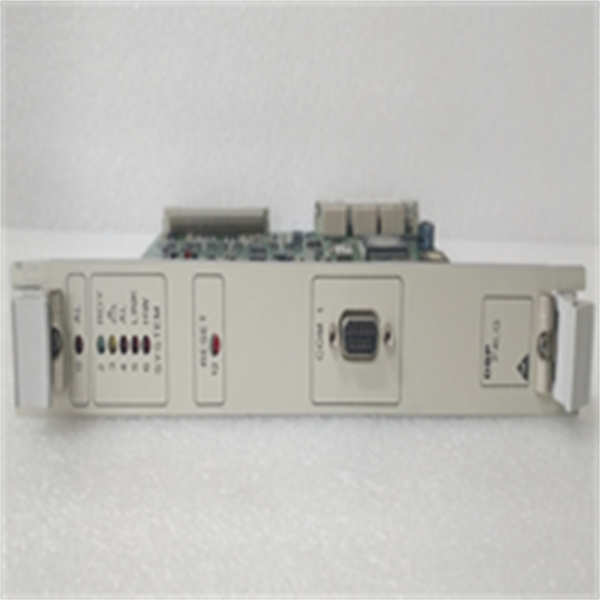

P4LQA HENF209736R0003 ABB
安装与维护
安装前准备：需确认安装的 I/O 机架（如 CI854）与ABB P4LQA HENF209736R0003 兼容，检查模块外观无变形、PROFIBUS DP 接口与端子接口无损坏或氧化；准备 24VDC 稳压电源（建议采用 PP835 冗余电源），确保电源纹波≤5%，避免电压波动导致模块信号采集异常；安装前需切断机架总电源，佩戴防静电手环（模块内部光电耦合器对静电敏感，防止损坏）；同时准备 TB820 端子模块与屏蔽电缆（建议采用 RVVP 2×0.5mm² 电缆），接线时需区分信号正负极、电源线与接地线，将现场传感器信号线接入对应端子，避免接反导致通道故障（如短路烧毁光电耦合器）。
维护建议：每月通过 ABB Control Builder M 软件或 HMI 检查ABB P4LQA HENF209736R0003 的通道状态，重点关注每路信号的 “通 / 断” 状态是否与现场设备实际状态一致，有无虚假报警或信号丢失；每季度断电清洁模块前面板，用干燥软毛刷擦拭粉尘（禁止使用液体清洁剂或压缩空气，防止灰尘进入模块内部影响光电隔离元件），检查端子模块与模块的连接是否牢固，电缆接头有无松动或氧化；每年对ABB P4LQA HENF209736R0003 进行一次功能测试，使用标准信号发生器模拟干接点 / PNP 信号，验证每路通道的响应时间与诊断功能是否正常；若模块出现通道故障，优先检查传感器接线与供电，若故障仍存在，可更换备用模块后对故障模块进行返厂维修，避免自行拆卸导致内部元件损坏。
