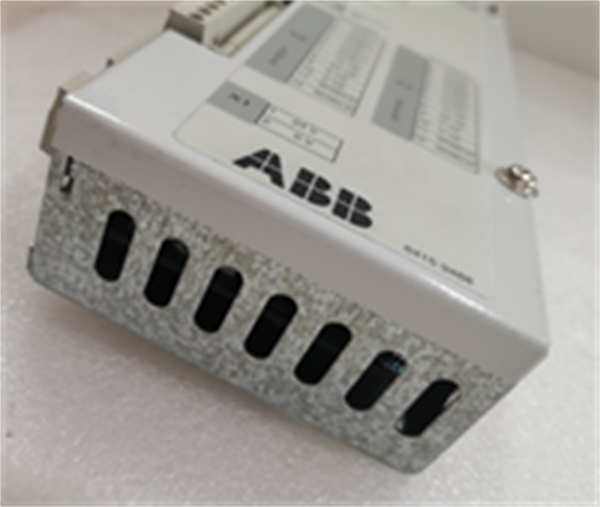

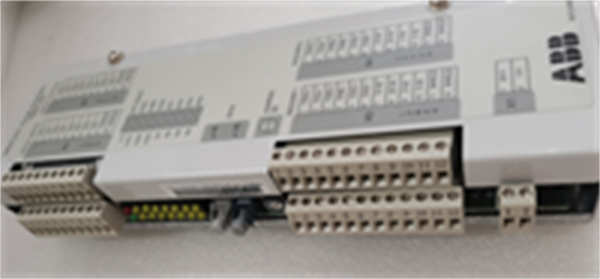

ABB NPCT-01C 功率控制模块 – ACS880 变频器适配，工业电机驱动核心！

描述

ABB NPCT-01C 是 ABB 集团为 ACS880 系列中大功率变频器量身打造的功率控制模块，属于变频器功率单元的核心控制组件，主要承担功率器件驱动与运行状态监测的关键任务。在 ACS880 变频器系统中，ABB NPCT-01C 相当于 “功率翻译官”—— 它接收变频器主控单元（如 RDCU-33C）的控制信号，将其转换为能驱动 IGBT（绝缘栅双极型晶体管）的高电压脉冲信号，同时实时监测 IGBT 的工作电流与温度，确保功率转换过程安全稳定。

作为 ACS880 系列变频器的专用配件，ABB NPCT-01C 完美匹配该系列变频器的功率等级（主要适配 110kW 及以上机型），无论是单机传动还是多机并联传动场景都能稳定发挥作用。相较于前代功率控制模块，ABB NPCT-01C 优化了 IGBT 驱动电路的响应速度，将驱动延迟缩短至 50ns 以内，同时增强了过流保护的灵敏度，能在 1μs 内检测到短路电流并触发保护，大幅降低 IGBT 损坏风险，这也是它在冶金轧机、大型风机等重载传动领域广泛应用的核心原因。

NPCT-01C ABB

主要特点和优势

高效 IGBT 驱动能力

ABB NPCT-01C 内置高性能 IGBT 驱动电路，支持驱动 1200V/1700V 等级的大功率 IGBT 模块，输出驱动脉冲的上升沿 / 下降沿时间可通过内部电阻微调（典型值 50ns-200ns），能适配不同型号 IGBT 的开关特性，减少开关损耗。在钢铁厂的轧机驱动系统中，这种精准的驱动控制可让 IGBT 的开关损耗降低 15% 以上，不仅提升变频器效率，还能减少 IGBT 的发热，延长功率单元寿命。同时，模块采用光耦隔离设计，驱动信号与控制信号之间的隔离电压达 2.5kV，有效避免功率回路的高压干扰窜入控制回路。

实时状态监测与快速保护

ABB NPCT-01C 集成高精度电流采样电路与温度检测接口，可实时采集 IGBT 的集电极电流（检测精度 ±2%）与散热器温度（适配 PT100 铂电阻），并将数据通过 SPI 通信接口上传至主控单元。当检测到电流超过额定值 1.5 倍（或温度超过 85℃）时，模块会立即触发软关断保护 —— 先逐步降低 IGBT 的驱动电压，再完全切断驱动信号，避免瞬间关断导致的电压尖峰损坏器件。这种 “软保护” 机制相较于传统的硬关断，能将 IGBT 的损坏率降低 80% 以上，尤其适合重载启动时的电流冲击场景。

工业级可靠性与兼容性

ABB NPCT-01C 采用工业级陶瓷基板与耐高温元器件，工作温度范围覆盖 – 25℃~+85℃，能适应变频器功率柜内的高温环境；模块通过 EN 61000-6-2 工业抗扰度测试，对电磁干扰（EMI）与射频干扰（RFI）的抑制能力提升 30%，在多变频器并联的车间环境中仍能稳定工作。作为 ACS880 系列的专用模块，它的机械尺寸与引脚定义完全匹配该系列变频器的功率单元，更换时无需修改柜体结构或接线，只需通过 ABB Drive composer 软件进行简单参数配置即可投入使用，大幅缩短维护时间。

灵活的扩展与诊断功能

ABB NPCT-01C 预留了故障诊断接口，支持通过专用调试工具读取模块的历史故障记录（如过流次数、过热时间戳），帮助运维人员分析故障原因 —— 比如通过记录的电流波形，可判断是电机堵转还是 IGBT 本身故障。此外，模块支持多单元并联控制，当 ACS880 变频器采用多功率单元并联拓扑时（如用于 6kV 高压电机驱动），多块ABB NPCT-01C 可通过同步信号实现驱动脉冲的精准同步，确保各单元的电流均衡，避免因电流分配不均导致的局部过热。

The ABB NPCT-01C stands as a critical power control module engineered exclusively for ABB’s ACS880 series medium-to-high power drives, focusing on reliable IGBT (Insulated Gate Bipolar Transistor) driving and real-time operational monitoring. Its high-performance drive circuitry supports 1200V/1700V IGBT modules, with adjustable pulse edge times (50ns-200ns) to match diverse IGBT switching characteristics, minimizing switching losses by over 15% in heavy-duty applications like steel mill rolling mills.

What distinguishes the ABB NPCT-01C is its advanced protection mechanism. It integrates high-precision current sampling and temperature detection, triggering soft shutdown within 1μs upon overcurrent (1.5x rated) or overtemperature (>85℃) events—significantly reducing IGBT damage risk by 80% compared to traditional hard shutdowns. With industrial-grade components, it operates from -25℃ to +85℃ and offers enhanced EMI/RFI immunity, ensuring stability in multi-drive factory environments. Seamlessly compatible with ACS880 drives, it enables quick replacement and supports parallel operation for high-voltage motor drives, making it indispensable for critical heavy-industry applications.

ABB NPCT-01C 技术规格

应用领域

在冶金行业的钢板热轧生产线中，ABB NPCT-01C 作为 ACS880 变频器（250kW）的功率控制核心，驱动 IGBT 模块将电网交流电转换为可调频交流电，为轧辊电机提供稳定动力。它实时监测 IGBT 电流，当轧辊因钢板厚度不均出现负载波动时，能在 1μs 内检测到电流峰值并调整驱动信号，避免 IGBT 过流损坏；同时通过温度监测，确保散热器温度不超过 85℃，保障变频器在高温车间环境中连续运行。

化工行业的大型离心式压缩机驱动系统中，ABB NPCT-01C 配合 ACS880 变频器（400kW）实现软启动与调速控制。模块的 IGBT 驱动电路能精准控制压缩机电机的启动电流，将启动冲击降低至额定电流的 1.2 倍以内，避免对电网造成冲击；而实时电流监测功能则能反映压缩机的负载变化，当介质压力异常导致负载增加时，模块会及时反馈数据至主控单元，触发降速保护，防止电机过载。

市政供水系统的大型水泵驱动场景中，ABB NPCT-01C 适配 ACS880 变频器（160kW），通过优化的 IGBT 驱动控制减少开关损耗，使变频器整体效率提升至 96% 以上，每年可节省电费约 2 万元。同时，模块的故障诊断功能便于运维人员远程查看运行数据 —— 当水泵出现轻微堵转时，电流数据会出现波动，运维人员可提前介入维护，避免故障扩大导致供水中断。

相关产品

1. ABB RDCU-33C：ACS880 变频器主控单元，与ABB NPCT-01C配套使用，负责发送控制指令与接收ABB NPCT-01C 的监测数据，是变频器的 “指挥中心”。
2. ABB IGBT 模块（FS450R17KE3）：1700V/450A 大功率 IGBT，是ABB NPCT-01C的核心驱动对象，两者配合实现变频器的功率转换。
3. ABB ACS880-01-0460-3：250kW ACS880 系列变频器整机，内置ABB NPCT-01C功率控制模块，适合轧机、风机等重载驱动场景。
4. ABB PT100 温度传感器：与ABB NPCT-01C的温度检测接口适配，用于采集 IGBT 散热器温度，为过热保护提供数据支持。
5. ABB Drive Composer：变频器调试软件，可通过该软件配置ABB NPCT-01C的保护参数（如过流阈值、温度阈值），并读取故障记录。
6. ABB NPCT-02C：ABB NPCT-01C的升级款功率控制模块，支持更高功率 IGBT（如 600A 等级），适配 ACS880 系列 500kW 以上变频器。
7. ABB ACS-CP-C：ACS880 变频器操作面板，可配合ABB NPCT-01C使用，实时显示变频器的电流、温度等数据，方便现场操作。

NPCT-01C ABB

安装与维护

安装前准备：安装ABB NPCT-01C 前，需先确认 ACS880 变频器的功率等级（需与模块适配，如 110kW-400kW 机型）与固件版本（需 V5.0 及以上，低于需通过 Drive Composer 升级），检查模块的引脚有无弯曲、陶瓷基板有无裂纹，避免运输损坏。切断变频器总电源后，等待功率单元电容放电完成（约 10 分钟，可通过万用表测量电容电压确认），再拆除旧模块的固定螺丝与连接线 —— 注意标记各引脚的接线位置，尤其是驱动信号与采样信号线，避免接反。安装新ABB NPCT-01C 时，需确保模块与功率单元的散热片紧密贴合，扭矩按照手册要求（通常 2.5N・m）拧紧固定螺丝，防止接触不良导致散热不畅。

维护建议：日常使用中，建议每 3 个月通过 Drive Composer 软件查看ABB NPCT-01C 的运行数据，重点关注电流检测精度（偏差应≤2%）与温度监测值（正常应≤75℃）；每 6 个月打开变频器功率柜，用压缩空气（压力≤0.2MPa）清理模块表面与散热片的灰尘，避免灰尘堆积影响散热；每年进行一次模块校准，通过专用校准工具调整电流采样电路的精度，确保保护功能准确触发。若模块出现故障，更换前需先排查 IGBT 与主控单元是否正常，避免新模块因外部故障再次损坏；更换后需通过 Drive Composer 进行参数同步，确保与变频器系统匹配。
