关键技术规格（备件核对用）
- 产品型号: 3BSE017429R1
- 制造商: ABB
- 所属系统: AC 800M 自动化平台（System 800xA 架构）
- 类型: I/O模块端子单元（Terminal Base Unit）
- 兼容模块: 支持 ABB “Nxx-21” 系列I/O卡，如 NBIO-21CU（数字量）、NRAI-21（模拟量输入）、NRAO-21（模拟量输出）等
- 接线方式: 螺钉式端子排（Phoenix Contact 或等效），支持 0.2–2.5 mm² 导线
- 通道数: 与所插I/O模块匹配（如配NBIO-21CU时为32点）
- 供电集成: 提供 +24VDC 逻辑电源与现场电源的分离接入端子
- 安装方式: DIN导轨安装（35 mm），模块可热插拔（需系统支持）
- 防护等级: IP20（适用于控制柜内）
- 诊断支持: 无主动电子元件，但提供模块就位检测触点（部分系统可识别模块缺失）
系统定位与停机影响
NMTU-21C 是 ABB AC 800M I/O系统的物理桥梁，虽无主动电子元件，却是整个信号链的关键环节。它将现场电缆（来自传感器、执行器）通过端子排连接至可插拔I/O模块，实现“免工具更换”设计理念。
若 NMTU-21C 出现以下问题，将直接导致控制失效：
- 端子螺丝滑丝或松动 → 信号接触不良，引发间歇性报警或误动作；
- 内部铜件氧化/腐蚀 → 通道电阻增大，模拟量信号漂移，数字量误判；
- 机械卡扣断裂 → I/O模块无法稳固插入，造成通信中断；
- 底座PCB焊盘脱焊（罕见但可能）→ 整个模块失电或信号断路。
在连续生产流程中，即使单个底座故障也可能导致关键泵阀失控，触发联锁停车。由于其“被动”特性，故障往往被误判为I/O模块损坏，延误排查时间。

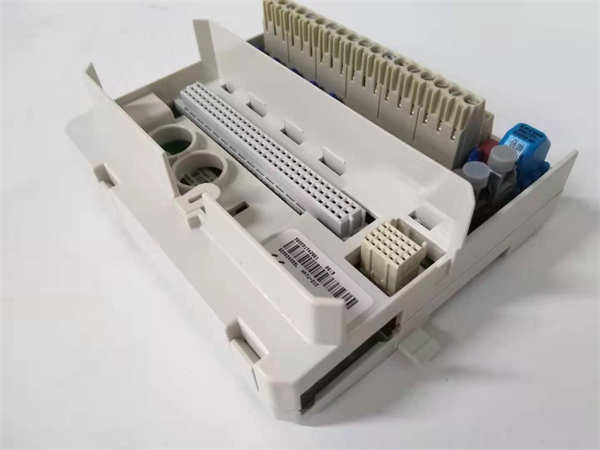

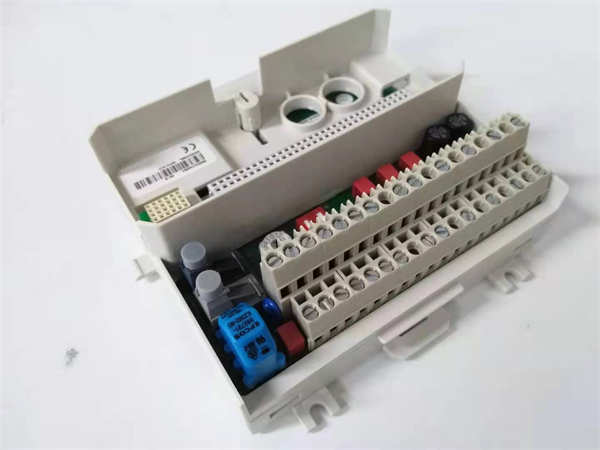

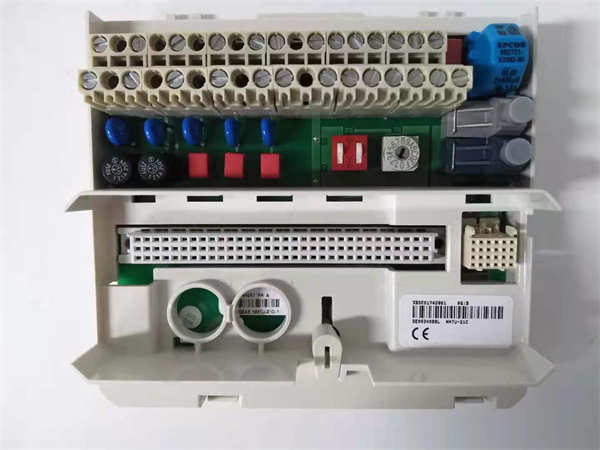

ABB 3BSE017429R1 NMTU-21C
可靠性分析与常见故障点
NMTU-21C 本身无芯片或电源，可靠性较高，但长期服役后仍存在典型问题：
- 端子金属疲劳：频繁拆装或振动环境下，螺丝夹紧力下降；
- 环境腐蚀：在高湿、含硫或盐雾环境中，铜端子易氧化；
- 劣质线缆压接：现场施工不当导致端子受力过大，造成底座变形；
- 静电或浪涌冲击：虽有隔离设计，极端情况下仍可能击穿内部走线。
维保建议：
- 定期红外测温检查端子温升（异常发热预示接触电阻过大）；
- 使用扭矩螺丝刀按规范紧固端子（通常 0.5–0.6 N·m）；
- 对高振动区域加装防松垫片或使用弹簧端子替代（若兼容）；
- 在更换I/O模块时，同步目视检查底座卡扣与针脚是否完好；
- 对运行超10年的底座，建议在大修期间批量更换，避免突发失效。
