ABB NDCU-33CX 3AUA0000052751 控制单元 – ACS800 变频器核心主板，DTC 控制核心！

描述

ABB NDCU-33CX 3AUA0000052751 这块控制板卡，就是这个中枢里的核心处理器。它主要服务于 ABB 的 ACS800 或兼容系列的高性能交流变频器和直流传动系统。其核心价值在于它集成了强大的数字信号处理器（Digital Signal Processor, DSP），专门用于执行复杂的电机控制算法，特别是 ABB 独有的直接转矩控制（Direct Torque Control, DTC）技术。

ABB NDCU-33CX 3AUA0000052751 的工作，是实时接收来自操作面板、现场总线（Fieldbus）或模拟输入（Analog Input）的控制指令，并结合电流、电压等反馈信号，在极短的控制周期内（通常为几十微秒），计算出最佳的逆变器开关模式。它直接决定了变频器对负载变化的响应速度、转矩的精确度和速度的稳定性。这块板子也是所有通信、I/O扩展和诊断功能的基础平台。因此，ABB NDCU-33CX 3AUA0000052751 不仅仅是一块电路板，更是ABB传动技术性能的集中体现。

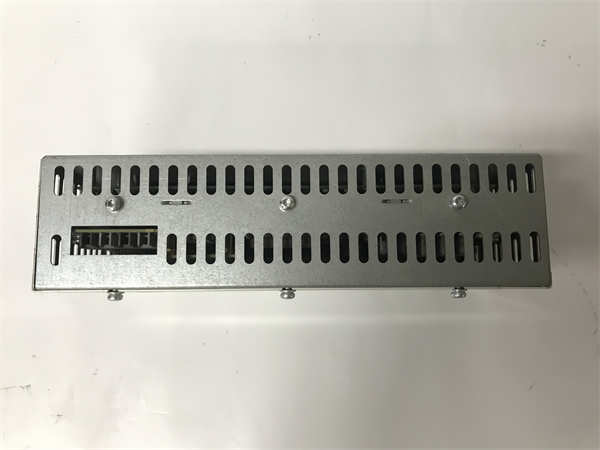

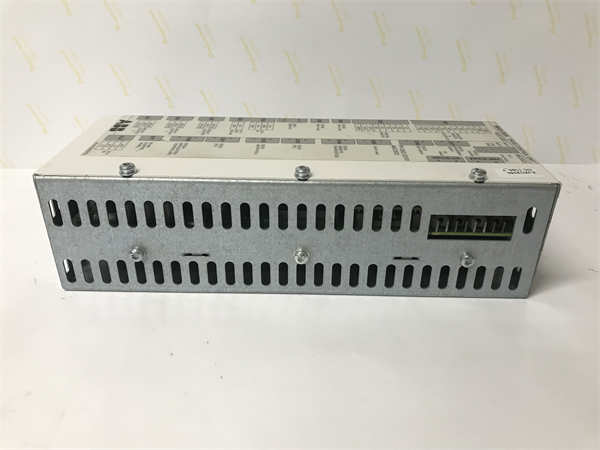

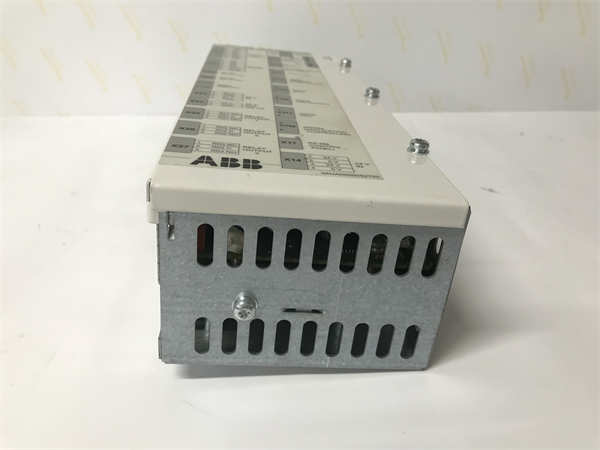

ABB NDCU-33CX 3AUA0000052751

主要特点和优势

ABB NDCU-33CX 3AUA0000052751 能在高动态传动市场站稳脚跟，靠的就是其无与伦比的控制精度和系统集成度。

DTC 核心控制能力：这块板卡专为运行 DTC 算法而设计。DTC 是一种**无传感器矢量控制（Sensorless Vector Control）技术，它能实现对电机磁通和转矩的直接、去耦控制，省去了速度传感器（Speed Sensor）的成本和维护。DTC 算法的执行对处理器速度要求极高，NDCU-33CX 的 DSP 确保了 DTC 能够在极短的采样周期（Sampling Period）内完成复杂的计算，从而带来超快的转矩响应（Torque Response）**和优异的低速性能，这对于起重、造纸、试验台等需要瞬时大力矩的应用至关重要。

高集成度与接口丰富： ABB NDCU-33CX 3AUA0000052751 集成了变频器运行所需的所有关键功能。它通常带有多个光纤接口（Fiber Optic Interface），用于与IGBT功率模块（IGBT Power Module）进行高速、抗干扰的脉冲通信，以及与扩展I/O卡（Extension I/O Board）进行数据交换。它还预留了专用的插槽，用于连接 Profibus、DeviceNet、Ethernet/IP 等工业现场总线适配器（Fieldbus Adapter），极大地提高了系统集成（System Integration）的灵活性。

卓越的诊断与保护功能：作为控制核心，NDCU-33CX 承担着整个变频器系统的实时诊断（Real-Time Diagnostics）和故障保护（Fault Protection）任务。它能够监测数百个内部参数和外部I/O状态，并在检测到电流过载、电压异常或元件温度过高时，在毫秒级时间内触发保护，将故障等级降至最低。这种快速准确的故障隔离（Fault Isolation）能力，大大提高了变频器的平均故障间隔时间（Mean Time Between Failures, MTBF）和系统的运行可用性（Availability）。其电路板设计具备出色的电磁兼容性（Electromagnetic Compatibility, EMC），确保在恶劣的电力环境中也能稳定运行。

The ABB NDCU-33CX 3AUA0000052751 is the high-performance Central Control Unit for key ABB drive platforms, fundamentally defined by its implementation of Direct Torque Control (DTC) technology. This board’s primary technical advantage is its powerful integrated Digital Signal Processor (DSP), which executes the DTC algorithm at microsecond-level speeds. This capability ensures instantaneous and precise control over the motor’s flux and torque, resulting in superior dynamic response and high accuracy, even without a speed sensor (Sensorless Control). This is paramount in demanding applications requiring rapid acceleration or load changes.

Moreover, the ABB NDCU-33CX 3AUA0000052751 offers high integration with critical interfaces. It features dedicated high-speed fiber optic channels for noise-immune communication with the drive’s power section, and slots for numerous Fieldbus Adapter options. This architecture ensures versatile system integration into any Process Control or Factory Automation environment. The module’s robust design and extensive built-in diagnostics and fault protection algorithms—monitoring everything from overcurrent to overtemperature—guarantee exceptional reliability and contribute significantly to minimizing downtime and improving overall system efficiency.

NDCU-33CX 3AUA0000052751 技术规格

参数名称	参数值
产品型号	NDCU-33CX
制造商	ABB
产品类型	中央处理器控制单元（CCU）
物料编码	3AUA0000052751
核心处理器	高性能 DSP
控制算法	DTC（直接转矩控制）
通信接口	内部光纤通信接口
I/O 接口	板载数字/模拟 I/O，以及扩展插槽
供电电压	内部低压直流电源
兼容系列	ABB ACS800/DCS800 等
安装方式	变频器内部卡槽式安装
防护等级	IP20（通常变频器整体防护等级）

应用领域

ABB NDCU-33CX 3AUA0000052751 专注于需要高精度、高动态性能和高可靠性的工业传动系统。

在冶金行业：尤其在轧钢机（Rolling Mill）和拉丝机等设备上，要求电机在负载变化时保持极高的速度和转矩稳定性。NDCU-33CX 凭借 DTC 的快速响应，能够瞬间补偿负载扰动，确保产品质量。

在起重和提升设备：港口起重机、大型电梯和缆车等应用，需要电机在启动、停止和重载下放时进行精确的转矩控制和安全制动。ABB NDCU-33CX 3AUA0000052751 能够提供快速、平稳的加减速曲线，确保操作的安全性和效率。

在试验台和测试设备：在汽车、航空航天等领域的电机或整车试验台（Test Bench）上，需要变频器精确模拟各种工况，对速度和转矩的控制精度要求极高。NDCU-33CX 的卓越控制性能使其成为这些高精度测试系统的理想选择。简而言之，凡是对动态性能（Dynamic Performance）有苛刻要求的工业传动，都需要 ABB NDCU-33CX 3AUA0000052751 来坐镇。

安装与维护

安装前准备：更换或安装 ABB NDCU-33CX 3AUA0000052751 是高压操作，安全第一！必须严格遵循安全规范，在断开变频器所有电源输入后，等待至少15分钟，确保直流母线电荷完全释放。使用万用表确认母线电压为零。由于 NDCU-33CX 是精密电子元件，操作时必须佩戴防静电腕带（ESD Wrist Strap）。确保新板卡的固件版本与变频器系统兼容，并且需要重新载入或配置所有的电机参数和应用参数。

维护建议： NDCU-33CX 3AUA0000052751 的稳定运行依赖于良好的环境。要定期检查变频器内部的冷却风扇是否工作正常，确保 NDCU-33CX 所在的控制单元能够得到充分散热。灰尘和湿气是电子板卡的大敌，应定期对变频器柜体进行清洁除尘。如果出现故障报警，应优先检查光纤通信线路的连接和清洁度，因为光纤接口的污染是导致控制单元与功率单元通信故障的常见原因。
