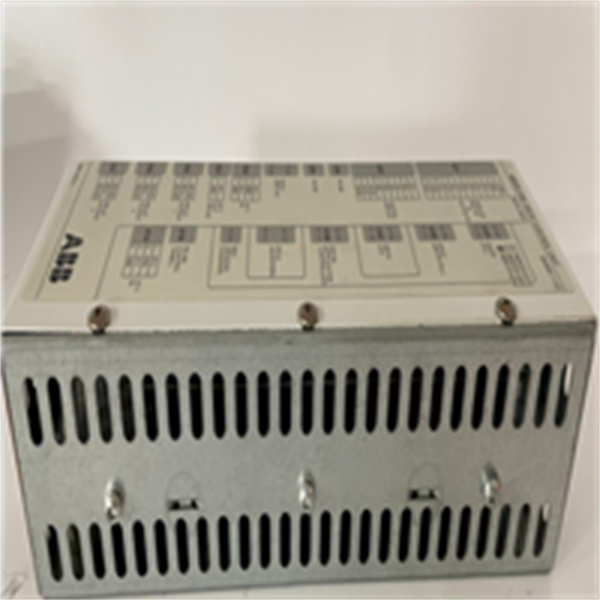

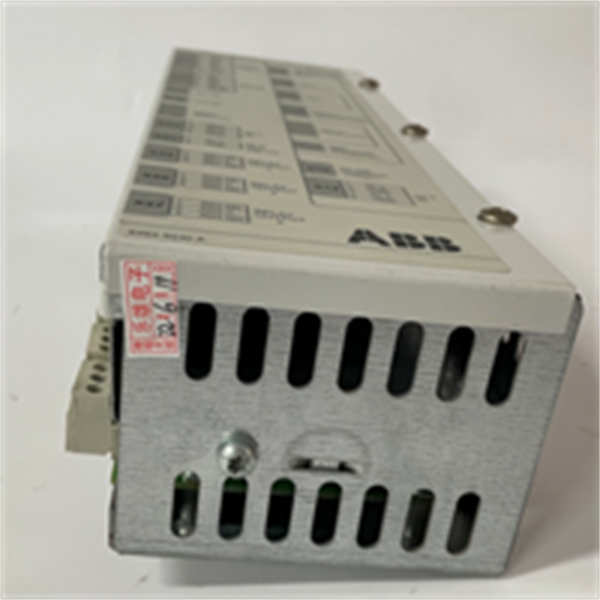

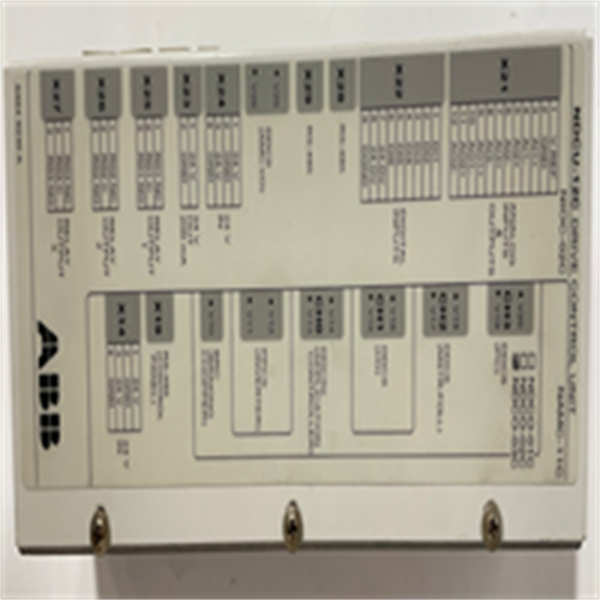

ABB NDCU-12C 控制单元 – ACS800变频器核心，工业电机驱动优选！

描述

ABB NDCU-12C NDCU-12CK是ABB集团为ACS800系列工业变频器开发的核心控制单元，属于传动控制系统（Drive Control System）的“大脑”组件。两者硬件架构一致，核心差异在于NDCU-12CK额外集成键盘接口，可直接连接ABB控制盘（如CDP312R），方便现场参数调试。

作为变频器的控制核心，这两款单元承担三大关键功能：一是通过32位微处理器实现电机调速算法（如矢量控制、V/F控制），确保电机转速控制精度达±0.01%；二是管理变频器的保护逻辑（过流、过压、过热等20余种保护功能），响应时间≤10ms；三是提供多协议通信接口，实现与PLC/DCS系统的无缝对接。广泛应用于冶金轧机、化工泵类、制造业传送带等场景，是ACS800变频器实现精准控制与智能联网的核心组件。

相较于前代NDCU-11C，12系列在通信处理能力上提升40%，支持同时运行3种工业协议（如PROFIBUS+Modbus+DeviceNet），并优化了散热设计，工作温度范围扩展至-10℃~+60℃，适应更严苛的工业环境。

NDCU-12C NDCU-12CK ABB

主要特点和优势

高精度电机控制能力：搭载32位DSP微处理器，主频达100MHz，支持多种先进控制算法——矢量控制模式下，异步电机调速范围可达1:1000，转速精度±0.01%；永磁同步电机控制支持无传感器模式，无需编码器即可实现高精度调速。内置PID调节器（比例带、积分时间可调），可直接构成压力、流量等闭环控制系统，例如在恒压供水系统中，能根据管网压力自动调节水泵转速，压力控制精度±0.5%。

丰富的通信与扩展能力：基础款NDCU-12C提供1个PROFIBUS-DP接口、1个RS485串口（支持Modbus RTU）；NDCU-12CK在其基础上增加键盘接口（兼容CDP312R/CDP312L控制盘），支持本地参数修改与状态监控。通过可选通信扩展卡（如FI830F），可扩展EtherNet/IP、Profinet等协议，满足不同工业网络需求。支持“传动池”功能，单控制单元可管理多台变频器协同运行（如造纸机多电机同步控制）。

工业级可靠性设计：采用宽温元器件，工作温度范围-10℃~+60℃，存储温度-40℃~+85℃，适应高低温工业环境；通过EN 61000-6-2工业抗扰度测试，能抵御电磁干扰（EMI）与射频干扰（RFI），在变频器密集的车间环境中保持稳定运行。控制单元与功率模块之间采用光纤连接，实现电气隔离（隔离电压≥2.5kV），避免功率回路干扰控制信号。

全面的保护与诊断功能：内置20余种保护功能，包括过电流（响应时间≤5ms）、过电压、欠电压、电机过载、IGBT过热等，可快速切断功率输出，保护变频器与电机安全。支持事件记录功能（可存储最近100条故障信息，含时间戳、故障代码、关键参数值），通过控制盘或上位机可查询故障历史，缩短排查时间。例如在风机驱动中，若电机过载，控制单元会记录过载时刻的电流值、转速等参数，帮助运维人员分析原因。

ABB NDCU-12C/NDCU-12CK 技术规格

| 参数名称 | NDCU-12C | NDCU-12CK | |———-|———-|———–|

| 产品型号 | NDCU-12C | NDCU-12CK |

| 制造商 | ABB集团 | ABB集团 |

| 适用变频器系列 | ACS800全系列 | ACS800全系列 |

| 处理器 | 32位DSP，100MHz | 32位DSP，100MHz |

| 控制算法 | 矢量控制、V/F控制、转矩控制 | 同左 |

| 调速范围（异步电机） | 1:1000（带编码器） | 同左 |

| 通信接口 | PROFIBUS-DP，RS485（Modbus RTU） | PROFIBUS-DP，RS485，键盘接口 |

| 扩展接口 | 支持通信扩展卡 | 同左 |

| 工作电源 | 24V DC ±10%，典型功耗5W | 同左 |

应用领域

冶金行业轧机驱动：在钢板热轧生产线中，ACS800变频器搭载NDCU-12C控制单元，通过PROFIBUS-DP接收PLC的速度指令（4-20mA对应0-1500rpm），采用矢量控制模式驱动轧辊电机，控制精度达±0.02%，确保钢板厚度均匀。当出现电机过载时，控制单元在5ms内切断输出，并通过通信接口向PLC发送故障代码，触发生产线紧急停机，避免设备损坏。

化工行业泵类控制：在化工原料输送系统中，NDCU-12CK控制单元通过RS485接口连接压力变送器（Modbus RTU协议），内置PID功能构成恒压控制系统——当检测到管道压力低于设定值时，自动提升泵转速；反之则降低转速，实现节能运行（较传统阀门调节节能20-30%）。维护人员可通过外接CDP312R控制盘，现场修改压力设定值与PID参数，操作便捷。

制造业传送带同步：在汽车总装车间的传送带系统中，3台ACS800变频器（均配置NDCU-12C）通过PROFIBUS-DP组成主从控制网络，主控制单元接收PLC的同步指令，再通过网络同步从机转速，确保传送带各段速度差≤0.1%，避免工件卡顿或碰撞。控制单元的“传动池”功能可实现多机负载均衡，延长设备寿命。

市政供水系统：在城市二次供水泵站中，NDCU-12CK控制单元通过扩展EtherNet/IP卡接入SCADA系统，远程接收压力设定值并上传实时运行数据（电流、转速、压力）。支持水泵睡眠/唤醒功能，当管网压力长期稳定时自动停机节能，压力下降时快速启动，兼顾节能与供水稳定性。

相关产品

1. ABB CDP312R：远程控制盘，与NDCU-12CK配套使用，提供2行LCD显示与8个操作键，支持参数修改、状态监控与故障复位，电缆最长可延伸10米，方便控制柜外操作。
2. ABB FI830F：EtherNet/IP通信扩展卡，可插入NDCU-12C/12CK的扩展槽，新增EtherNet/IP接口，支持与Allen-Bradley PLC通信，数据传输速率100Mbps。
3. ABB NDCU-13C：升级款控制单元，与12系列相比，新增Profinet接口，处理器主频提升至150MHz，适合对通信速率要求更高的场景（如高速生产线）。
4. ABB ACS800-01-0003-3：小型ACS800变频器（0.75kW），标配NDCU-12C控制单元，适合小功率电机驱动（如实验室搅拌器）。
5. ABB ACS800-17-0460-3：大功率ACS800变频器（250kW），可配置NDCU-12CK控制单元，适合轧机、风机等大功率负载。

NDCU-12C NDCU-12CK ABB

安装与维护

安装前准备：安装NDCU-12C/12CK前，需确认ACS800变频器的固件版本（需V4.0及以上），并检查控制单元的金手指与接口是否完好，避免运输损坏。安装时需先切断变频器电源，等待电容放电完成（约5分钟），再将控制单元对准变频器内部的插槽，缓慢推入直至锁定，确保接触良好。NDCU-12CK连接控制盘时，需使用专用屏蔽电缆（最长10米），并将屏蔽层接地，减少干扰。

维护建议：日常使用中，建议每6个月检查控制单元的连接是否松动，尤其在振动较大的环境（如轧机）中。通过控制盘或上位机定期查看故障记录，及时处理潜在问题。若需更换控制单元，需记录原单元的参数（可通过CDP312R备份），新单元安装后导入参数，避免重新调试。固件升级需使用ABB DriveWindow软件，通过RS485或PROFIBUS接口完成，升级过程中不可断电，以免损坏设备。
