ABB MB510 3BSE002540R1 模拟输入模块 – 24位分辨率，满足精密测量需求

描述

ABB MB510 3BSE002540R1​​ 是ABB AC 800M控制系统中的高精度模拟量输入模块，专门用于工业现场的过程信号采集和处理。作为模拟量输入模块，​​ABB MB510 3BSE002540R1​​ 负责将现场的温度、压力、流量等连续变化信号转换为控制系统可处理的数字量。在实际应用中，​​ABB MB510 3BSE002540R1​​ 通过其高精度的ADC转换和完善的信号调理技术，确保了过程参数的准确采集。该模块采用先进的Δ-Σ调制技术，支持16路差分输入通道，每个通道都配有独立的信号调理电路和24位模数转换器。​​ABB MB510 3BSE002540R1​​ 符合IEC 61000电磁兼容标准，具有良好的抗干扰性能，能够在复杂的工业电磁环境下保持稳定的测量精度。其模块化设计支持热插拔功能，可在系统运行过程中进行模块更换，大大提高了系统的可维护性。在系统架构中，​​ABB MB510 3BSE002540R1​​ 通过背板总线与主控制器进行实时数据交换。模块内置的自动校准功能可以定期进行零点校准和量程校准，确保长期运行的测量稳定性。通过LED指示灯和诊断数据，操作人员可以实时监控各通道的工作状态。

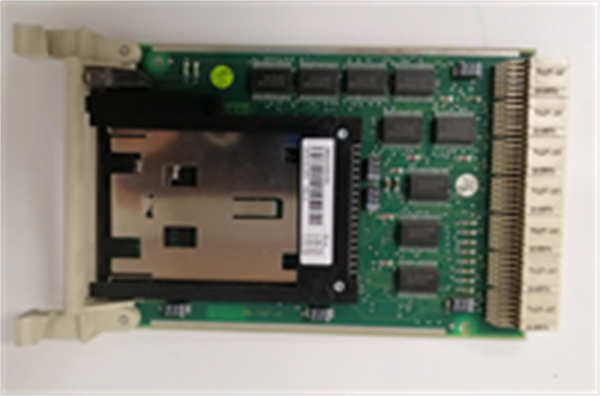

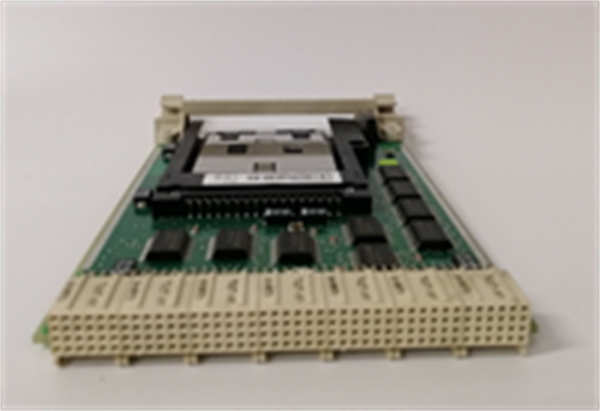

MB510 3BSE002540R1 ABB

主要特点和优势

高精度测量能力是​​ABB MB510 3BSE002540R1​​ 的核心优势。模块采用24位高精度ADC，有效分辨率达到22位，在0-10V量程下的测量精度达到±0.1%。其内置的可编程增益放大器（PGA）支持1/2/4/8倍增益调整，可以适配不同幅值的输入信号，确保在小信号测量时仍能保持高精度。灵活的输入配置满足多样化测量需求。​​ABB MB510 3BSE002540R1​​ 支持多种输入信号类型，包括±10V电压信号、0-20mA/4-20mA电流信号、RTD和热电偶温度信号。每个通道都可以通过软件独立配置为不同的输入类型，这种灵活性使得模块能够适应各种现场传感器的接口需求。先进的抗干扰技术确保测量可靠性。模块采用双重隔离设计，通道与背板之间采用光电隔离，通道间采用变压器隔离，隔离电压达到1500Vrms。​​ABB MB510 3BSE002540R1​​ 还内置了数字滤波器，可有效抑制工频干扰和高频噪声，确保在恶劣电磁环境下的测量准确性。The ABB MB510 3BSE002540R1 analog input module incorporates state-of-the-art signal conditioning technology that ensures accurate measurement in electrically noisy industrial environments. Its advanced delta-sigma ADC architecture provides exceptional linearity and long-term stability, while the module’s comprehensive EMI/RFI protection meets the most stringent industrial standards. The built-in autocalibration function maintains measurement accuracy over the entire operating temperature range.With its channel-to-channel and channel-to-backplane isolation, the MB510 3BSE002540R1 delivers reliable performance in ground potential difference applications. The module’s intelligent diagnostics continuously monitor signal integrity and hardware health, enabling predictive maintenance strategies. These features make it an ideal solution for critical process measurement applications requiring uncompromised accuracy and reliability.

技术规格

应用领域

在化工过程控制中，​​ABB MB510 3BSE002540R1​​ 广泛应用于反应釜温度、压力等关键参数的监测。模块的高精度测量能力确保了工艺参数的准确控制，其抗干扰特性在变频器密集的现场表现出色。多个项目运行经验表明，​​ABB MB510 3BSE002540R1​​ 的稳定性确保了连续生产过程的控制品质。在电力行业，​​ABB MB510 3BSE002540R1​​ 被用于发电机组的振动监测系统。模块支持ICP型加速度传感器的直接连接，其高分辨率特性能够准确捕捉设备的微小振动变化。用户反馈显示，该模块的可靠性为设备预测性维护提供了可靠的数据基础。在水处理行业，​​ABB MB510 3BSE002540R1​​ 常用于水质监测仪表的信号采集。模块的多信号类型支持能力，可以同时接入pH值、浊度、余氯等多种水质参数传感器。实际应用证明，该模块的测量一致性确保了水质监测数据的可靠性。

相关产品

​​ABB MB520​​：模拟量输出模块，与​​MB510 3BSE002540R1​​ 配套使用​​ABB CI867​​：通信接口模块，扩展​​MB510 3BSE002540R1​​ 通信能力​​ABB SD832​​：电源模块，为​​MB510 3BSE002540R1​​ 提供稳定供电​​ABB TP867​​：端子板组件，简化现场传感器接线​​ABB 800xA​​：控制系统软件，用于​​MB510 3BSE002540R1​​ 组态和监控​​ABB温度变送器​​：现场仪表，与​​MB510 3BSE002540R1​​ 配套使用

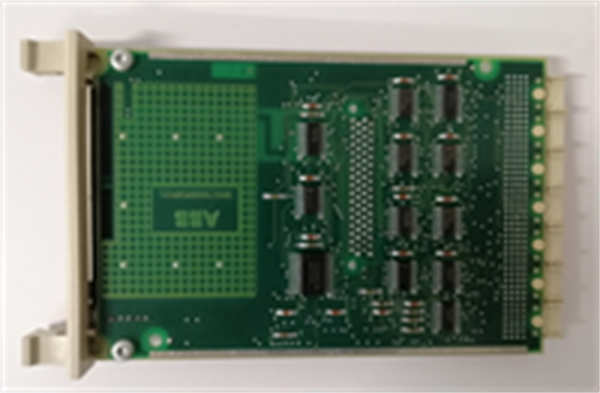

MB510 3BSE002540R1 ABB

安装与维护

安装前准备：在安装​​ABB MB510 3BSE002540R1​​ 前，需确认安装环境符合要求。检查DIN导轨的平整度和牢固度，确保有足够的散热空间。核对电源电压和信号类型是否匹配，准备好屏蔽电缆和合适的安装工具。建议在安装前阅读安装手册，了解具体的接地要求和屏蔽规范。维护建议：日常维护主要包括定期检查模块运行状态和信号质量。通过LED指示灯可以快速诊断模块工作状态，定期检查接线端子紧固情况可预防接触不良。
