ABB KUC720AE01 控制板 – 3BHB003431R0101，中压变频器专用，原装正品！

描述

ABB KUC720AE01 是 ABB 推出的高性能工业控制模块，隶属于AC800M 分布式控制系统的核心组件，专为工业自动化场景的实时数据交互与设备控制设计。该模块通过集成多协议通信能力与高可靠性硬件架构，实现控制器与现场设备（如 PLC、HMI、传感器）的无缝对接，广泛应用于电力、石化、冶金等行业的过程控制与监控系统。​

ABB KUC720AE01 支持 EtherNet/IP、PROFINET IO、Modbus RTU 等主流工业协议，采用双端口冗余设计确保通信连续性，故障切换时间≤50ms，满足工业控制网络的高可用性需求。其 32 位 ARM Cortex-A8 处理器（主频 800MHz）与 128MB 内存的组合，可高效处理多设备并发通信请求，数据传输速率达 100Mbps 全双工。作为 AC800M 系统的关键节点，KUC720AE01 与PM864 控制器、AI810 模拟量输入模块等协同工作，构建从传感器到管理系统的完整数据链路，为工业 4.0 场景提供可靠的信息传输支撑。​

在自动化系统中，ABB KUC720AE01 承担着控制层与信息层桥梁的角色。其工业级防护设计（-40°C 至 + 70°C 宽温）可适应恶劣生产环境，通过电磁兼容（EMC）认证确保在强干扰场景下的稳定运行。例如，在某大型炼油厂的 DCS 系统中，该模块实现了 AC800M 控制器与现场仪表的实时数据交换，将通信延迟控制在 2ms 以内，保障了精馏塔温度的精准调节。​

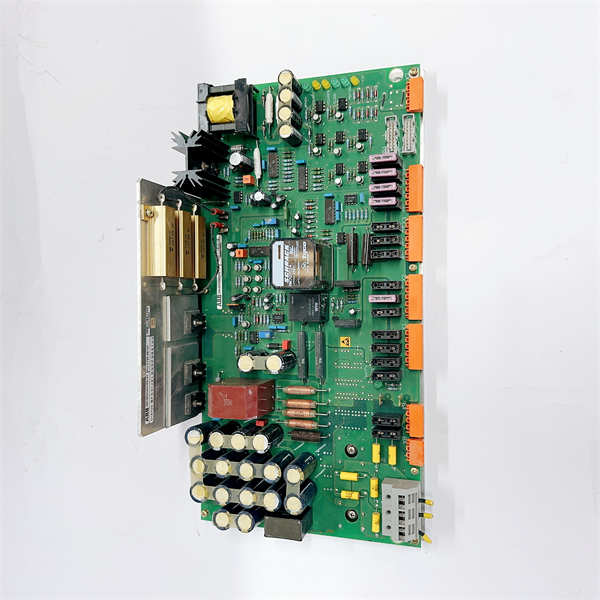

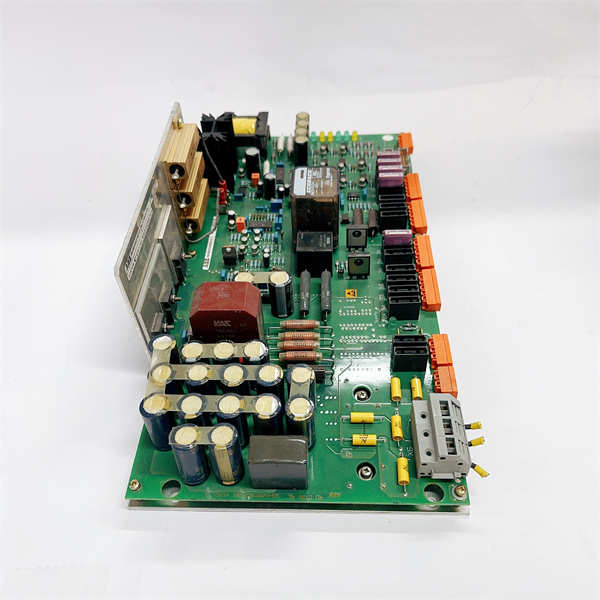

ABB KUC720AE01 3BHB003431R0101 3BHB000652R0101

技术规格​

​

​

主要特点和优势​

多协议兼容与灵活组网：ABB KUC720AE01 原生支持 EtherNet/IP、PROFINET IO 等主流工业协议，可直接对接罗克韦尔、西门子等品牌的自动化系统，无需额外协议转换模块。例如，某汽车焊装车间通过该模块实现 AC800M 控制器与西门子 S7-1200 PLC 的实时通信，焊接机器人协同精度提升至 ±0.1mm。其双以太网端口支持冗余环网架构，故障切换时间≤50ms，确保生产线连续运行。​

高速数据处理与低延迟：800MHz ARM 处理器与优化的通信栈设计，使KUC720AE01 可同时处理 16 路并发数据请求，单帧数据传输延迟≤2ms。在某乙烯装置的实时数据库系统中，该模块每秒钟可完成 2000 点工艺参数的采集与上传，满足高端制造业对数据时效性的严苛要求。​

工业级可靠性与抗干扰：模块采用电磁屏蔽设计和宽温元器件，通过 IEC 61000-6-2 抗干扰认证，可在强电磁环境（如变频器、电机附近）稳定运行。其冗余电源输入设计确保单点供电故障不影响通信，在某冶金厂的轧机控制系统中，该模块在 – 30°C 低温与强振动环境下连续运行 3 年无故障，验证了卓越的环境适应性。​

便捷集成与远程管理：作为 AC800M 系列的标准模块，KUC720AE01 可通过 ABB Control Builder M 软件实现图形化配置，支持在线固件升级与参数备份。内置的 Web 服务器允许运维人员通过浏览器监控模块状态，诊断通信故障，例如某化工厂通过远程诊断功能，将通信故障排查时间从 4 小时缩短至 30 分钟，大幅降低维护成本。​

应用领域​

石油化工行业：在炼油厂的分布式控制系统中，ABB KUC720AE01 连接 AC800M 控制器与现场仪表，实时传输反应釜温度、压力等关键参数至操作站，支持先进过程控制（APC）算法的闭环执行。例如，某石化厂通过该模块实现催化裂化装置的多变量控制，使原料转化率提升 1.5%。​

电力行业：在火电厂的辅机控制系统中，模块用于锅炉给水泵、引风机等设备的状态数据上传，通过 PROFINET IO 协议与 SIS 系统联动，实现机组安全联锁。其宽温设计可适应锅炉房 60°C 的高温环境，确保数据传输的连续性。​

智能制造领域：在电子组装的 SMT 生产线中，KUC720AE01 作为 AC800M 控制器与 MES 系统的通信桥梁，实时反馈贴片机产能、设备 OEE 等数据，支持生产计划的动态调整。某半导体工厂通过该模块实现设备数据与云平台的对接，设备综合效率（OEE）提升 8%。​

市政与水处理：在污水处理厂的 SCADA 系统中，模块连接格栅机、曝气设备等现场控制单元，通过 Modbus TCP 协议将水质参数（如 COD、氨氮）传输至中央监控室，支持远程调节曝气频率，能耗降低 12%。​

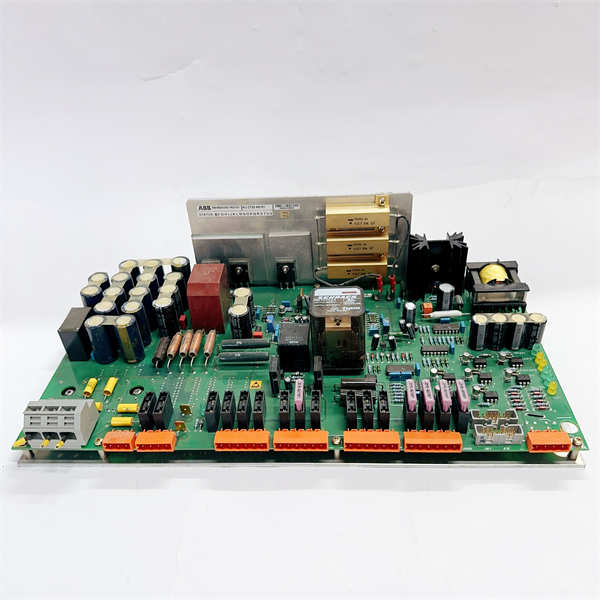

ABB KUC720AE01 3BHB003431R0101 3BHB000652R0101

相关产品​

• ABB PM864K01：AC800M 系列主控制器，与KUC720AE01配套实现过程控制与数据交互。​
• ABB AI810：模拟量输入模块，通过KUC720AE01将传感器信号上传至控制器。​
• ABB DO810：数字量输出模块，接收KUC720AE01转发的控制指令，驱动阀门、继电器。​
• ABB KUC721AE101：增强型通信模块，比KUC720AE01多支持 2 个光纤接口，适合长距离传输。​
• ABB 3BHB004661R0102：KUC720AE01的升级版本，支持 5G 工业网关扩展。​
• ABB Control Builder M：编程软件，用于KUC720AE01的协议配置与故障诊断。​

安装与维护​

安装前准备：安装ABB KUC720AE01 前，需确认 AC800M 机架接地电阻≤4Ω，避免电磁干扰。使用专用工具清洁导轨，确保模块安装牢固。连接以太网电缆时，优先采用屏蔽双绞线并单端接地，减少信号衰减。通过 Control Builder M 软件预设通信参数（如 IP 地址、协议类型），确保与上下游设备兼容。​

维护建议：定期通过 Web 界面检查KUC720AE01 的端口状态与温度，每季度清洁散热孔并紧固接线端子。建议每年进行一次冗余切换测试，验证故障转移功能有效性。固件升级需在非生产时段进行，通过 USB 接口本地升级或以太网远程升级，确保过程中断电保护。
