关键技术规格 (备件核对用)
- 产品型号: KUC711AE101
- 硬件修订号: 3BHB004661R0101
- 制造商: ABB
- 所属系统: ABB AC 800M / System 800xA（早期版本）
- 处理器架构: 32位 PowerPC，专用实时操作系统
- 用户内存: 4 MB RAM（用于程序与数据）
- 应用扫描周期: 典型值 1–10 ms（取决于逻辑复杂度）
- 通信接口: 通过背板连接 CI 模块（如 CI801/CI840），无直接以太网端口
- 冗余支持: 支持双机热备（需配对使用 + TB850/TB851 背板）
- 安装位置: 占用 AC 800M 机架主槽位（通常为最左侧）
- 状态指示: 前面板 LED 显示 RUN、STOP、ERROR、REDUNDANCY STATUS
- 供电方式: 由 TB850/TB851 背板提供 +5 VDC

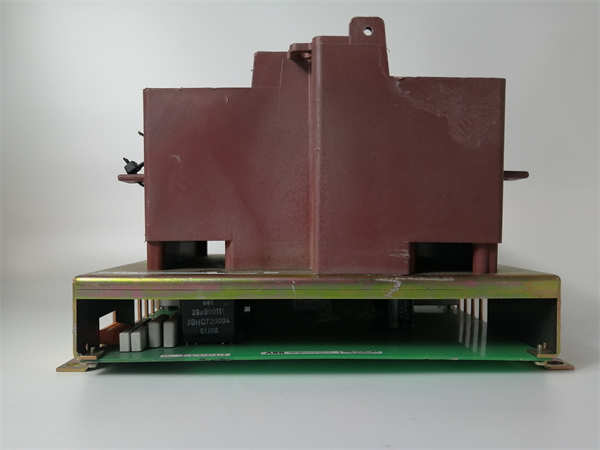

ABB KUC711AE101 3BHB004661R0101
系统定位与停机影响
KUC711AE101 是 AC 800M 控制站的核心运算单元，广泛应用于电厂锅炉控制、汽轮机保护、化工反应釜联锁等关键场景。它负责周期性执行用户编写的控制程序，并通过高速 MB300 背板总线与 I/O 模块交换数据。若该 CPU 模块发生故障（如程序跑飞、内存错误或通信中断），整个控制站将进入 STOP 状态，所有输出被冻结或置安全态，直接导致其所辖设备（如风机、泵、阀门）失控。在连续生产流程中，此类事件通常触发高级别报警甚至 ESD（紧急停车），造成重大经济损失和安全风险。

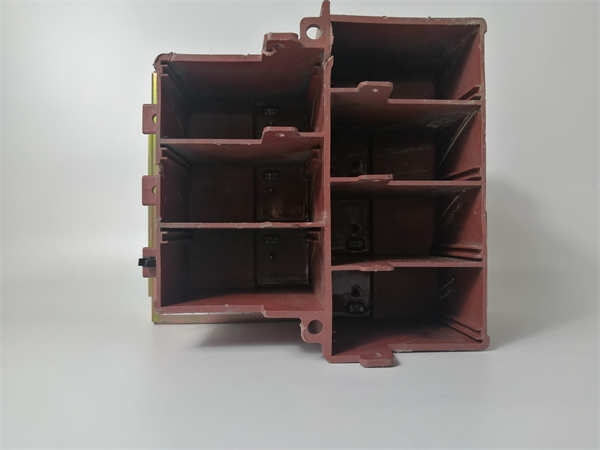

ABB KUC711AE101 3BHB004661R0101
可靠性分析与常见故障点
尽管设计可靠，但 KUC711AE101 已普遍运行超过 10–15 年，进入高失效期。常见故障模式包括：
- SRAM 数据丢失：模块依赖后备电池（通常位于 TB850 背板）维持程序和配置。电池耗尽后，断电重启将导致程序清空，需重新下载。
- Flash 存储器磨损：频繁在线修改或断电写入会加速 Flash 寿命耗尽，表现为启动失败或校验错误。
- 背板连接器氧化：长期插拔或环境湿气导致金手指接触不良，引发间歇性通信中断或 CPU 复位。
- 电源纹波敏感：对 +5 VDC 电源稳定性要求高，在老旧 PS802 电源输出劣化时易出现“ERROR”灯常亮。
薄弱环节在于其无内置非易失性程序存储和依赖外部电池。预防性维护建议包括：每年检测背板电池电压（应 ≥ 2.8 V）、定期备份 Control Builder M 项目文件、清洁 CPU 与背板接触面，并在计划停机期间进行冗余切换测试。
