ABB IMHSS03 阀位控制模块 – 为发电厂/流程工业提供安全控制！

描述

ABB IMHSS03 是 ABB Bailey Symphony 控制系统 或 Harmony 过程控制系统 中的 液压伺服模块，专为工业液压执行器的精确位置控制设计。作为 汽轮机调速系统、阀门控制 及 工业机械液压驱动 的核心组件，该模块通过生成高精度模拟信号驱动伺服阀，实现液压系统的手动或自动调节。其 冗余设计 与 工业级抗干扰能力，尤其适用于电力、石油化工、造纸等对可靠性要求极高的场景。

IMHSS03 采用 表面贴装技术（SMT） 和 24V DC 供电，支持 4-20mA 信号输入 / 输出，可与 MFP（多功能处理器） 或 BRC300 控制器 协同工作。模块通过 双绞屏蔽电缆 连接 LVDT（线性可变差动变压器）反馈位移信号，形成闭环控制回路，确保执行器位置精度误差 <0.1%。

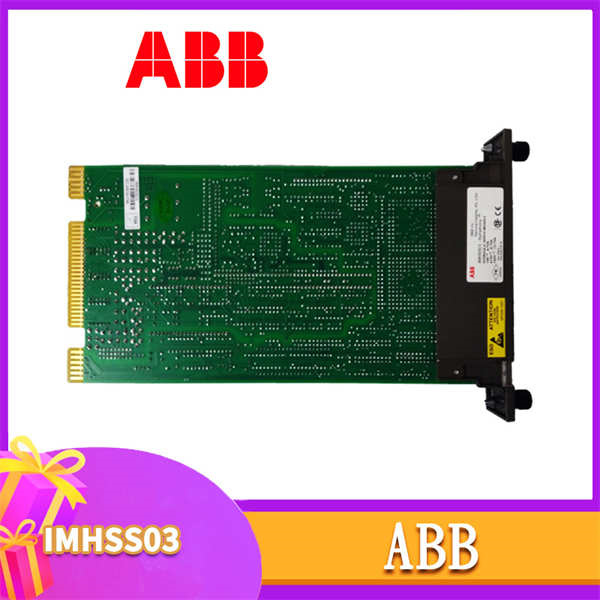

ABB IMHSS03

技术规格

主要特点与优势

1. 高精度闭环控制：通过16 位 ADC/DAC 转换 和 PID 算法，实现液压执行器位置精度 ±0.05% FS，响应频率达 500Hz，适用于汽轮机调速系统的毫秒级调节。
2. 冗余与可靠性：支持双路 LVDT 反馈输入 和 伺服阀冗余输出，当主反馈回路故障时自动切换至冗余通道（切换时间 <50ms），配合 CRC 校验与超时监测，可有效识别信号传输错误。
3. 强抗干扰能力：2500V AC 光电隔离与 金属屏蔽外壳 设计，可在钢铁厂轧机等强电磁环境中保持信号完整性，误触发率 <0.01%。
4. 灵活诊断与维护：内置诊断功能通过控制器软件实时反馈伺服阀电流、LVDT 电压等参数，配合 LED 指示灯（电源、通信、故障），可快速定位模块异常状态，平均修复时间（MTTR）<15 分钟。

应用领域

• 电力行业：在汽轮机控制系统中，IMHSS03 作为 DEH（数字电液调节系统）的核心模块，通过控制伺服阀开度调节蒸汽流量，实现机组转速与负荷的精确控制。其 SIL 2 认证 满足 IEC 61508 对关键电力设备的安全要求。
• 石油化工：在炼油厂催化裂化装置中，与DCS 系统 配合，通过 IMHSS03 控制液压驱动的滑阀，调节催化剂循环量，确保工艺参数稳定。
• 造纸与冶金：在造纸机压榨部和冶金轧机中，IMHSS03 管理液压油缸的压力与位置，优化设备运行效率与产品质量。

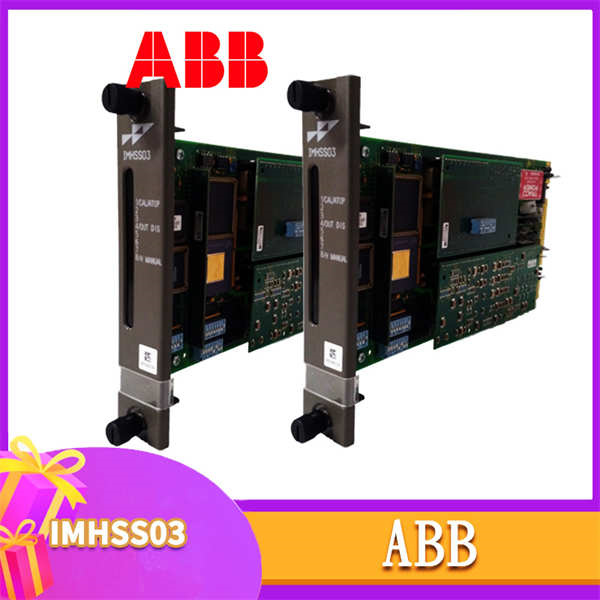

ABB IMHSS03

配套模块与系统集成

1. MFP（多功能处理器）：接收 IMHSS03 的状态信号，执行控制逻辑并下发阀位指令，如 IMMFP01/03。
2. IMFCS01 频率计数模块：测量汽轮机转速脉冲信号，与 IMHSS03 协同实现转速闭环控制。
3. SPIIT13 通信卡件：支持 IMHSS03 与远程 I/O 站的冗余通信，兼容 INFI-NET和 Control Network 协议。
4. SPHSS13 升级模块：替代 IMHSS03 的新一代液压伺服模块，支持 PROFINET 通信，可无缝接入 ABB Symphony Plus 系统。

安装与维护

• 安装要求：IMHSS03 需安装在 ABB 标准控制柜中，通过 DIN 导轨固定，模块间间距 ≥20mm 以确保散热。LVDT 电缆需采用 双绞屏蔽线（阻抗 100Ω），屏蔽层单端接地（接地电阻 <1Ω）。
• 组态设置：使用ABB Control Builder M 软件 配置 PID 参数（如比例增益、积分时间）、LVDT 振荡频率（400Hz-1.5kHz）及故障阈值（如过温保护温度 85°C）。
• 维护建议：

• 定期检查LED 指示灯，绿色 “PWR” 灯常亮表示供电正常，黄色 “COM” 灯闪烁表示通信正常。
• 每半年通过诊断工具校准 LVDT 零点与满度，确保与液压执行器的机械行程匹配。
• 防静电操作：接触模块前需佩戴接地腕带，避免静电损坏敏感元件。
