ABB IMBLK01 接口模块 – 适配自动化系统，实现设备高效互联！

描述

ABB IMBLK01 是 ABB 集团针对工业自动化系统设备互联需求研发的一款高性能接口模块，在工业控制系统中，承担着不同类型设备、子系统之间信号转接与协议适配的重要角色。作为 ABB 自动化产品生态的关键连接组件，ABB IMBLK01 能够将来自传感器、执行器或其他控制设备的信号，按照系统需求进行格式转换与稳定传输，广泛应用于汽车制造、冶金、能源等对设备互联稳定性和兼容性要求较高的行业。​

无论是在汽车生产线的机器人与 PLC（可编程逻辑控制器）数据交互中，还是在冶金厂的智能仪表与监控系统信号对接过程中，ABB IMBLK01 都凭借其出色的协议转换能力和信号处理稳定性，成为工业企业保障系统协同运行的重要选择。它不仅能与 ABB 旗下的 AC500 系列 PLC、PanelView HMI（人机界面）等设备无缝兼容，还能适配第三方主流工业设备，有效打破不同设备间的 “通信壁垒”，为工业自动化系统的高效运转提供坚实的连接支撑。​

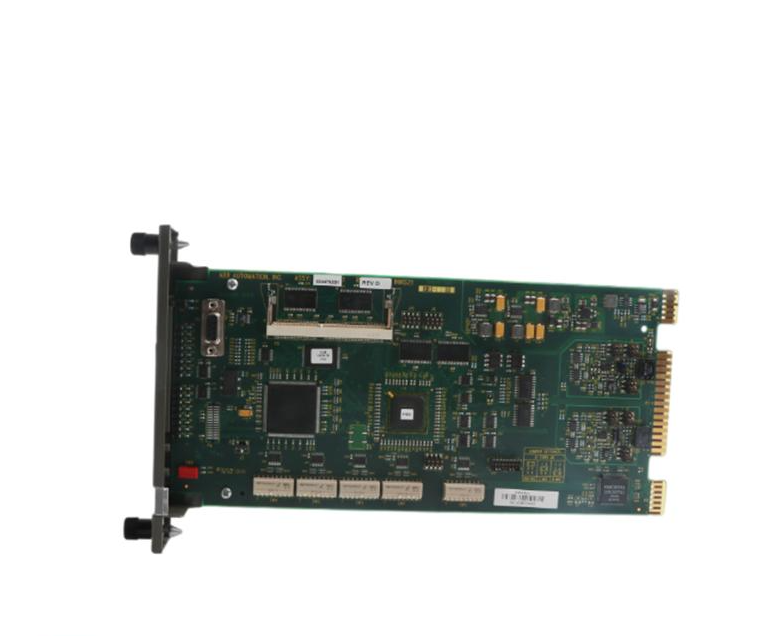

IMBLK01 ABB

主要特点和优势​

强大的协议兼容能力：ABB IMBLK01 内置多种工业常用通信协议解析模块，除核心支持的 Profinet 协议外，还兼容 Modbus TCP、EtherNet/IP 等主流工业以太网协议，无需额外添加协议转换模块，即可实现不同协议设备间的双向数据交互，大幅降低系统集成复杂度，减少硬件投入成本。​

稳定的信号传输性能：该模块采用了 ABB 专有信号放大与滤波技术，能有效抑制工业现场常见的电磁干扰（EMI）、射频干扰（RFI），确保信号在长距离传输（最远支持 100 米以太网传输）过程中无丢包、无延迟。同时，模块支持信号冗余传输设计，当主传输链路出现故障时，可自动切换至备用链路，保障关键数据传输不中断，提升系统运行可靠性。​

灵活的安装与扩展：ABB IMBLK01 采用标准化 DIN 导轨安装设计，体积小巧（仅占 35mm 标准导轨 2 个安装位），可轻松集成到各类工业控制柜中，节省安装空间。此外，模块支持级联扩展，最多可将 8 个ABB IMBLK01 模块通过菊花链方式连接，实现更多设备接入，满足大型工业系统多设备互联的扩展需求，且扩展过程无需重新配置系统核心参数，简化扩容操作。​

智能诊断与运维：ABB IMBLK01 具备完善的自诊断与状态监测功能，通过模块自带的 LED 指示灯（电源、通信、故障指示灯），工作人员可直观判断模块工作状态；同时，模块可通过 ABB Control Builder 软件远程上传工作日志，包括通信速率、数据传输量、故障代码等信息，方便运维人员实时掌握模块运行情况，快速定位并解决通信故障，缩短设备停机维护时间。​

The ABB IMBLK01 interface module stands out in industrial automation for its exceptional connectivity and protocol compatibility. Designed to bridge communication gaps between diverse industrial devices, it supports multiple key industrial Ethernet protocols including Profinet, Modbus TCP, and EtherNet/IP, enabling seamless data exchange without the need for additional conversion hardware. This versatility significantly simplifies system integration and reduces overall project costs for industrial users.​

With advanced signal processing and redundancy features, the ABB IMBLK01 ensures reliable data transmission even in harsh industrial environments. Its built-in EMI/RFI filtering technology minimizes signal distortion, while redundant communication paths prevent critical data loss in case of primary link failures. The module’s compact DIN-rail design and cascading capability (up to 8 units daisy-chained) offer flexible installation and easy scalability, making it suitable for both small-scale machine connectivity and large-scale factory automation systems. Additionally, remote diagnostics via ABB Control Builder software allows for proactive maintenance, reducing unplanned downtime and enhancing overall operational efficiency.​

IMBLK01 技术规格​

​

​

应用领域​

在汽车制造行业，ABB IMBLK01 有着广泛的应用。汽车整车生产线中，需要连接焊接机器人、涂装设备、装配机械臂等多种自动化设备，这些设备往往采用不同的通信协议（如机器人用 Profinet，涂装设备用 Modbus TCP）。ABB IMBLK01 可作为中间转接节点，实现不同协议设备间的实时数据交互，比如将焊接机器人的工作状态数据传输至涂装设备控制系统，确保各工序节拍同步，避免因设备通信不畅导致的生产线停滞，提升整车生产效率。​

冶金行业也是 ABB IMBLK01 的重要应用场景。在钢铁厂的热轧生产线中，加热炉的温度传感器、轧机的压力监测仪表、输送带的速度控制器等设备，需要将采集到的数据实时传输至中央监控系统。由于这些设备来自不同厂商，通信协议存在差异，ABB IMBLK01 可通过多协议兼容能力，将各类设备的信号统一转换为中央系统支持的协议格式，实现数据集中监控与分析，帮助操作人员及时调整生产参数，保障热轧钢材的尺寸精度和质量稳定性。​

此外，在能源行业的风力发电场中，ABB IMBLK01 同样发挥着关键作用。风电场的每台风机都配备了转速传感器、振动监测器、变桨控制器等设备，这些设备需要与风场中央控制系统进行数据通信，实现风机运行状态监控与远程控制。ABB IMBLK01 可安装在风机控制柜内，将风机本地设备的信号通过稳定的以太网链路传输至中央系统，同时支持多模块级联，满足大型风电场多台风机的集中互联需求，确保风电场整体运行效率，减少因通信故障导致的风机停机损失。​

相关产品​

1. ABB IM360：与ABB IMBLK01同属接口模块系列，前者为分布式 I/O 接口模块，主要用于扩展远程 I/O 设备的以太网连接，适用于现场设备分散的场景，与ABB IMBLK01 的设备间协议转换功能形成互补，共同构建完整的分布式控制网络。​
2. ABB AC500 PLC：ABB 旗下的可编程逻辑控制器，可与ABB IMBLK01无缝对接，作为系统控制核心，通过ABB IMBLK01 接收来自不同设备的数据，并下发控制指令，构成 “控制 – 连接 – 执行” 的完整自动化回路，适用于中大型工业控制系统。​
3. ABB PanelView 800 HMI：人机界面产品，可通过ABB IMBLK01与现场各类设备建立通信，实时显示设备运行数据（如传感器数值、设备状态），工作人员也可通过 HMI 下发操作指令，经ABB IMBLK01 传输至执行设备，实现可视化操作与监控。​
4. ABB IMBLK02：ABB IMBLK01的升级版本，相比前者增加了 5G 工业网关功能，支持无线数据传输，适用于设备不便布线的场景（如户外矿山设备、移动机械），同时保留了多协议兼容能力，扩展了模块的应用范围。​
5. ABB PSR60-1200-70 电源模块：工业级开关电源，可为ABB IMBLK01及其他自动化设备提供稳定的 24V DC 电源，具备过压、过流、短路保护功能，确保ABB IMBLK01 在电压波动环境下仍能正常工作，保障系统供电可靠性。​
6. ABB CM572：通信模块，主要用于 PLC 与上位机的高速数据交互，与ABB IMBLK01配合使用时，可实现 “PLC-ABB IMBLK01– 现场设备 – CM572 – 上位机” 的全链路数据传输，提升系统数据处理效率，适用于对通信速率要求较高的场景。​
7. ABB IOLINK-M：IO-Link 主站模块，支持 IO-Link 协议设备（如智能传感器、执行器）的接入，与ABB IMBLK01连接后，可将 IO-Link 设备的信号转换为以太网信号传输至控制系统，扩展了ABB IMBLK01 对低功耗智能设备的兼容能力。​

IMBLK01 ABB

安装与维护​

安装前准备：在安装ABB IMBLK01 之前，需先确认安装环境符合要求，确保控制柜内温度在 – 25℃ ~ 60℃之间，相对湿度不超过 95%（无凝露），且无明显粉尘、腐蚀性气体及强烈振动。同时，检查 35mm 标准 DIN 导轨的安装牢固性，测量导轨附近的电源电压是否为 24V DC（±15%），避免电压异常损坏模块。另外，需准备好 RJ45 网线（建议使用超五类屏蔽网线）、压线钳、螺丝刀等工具，并通过 ABB Control Builder 软件提前配置模块的通信参数（如 IP 地址、协议类型），确保模块接入系统后可快速通信。​

安装过程要点：将ABB IMBLK01 沿 DIN 导轨平稳推入，直至模块底部的卡扣与导轨完全卡合，轻轻晃动模块确认无松动。接线时，先连接电源线路，将 24V DC 电源的正负极分别接入模块的 “V+”“V-” 端子，注意极性不要接反；随后连接以太网线路，将 RJ45 网线水晶头插入模块的以太网端口，如需级联其他ABB IMBLK01 模块，需用网线连接前一个模块的 “OUT” 端口与后一个模块的 “IN” 端口。接线完成后，通电测试模块电源指示灯（绿色）是否正常亮起，通信指示灯（黄色）是否按预设协议规律闪烁，确认模块初步工作正常。​

维护建议：定期对ABB IMBLK01 进行维护检查，建议每 3 个月打开控制柜，用干燥的压缩空气或毛刷清理模块表面及以太网端口的粉尘，避免粉尘堆积影响散热或导致端口接触不良。每 6 个月通过 ABB Control Builder 软件查看模块的通信日志，检查数据传输速率、丢包率等参数是否正常，若出现丢包率过高的情况，需排查网线是否老化、接口是否松动或存在电磁干扰源。此外，避免在模块通电状态下插拔网线或电源线路，若需更换模块，需先切断电源，更换后重新配置通信参数并进行通信测试，确保模块与系统其他设备正常交互。
