ABB HS810 – PROFIBUS DP/PA 网关头站，工业通信桥梁！

描述

ABB HS810 (3BDH000305R0101)：这是一款由ABB设计制造的PROFIBUS DP/PA 网关的头站模块，它是 PROFIBUS Linking Device LD 800P 的核心组成部分。HS810作为网关的PROFIBUS DP侧接口，能够连接最高达12 Mbit/s的PROFIBUS DP网络，并透明地将数据转发至连接的PROFIBUS PA段。它支持多达5个Power Link模块，每个模块可创建一个PROFIBUS PA段，最多连接125个PA设备。HS810具备自动波特率检测功能，无需复杂配置，易于集成和维护。该模块适用于各种工业自动化应用，尤其是在需要将PROFIBUS PA现场仪表连接到PROFIBUS DP上位控制系统（如ABB System 800xA或其他PLC/DCS）的场景，并且适用于Ex-Zone 2 / Div. 2 防爆区域，确保在危险环境下的安全运行。

产品详细说明

ABB HS810 3BDH000305R0101 产品概述

各位兄弟们，今天咱就来深入扒一扒这个ABB的“通信能手”—— ABB HS810 (3BDH000305R0101) 模块。这块板卡在工业自动化领域可不是一般的角色，它是一个专门为 PROFIBUS DP/PA 现场总线系统设计的头站 (Head Station)，是 PROFIBUS Linking Device LD 800P 这个数据链接设备的核心组件。

简单来说，它的主要任务是作为PROFIBUS DP网络和PROFIBUS PA网络之间的“桥梁”或“翻译器”。想象一下，PROFIBUS DP通常运行在控制层，速度快，连接PLC/DCS；而PROFIBUS PA则运行在现场仪表层，速度相对慢，但能给仪表供电（本质安全），是过程自动化中常用的总线。HS810就是把这两者连接起来，让DP侧的控制器能够透明地与PA侧的各种现场仪表（如压力变送器、流量计、阀门定位器等）进行通信。

它的核心功能包括：

• 高速PROFIBUS DP连接：HS810作为DP侧的接口，支持最高达12 Mbit/s的PROFIBUS DP传输速率，确保与上位控制器（如ABB System 800xA、AC800M等）之间的高速数据交换。
• 透明的PROFIBUS PA集成：它能够将PROFIBUS PA段透明地连接到PROFIBUS DP，这意味着PA设备在DP侧就像是一个普通的DP从站，无需额外的复杂配置。每个PA设备可以直接被DP主站寻址。
• 多PA段扩展能力：一个HS810头站可以连接至少一个Power Link Module（如PL 810或PL 890），最多支持连接5个Power Link Module。每个Power Link Module可以创建一个新的PROFIBUS PA段，从而能够连接多达125个PROFIBUS PA设备（根据PROFIBUS PA规范）。
• 自动波特率检测：HS810具备自动检测PROFIBUS DP侧波特率的功能，这大大简化了安装和调试过程，无需手动设置。
• 无需配置：对于Linking Device本身，HS810和Power Link Module通常不需要额外的配置，通信是透明的，所有配置都通过上位DP主站进行。
• 诊断功能：模块上通常会有LED指示灯，用于显示设备状态和诊断信息，方便现场快速排查故障。
• 适用于危险区域：HS810模块通常被设计为适用于Ex-Zone 2 / Div. 2 防爆区域，这使得它可以在一些潜在爆炸性环境中使用，提高了系统的安全性和应用范围。

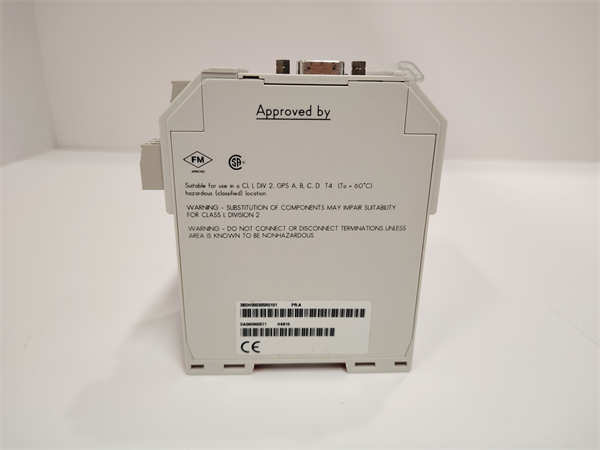

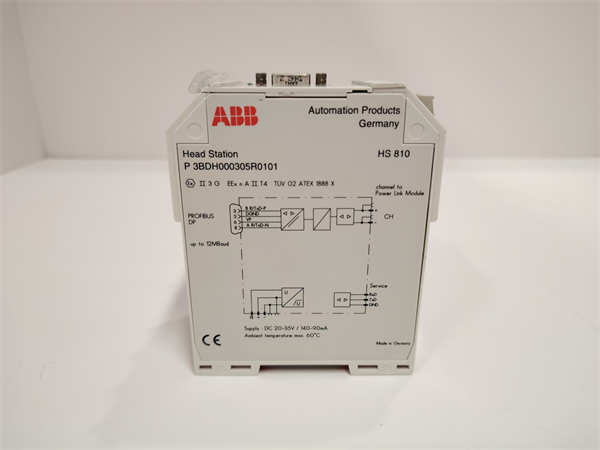

ABB HS810 3BDH000305R0101

ABB HS810 3BDH000305R0101 技术规格 (基于现有信息整合)

主要特点和优势

咱这块 ABB HS810 (3BDH000305R0101) 模块，为啥能在工业通信领域里吃得开？那可不是吹的，都是实打实的本事！

首先，高效连接 PROFIBUS DP 与 PA：这是HS810的核心优势。它就像一个高效的翻译官，能够把高速的PROFIBUS DP网络（通常连接PLC/DCS）和用于现场仪表、具备本质安全功能的PROFIBUS PA网络完美桥接起来。这意味着您的上位控制器可以直接透明地访问和控制PA现场设备，大大简化了系统架构和调试工作，提升了整个工厂通信的效率。

其次，高度智能，易于安装与维护：HS810具备自动波特率检测功能，插上去就能自动识别PROFIBUS DP的通信速度，基本是“傻瓜式”安装，无需复杂的 DIP 开关或软件配置。这种**“无需配置”**的特性极大减少了工程师的调试时间和潜在的人为错误，让现场的安装和维护工作变得异常便捷。

再来，强大的扩展能力，满足大规模应用：一个HS810头站能够连接多达5个Power Link模块，这意味着它能创建多个独立的PROFIBUS PA段，从而连接多达125个PROFIBUS PA设备。这种强大的扩展能力，使得HS810能够轻松应对从小型到大规模的各种过程自动化项目，无论是大型化工厂还是复杂的电力设施，都能提供可靠的通信支持。

最后，工业级设计，适应严苛环境：HS810按照工业标准设计和制造，具备坚固耐用的特性。它能够稳定运行在宽泛的温度范围，并且适用于Ex-Zone 2 / Div. 2 等潜在爆炸性环境。这种高可靠性和环境适应性，确保了在恶劣工业条件下，通信链路依然稳定可靠，保障了生产过程的连续性和安全性。

应用领域

这块 ABB HS810 (3BDH000305R0101) 模块，在咱们工业界那可是个“通信枢纽”，应用场景主要集中在：

首先，过程工业：这是它的主要战场。在石油天然气、化工、制药、食品饮料、水处理、纸浆和造纸等行业，大量的现场仪表（如压力变送器、流量计、温度传感器、阀门定位器等）都采用PROFIBUS PA协议。HS810作为连接这些PA设备的网关，使得它们能够与上位DCS (分布式控制系统) 或PLC (可编程逻辑控制器) 进行通信，实现整个生产过程的自动化控制和监测。

再就是 电力和能源行业：在电厂、变电站等地方，也可能存在使用PROFIBUS PA的仪表或执行器。HS810能够将这些设备集成到PROFIBUS DP主干网中，从而实现对发电机组辅助系统、冷却系统、脱硫脱硝设备等的精确控制和数据采集。

此外，在一些对现场总线集成和防爆有要求的其他重工业领域，例如：

• 冶金行业：在钢厂、铝厂等，用于过程参数的采集和设备控制。
• 采矿行业：在煤矿、选矿厂等，连接各种传感器和执行器。
• 危险区域应用：由于其Ex-Zone 2 / Div. 2 认证，特别适用于那些存在易燃气体、蒸气或粉尘的区域，确保通信系统的安全运行。

它就是那个“现场通信专家”，为各种复杂和高要求的工业自动化项目提供高效、可靠的“数据桥梁”支持！

相关产品

跟咱们 ABB HS810 (3BDH000305R0101) 模块“沾亲带故”的兄弟姐妹们也不少，都是ABB PROFIBUS解决方案里的好搭档：

• ABB Power Link Module (PL 810 / PL 890)：这些是与HS810配套使用的模块，每个PL模块创建一个PROFIBUS PA段。PL 890还提供了本质安全接口，用于连接Ex-Zone 1/0区域的PA设备。
• ABB PROFIBUS DP 主站模块：如ABB System 800xA (例如CI854A、CI868等通信接口模块)、AC800M系列控制器中带有PROFIBUS DP接口的CPU模块等，它们是HS810在DP侧的上位控制器。
• PROFIBUS PA 现场仪表：各种符合PROFIBUS PA标准的传感器和执行器，例如压力变送器、流量计、温度传感器、阀门定位器等。
• ABB S800 I/O 系统：虽然HS810主要用于PROFIBUS PA，但在更广泛的ABB自动化解决方案中，S800 I/O系列模块（如AI810, DO810, CI840A等）也是常见的I/O设备，可能与PROFIBUS DP网络连接。
• PROFIBUS 电缆和连接器：用于连接DP和PA网络的专用总线电缆、终端电阻和连接器。
• ABB Engineering Tools (如Control Builder 等)：用于配置、诊断PROFIBUS网络和连接到ABB控制系统的工具。

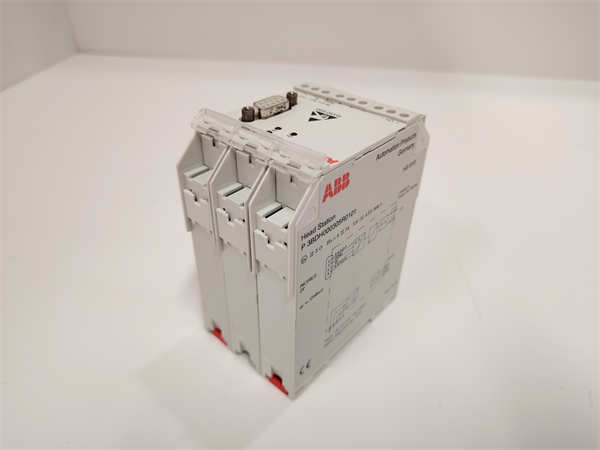

ABB HS810 3BDH000305R0101

安装与维护

安装前准备

在安装 ABB HS810 (3BDH000305R0101) 模块之前，各位老铁，你可得把功课做足了！

1. 安全第一：首先，确保你手头儿的模块是原厂正品，包装完好无损。然后，断电！断电！断电！这是咱们工业现场永远的第一原则，特别是涉及到电气接线和系统模块的插拔，安全永远是第一位的，千万别拿自己的安全开玩笑。
2. 静电防护：在操作任何电路板之前，务必佩戴防静电腕带并接地，或者采取其他静电防护措施。静电是电子元件的“隐形杀手”，一个不小心可能就把好好的模块给“烧”了。
3. 环境检查：检查一下安装位置（通常是控制柜或机箱内），确保有足够的空间，且符合HS810的IP20防护等级和工作温度范围（0°C 至 +60°C）。如果是在防爆区域，务必确保安装符合相关防爆标准和规定。
4. 文档查阅：严格按照ABB提供的官方安装手册 (例如PROFIBUS Linking Device LD 800P 用户手册)和系统接线图进行操作。确认模块的正确安装方式、PROFIBUS DP和PROFIBUS PA的接线端子连接、终端电阻的设置以及与Power Link模块的连接。任何错误的接线或插拔都可能导致设备损坏或系统故障。

维护建议

说起 HS810 的维护，由于它直接影响到现场设备的通信，日常的“体检”和“保养”是必不可少的。

1. 定期外观检查：“看”就是定期检查模块的外观，有没有物理损伤、连接器松动、灰尘堆积或腐蚀迹象。确保所有的接线都牢固可靠，特别是PROFIBUS电缆的连接。
2. LED指示灯监控：注意模块前面板上的任何LED指示灯状态。这些指示灯是快速判断模块工作状态和诊断潜在问题的重要依据。例如，电源、DP状态、PA状态等指示灯。如果发现异常灯亮起，应立即查阅手册进行故障排查。
3. 总线状态监控：通过上位DCS/PLC系统或专用的PROFIBUS诊断工具，定期监控PROFIBUS DP和PROFIBUS PA网络的状态。检查总线利用率、错误帧数量、设备在线状态等，对历史数据和日志的分析有助于预测潜在问题并进行预防性维护。
4. 清洁与散热：如果模块安装在多尘的环境中，可以定期进行清洁。使用干净的干燥压缩空气轻轻吹走灰尘。确保模块周围的散热空间不受阻碍，保持良好的通风。
5. 固件更新：当ABB发布新的固件更新时，评估是否需要升级，以获取新功能或修复已知问题。但请注意，升级前务必做好系统和应用数据备份，并严格按照官方升级指南操作。
6. 备件管理：对于关键的通信模块，建议备有备用件，以便在发生故障时能够快速更换，减少停机时间。
7. 专业服务：任何涉及到 HS810内部硬件故障排除、更换或复杂的网络故障诊断，都强烈建议由具备ABB资质的专业工程师进行操作，确保系统的正常运行和通信的可靠性。
