ABB GDB021BE01 门控模块 – 为电站/工业设备提供安全控制！

描述

ABB GDB021BE/GDB021BE01 HIEE300766R0001 是 ABB Advant OCS 自动化系统 中的 门控制单元（Gate Control Unit），专为工业电力电子设备设计，主要用于 晶闸管（Thyristor）或 IGBT 的触发信号管理。作为 整流器 / 逆变器控制链路 的核心组件，该模块通过精确生成和调节门极驱动信号，确保电力转换设备（如高压直流输电系统、工业变频器）的稳定运行。其 故障安全设计 与 高抗干扰能力，尤其适用于石油化工、冶金、电力等对可靠性要求极高的场景。

GDB021BE01 是 GDB021BE 的升级版，支持 冗余通信接口（如 PROFIBUS DP）和 增强型诊断功能，可与 PM864K01 安全控制器 或 DSQC 652 机器人控制模块 协同工作。模块通过 HIEE300766R0001 部件号 标识，采用 表面贴装技术（SMT） 和 2500V AC 光电隔离，可抵御工业环境中的电磁干扰（EMI）与接地环路影响。

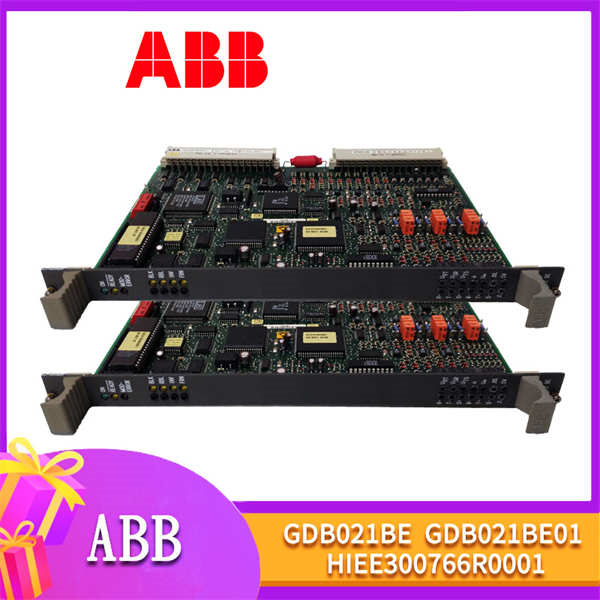

ABB GDB021BE GDB021BE01 HIEE300766R0001

技术规格

参数名称	参数值
产品型号	ABB GDB021BE/GDB021BE01 HIEE300766R0001
制造商	ABB
产品类型	门控制单元（电力电子控制模块）
信号类型	晶闸管触发信号（0-20V）、IGBT 门极驱动信号（±15V）
通信接口	PROFIBUS DP（GDB021BE01 支持冗余）、RS-485（可选）
隔离特性	信号与系统间光电隔离（2500V AC 测试电压）
供电电压	24V DC ±10%（功耗 ≤5W）
工作温度	0°C 至 +60°C（存储温度：-40°C 至 +85°C）
物理尺寸	120×80×150 mm（含安装支架）
安装方式	DIN 导轨安装（符合 IEC 60715 标准）
诊断功能	实时监测触发信号异常、通信链路状态、模块温度超限
认证标准	CE、UL 1998、ATEX（用于危险区域）
产品编号	HIEE300766R0001（GDB021BE01 专属部件号）

主要特点与优势

高精度信号管理：通过16 位 DAC 转换 和 可编程脉冲宽度调制（PWM），确保晶闸管 / IGBT 触发信号的精度（误差 <1%），适用于高压直流输电系统的换相控制。
冗余设计与可靠性：GDB021BE01 支持双通道 PROFIBUS DP 通信，当主链路故障时自动切换至冗余链路（切换时间 <50ms），配合 CRC 校验与超时监测，可有效识别数据传输错误。
强抗干扰能力：2500V AC 光电隔离与 金属屏蔽外壳 设计，可在钢铁厂轧机等强电磁环境中保持信号完整性，误触发率 <0.01%。
灵活诊断与维护：内置诊断功能通过控制器软件实时反馈触发脉冲频率、占空比等参数，配合LED 指示灯（电源、通信、故障），可快速定位模块异常状态，平均修复时间（MTTR）<15 分钟。

应用领域

电力传输与分配：在高压直流（HVDC）换流站中，GDB021BE01 作为 阀控系统（VBE）的核心模块，生成晶闸管触发信号，实现交直流转换与功率调节。其 SIL 2 认证 满足 IEC 61508 对关键电力设备的安全要求。
工业变频器：在冶金轧机驱动系统中，与ACS880 变频器 配合，通过 GDB021BE01 精确控制 IGBT 逆变器的开关时序，确保电机调速的平滑性与能效。
新能源领域：在光伏逆变器中，管理IGBT 模块 的导通 / 关断，优化直流 – 交流转换效率（>98%），并通过冗余通信链路实现远程监控与故障预警。

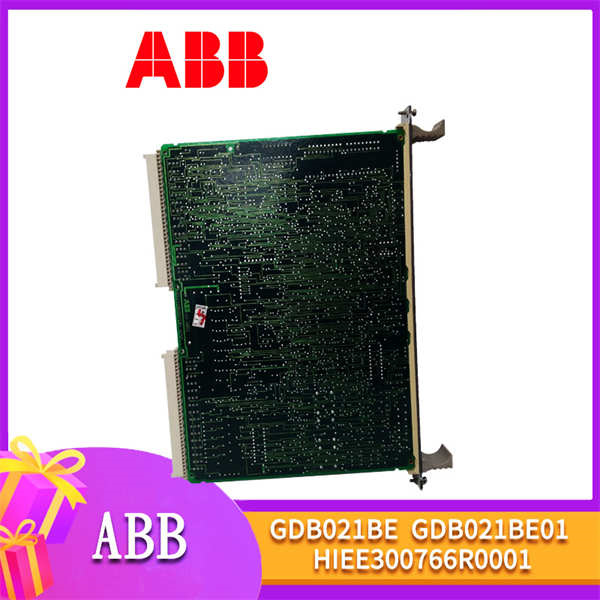

ABB GDB021BE GDB021BE01 HIEE300766R0001

安装与维护

安装要求：GDB021BE01 需安装在 ABB Advant OCS 标准机架中，通过 DIN 导轨固定，模块间间距 ≥20mm 以确保散热。触发信号电缆需采用 双绞屏蔽线（阻抗 100Ω），屏蔽层单端接地（接地电阻 <1Ω）。
组态设置：使用ABB Control Builder M 软件 配置触发脉冲频率（10-20kHz）、占空比（0-100%）及故障阈值（如过温保护温度 85°C）。
维护建议：定期检查LED 指示灯，绿色 “PWR” 灯常亮表示供电正常，黄色 “COM” 灯闪烁表示通信正常。每半年通过诊断工具校准触发信号精度，确保与晶闸管 / IGBT 的参数匹配。
