ABB EI813F | AC 800M 模拟量输入模块 | 停产备件维保分析

描述

关键技术规格

o产品型号: EI813F
o制造商: ABB
o所属系统: ABB Advant Controller / early AC 800M based System 800xA
o订货号: 3BDH000022R1
o输入通道数: 8通道
o信号类型: 电流（4–20 mA, 0–20 mA）或电压（0–5 V, 1–5 V），通过跳线或软件配置
o输入阻抗: 250 Ω（电流模式），≥100 kΩ（电压模式）
o分辨率: 14位
o精度: ±0.1% of full scale（@25°C）
o隔离等级: 每通道独立光电隔离，现场侧与系统侧 ≥500 V RMS
o供电: +24 VDC 由I/O底板（如TB840）提供
o安装方式: 插入专用端子基座，DIN导轨安装
o工作温度: 0°C 至 +60°C

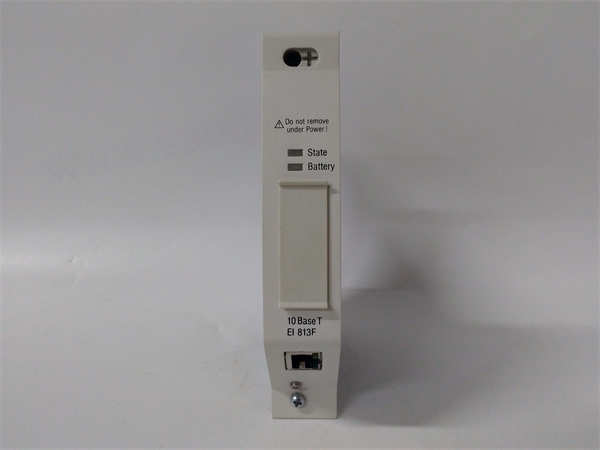

o物理标识: 模块标签明确标注“EI813F”及“3BDH000022R1”，部分版本带硬件修订后缀（如 Rev A/B）

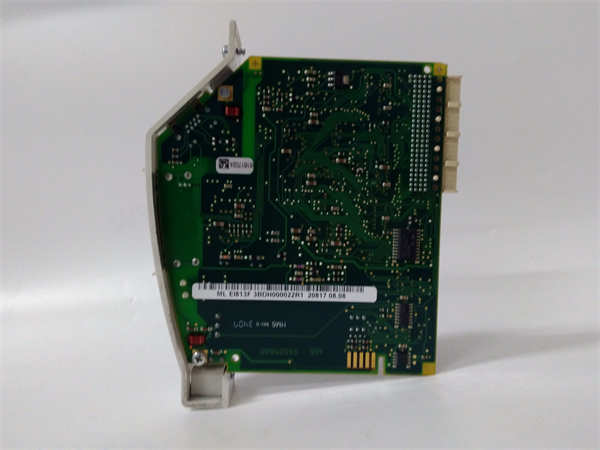

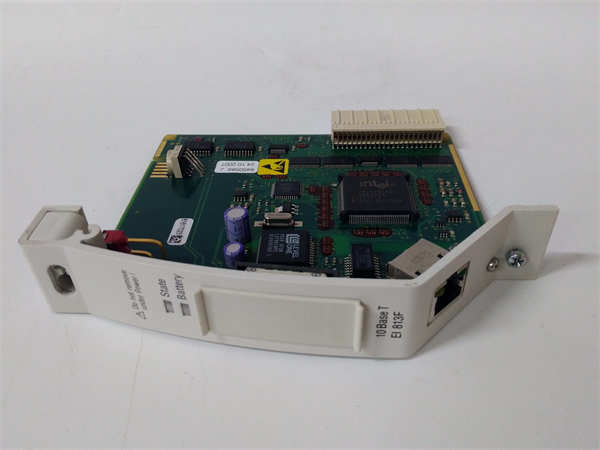

EI813F 3BDH000022R1

系统定位与停机影响

在ABB Advant及早期System 800xA架构中，EI813F是过程自动化系统的关键I/O组件，广泛应用于电力、石化、造纸等行业的锅炉控制、压缩机监测、反应器温度回路等场景。该模块通常部署于主控室或就地I/O柜，负责将现场变送器信号安全、准确地传递至AC 800M控制器。由于其通道数较少但隔离要求高，常用于高价值或高风险测点。一旦模块失效，关联的8个过程变量将变为无效状态，DCS操作画面显示“BAD”或“COMM LOST”，可能导致PID控制器输出锁定、报警风暴，甚至触发安全仪表系统（SIS）联锁。在连续流程工业中，此类故障可造成数小时乃至数天的非计划停机。

EI813F 3BDH000022R1

可靠性分析与常见故障点

尽管EI813F采用工业级设计，但在长期运行（尤其超过15年）后，其可靠性显著下降。典型故障模式包括：

1. 单通道或全通道信号漂移：内部采样电路中的运算放大器或基准电压源老化，导致读数系统性偏高或偏低，常规零点/量程校准无法完全修正。
2. 隔离屏障击穿：在雷击、电源浪涌或接地不良的工况下，光电耦合器或隔离变压器可能失效，造成现场侧高压窜入系统侧，损坏CPU或其他模块。
3. 背板通信中断：模块与底板连接器氧化或机械松动，导致间歇性离线，系统日志中频繁出现“I/O module communication fault”。
4. 配置参数丢失：在Advant系统中，部分通道配置存储于模块本地存储器，强电磁干扰可能导致配置错乱，需重新下装。

设计上的薄弱环节在于：无通道级状态指示灯、诊断信息有限、且不支持HART协议。预防性维护建议包括：每年使用标准信号源对所有通道进行全量程功能测试；检查端子基座螺丝扭矩及屏蔽层接地完整性；定期清理模块散热区域积尘；在雷雨季节前检查SPD（电涌保护器）状态。
