ABB EI813F 通讯模块 – 为DCS/PLC系统提供可靠网络连接！

描述

ABB EI813F 是 ABB AC 800M 自动化系统 中的 高性能模拟量输入模块，专为工业过程控制场景设计，用于精准采集 热电偶信号 及 毫伏级模拟信号。作为 AC 800M 系列 I/O 模块的核心组件，EI813F 具备高测量精度、强抗干扰能力与灵活的信号适配性，广泛应用于化工、电力、冶金等行业的温度、液位、压力等过程参数监测。

模块支持 8 通道独立输入，可兼容多种热电偶类型（如 K、J、T、E 型等）及毫伏信号（0-100mV），通过 软件组态 灵活切换信号类型，无需硬件调整。其 高精度 A/D 转换（24 位分辨率）与 低温漂设计（±50ppm/°C）确保测量误差 <0.1% 满量程，尤其适用于高精度温度控制场景（如化工反应釜温度监测）。

EI813F 采用 通道间光电隔离 与 系统隔离 技术（隔离电压 2500V AC），有效抵御工业环境中的电磁干扰（EMI）与接地环路影响。模块支持 热插拔 功能，可在系统运行时更换，配合 LED 状态指示灯（电源、通道故障、模块状态），简化调试与维护流程。内置的 断线检测 与 过压保护 功能，进一步提升了工业现场的可靠性。

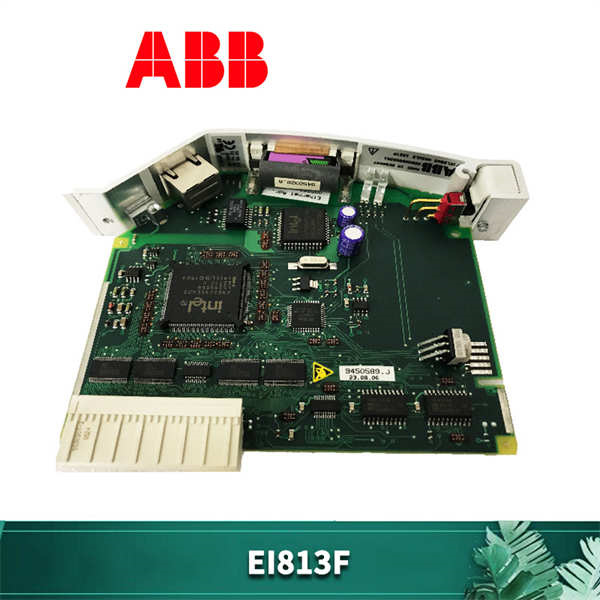

ABB EI813F

技术规格

主要特点与优势

1. 高精度信号采集：24 位 A/D 转换与低温漂设计，确保热电偶信号测量误差 <0.1% FS，满足化工反应釜、玻璃熔炉等高精度温控需求。
2. 灵活信号适配：通过 ABB Control Builder M 软件组态，可快速切换 8 通道的信号类型（热电偶 / 毫伏），无需更换硬件，适配多场景测量。
3. 强抗干扰能力：2500V AC 光电隔离与屏蔽设计，抵御电机、变频器等设备的电磁干扰，在钢铁厂轧机温度监测中表现稳定。
4. 可靠诊断与保护：实时检测热电偶断线、输入过压（>±30V），通过 LED 灯与控制器报警信号提示故障，缩短排查时间。
5. 系统兼容性：无缝集成于 AC 800M 控制系统，与 PM864 控制器、TB820 端子板配合使用，支持冗余 I/O 配置（需搭配冗余机架）。

应用领域

• 化工过程控制：采集反应釜、精馏塔的热电偶温度信号（如 K 型热电偶，-200-1372°C），通过 EI813F 传输至 AC 800M 控制器，实现温度闭环控制。
• 电力行业：监测汽轮机缸体、锅炉管壁温度（S 型热电偶，0-1600°C），模块的高精度确保设备过热保护的准确性。
• 冶金工业：用于轧钢机轧辊温度测量（E 型热电偶，-270-1000°C），抗干扰设计适应高电磁环境。
• 食品与制药：在无菌发酵罐中，通过 EI813F 采集 Pt100 毫伏信号（经变送器转换），监控发酵温度，符合 FDA 对过程精度的要求。

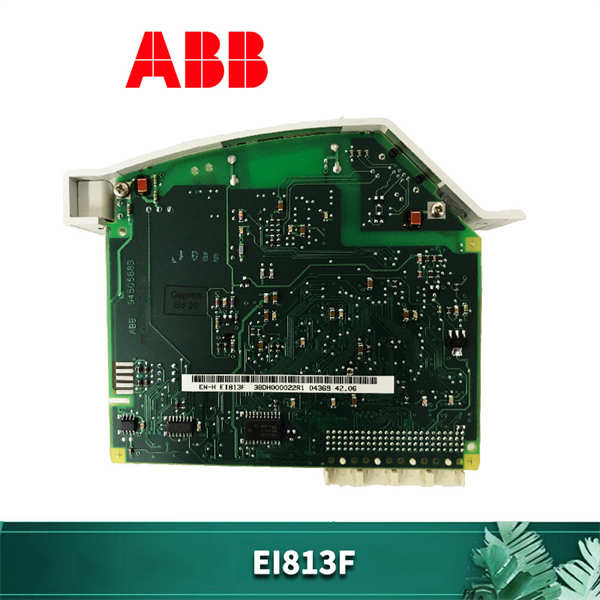

ABB EI813F

相关产品

1. PM864：AC 800M 主控制器，接收 EI813F 采集的模拟量信号，执行控制逻辑。
2. TB820：端子板，用于 EI813F 的信号接线与保护，支持弹簧式接线端子。
3. AO810：模拟量输出模块，与 EI813F 配合，实现 “采集 – 控制 – 输出” 闭环（如阀门调节）。
4. DI803：数字量输入模块，与 EI813F 同属 AC 800M I/O 系列，用于采集开关量信号。
5. PS802：24V DC 电源模块，为 EI813F 及其他 I/O 模块提供稳定供电。
6. CI854：PROFIBUS DP 通信模块，实现 EI813F 与远程 I/O 站的通信（如需分布式配置）。
7. EI803F：同系列模拟量输入模块，支持 4-20mA 信号，可与 EI813F 互补使用。

安装与维护

• 安装要求：EI813F 需安装在 AC 800M 标准 I/O 机架（如 UR820），通过 DIN 导轨固定，模块间间距 ≥20mm 保证散热。接线需使用屏蔽双绞线（热电偶信号建议采用专用补偿导线），屏蔽层单端接地（接地电阻 <1Ω）。
• 组态设置：通过 ABB Control Builder M 软件配置通道信号类型（如 K 型热电偶）、采样速率（默认 1 次 / 秒）及断线检测阈值（默认 20mV）。
• 维护提示：正常运行时，“PWR” 灯（绿色）常亮，“FAULT” 灯（红色）熄灭。若某通道 “FAULT” 灯亮，需检查接线是否松动、热电偶是否断线或信号是否超量程。建议每年通过标准信号源校准一次模块精度，确保测量准确性。
