ABB DSRF197 – MasterPiece 200/1 S100 I/O 机架基础，电源/总线分配中心！

Description

DSRF197 产品概述

ABB DSRF197 模块，物料号 3BSE019297R1，是 ABB Advant OCS 和 MasterPiece 自动化系统里 S100 I/O 子系统的基础框架。它本质上是一个高品质的印刷电路板（PCB），集成了所有 I/O 模块所需的电气和通信连接。

这块文件板的主要作用是充当 I/O 模块的中央通信节点和电源分配中心。它提供了 12 个标准插槽（具体数量可能因版本略有不同），这些插槽通过内部印刷的导电通路连接到高速的 MasterBus 300 (MB300) 背板总线。当 I/O 模块（如 DSDI110A、DSDO115A）插入到这些槽位时，它们不仅获得了运行所需的 24 VDC 系统电源，同时也获得了与总线通信模块 DSBC176 进行数据交换的高速数据通路。DSRF197 的设计必须极其稳健，以确保在复杂的工业环境中，多达十几个 I/O 模块能够并行、可靠地与主控制器进行实时数据传输。它是分布式 I/O 系统中，数据实时性和电源稳定性的硬件保障。

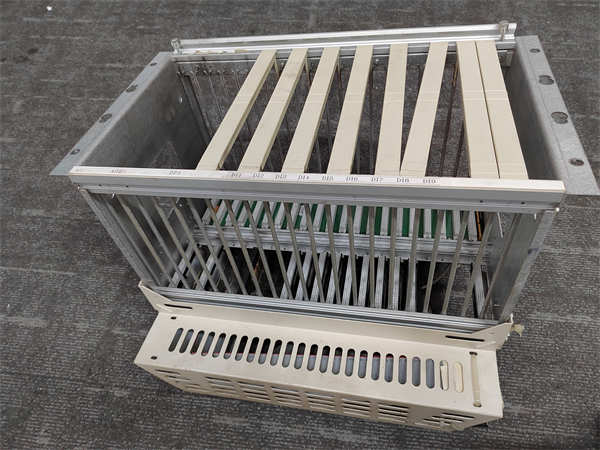

DSRF197 3BSE019297R1 ABB

主要特点和优势：

高可靠性 MasterBus 300 背板总线集成： DSRF197 的核心是其内置的 MB300 背板总线。该总线是高速、确定性（Deterministic）的，专为工业控制应用设计。背板的设计确保了所有插槽之间的数据信号完整性（Signal Integrity）和最小的时序偏差（Timing Deviation），这对于实现 I/O 模块和主控制器之间毫秒级的实时通信至关重要。作为基础硬件，DSRF197 必须保证在高温、高湿和振动环境下，总线连接的长期稳定可靠性。

电源分配和隔离功能： 3BSE019297R1 负责将输入到 I/O 站的 24 VDC 系统电源和现场电源（如果共用）安全、稳定地分配给所有模块。背板设计中通常包含去耦电容（Decoupling Capacitors）和滤波电路，以抑制电源线上的瞬态噪声和纹波，确保插入的 I/O 模块（尤其是敏感的模拟量模块）获得高质量的、干净的供电。这有助于提高整个 I/O 站的抗电磁干扰能力（EMI Immunity）。

模块化和高密度 I/O 系统的物理基础： DSRF197 文件板是实现 ABB S100 I/O 模块化架构的关键。它提供了一个统一的物理接口，使得不同类型的 I/O 模块可以即插即用（Plug-and-Play），简化了系统的配置和扩展。当系统需要增加新的 I/O 点时，只需将模块插入背板的空闲槽位，并在软件中配置即可，极大地提高了系统的维护效率和灵活性。

The ABB DSRF197 (3BSE019297R1) functions as the essential Backplane or I/O File Board for the Advant OCS/S100 I/O system, providing the fundamental physical, power, and communication infrastructure for all installed I/O modules. Crucially, the DSRF197 integrates the high-speed, deterministic MasterBus 300 (MB300) parallel backplane bus. This robust internal bus ensures high-integrity, real-time data exchange between the various I/O cards (Digital, Analog, Pulse) and the primary communication module (e.g., DSBC176). The entire performance of the I/O rack is dependent on the signal integrity and power stability maintained by this central board.

Beyond communication, the 3BSE019297R1 manages the reliable distribution of the 24 VDC power to all 12 slots, incorporating filtering and conditioning elements to mitigate power noise and transients. This design is paramount for safeguarding the sensitive electronic components of the I/O modules and ensuring accurate signal processing. As the physical foundation, the DSRF197 enables the modular and scalable configuration of the S100 I/O system, allowing operators to easily insert and configure a mix of I/O types, thus providing a highly flexible and robust platform for process control.

应用领域：

ABB DSRF197 模块被应用于所有采用 ABB S100 I/O 系统的工业现场，作为 I/O 站点的机柜安装基础。

在流程工业（如化工、石油、制药）中，中央控制室通过多个 I/O 站连接到分散的现场设备。DSRF197 文件板为这些远程 I/O 站提供了一个高度可靠的硬件平台，确保无论 I/O 点位如何分布，数据都能通过 MasterBus 300 稳定传输。

在电力、冶金和交通控制等对系统抗冲击能力要求高的环境中，DSRF197 的坚固设计和优异的电源分配能力，确保了 I/O 模块即使在瞬时电压波动或强电磁干扰下，也能保持稳定的运行。

相关产品：

DSBC176 3BSE019216R1： 必须与 DSRF197 配合使用，通常占据背板的一个专用槽位，作为 I/O 站的通信接口。

DSDI110AV1 / DSDO115A / DSAI130D / DSAO120A： DSRF197 所兼容和承载的各类功能 I/O 模块。

DSQC 238： 典型的 MasterPiece 200/1 I/O 机械机箱/框架，DSRF197 文件板通常安装在其中。

Advant Controller 450 / MasterPiece 200/1： DSRF197 所在的 I/O 站最终连接的主控制器。

DSRF198 / DSRF196： DSRF197 的其他槽位数或版本，功能类似但物理尺寸和容量可能不同。

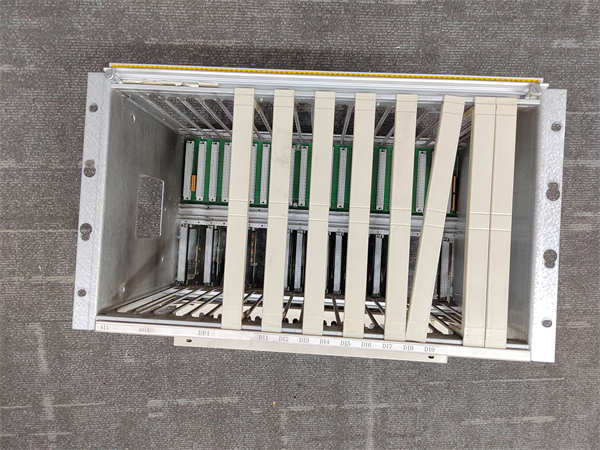

DSRF197 3BSE019297R1 ABB

安装与维护

安装前准备: DSRF197 3BSE019297R1 的安装必须在完全断电且符合 ESD 规范的环境下进行。由于它是背板，安装过程涉及到机柜框架的固定以及外部电源和通信电缆的连接。必须确保 24 VDC 主电源输入接口（通常位于板卡边缘）连接正确且可靠。在插入 I/O 模块前，应检查所有插槽是否有灰尘或异物，并确认背板固定牢固。

维护建议: DSRF197 作为一个被动组件，本身故障率很低。维护重点是确保其工作环境稳定：

清洁度： 定期清除插槽和板卡上的灰尘，防止短路或接触不良。

连接性： 检查所有 I/O 模块与背板的连接紧密，紧固螺丝无松动；检查连接 DSBC176 的 MasterBus 300 通信线缆无氧化或损伤。

电源： 监控 I/O 站的 24 VDC 供电质量，确保输入电压稳定，避免过压或欠压对背板及模块造成长期损伤。
