ABB DSMB-02C 3AFE64666606 控制板卡 – 适配 ACS 系列驱动器，高精度电机控制核心！

描述

ABB DSMB-02C 3AFE64666606是 ABB 公司专为工业伺服驱动系统研发的高精度控制板卡，主要用于 ABB ACS880、ACS6000 等系列伺服驱动器的信号扩展与控制逻辑执行，在伺服系统中承担 “信号中枢” 的角色 —— 它能接收来自可编程逻辑控制器（PLC）的控制指令，将模拟量（如 4-20mA 转速指令）、数字量（如启停信号）转换为伺服驱动器可识别的信号，同时反馈驱动器的运行状态（如电机转速、故障代码），实现电机的精准调速与稳定控制。​

作为伺服驱动系统的核心接口组件，ABB DSMB-02C 3AFE64666606具备出色的兼容性与稳定性，无需复杂调试即可与同品牌伺服驱动器无缝对接，也可通过适配接口与第三方 PLC（如西门子 S7 系列）协同工作。其采用工业级芯片与强化抗干扰设计，即便在工业现场存在电磁辐射、电压波动等复杂情况，也能确保信号传输的准确性与实时性，有效避免因信号失真导致的电机转速波动或停机。无论是在数控机床、自动化生产线还是工业机器人领域，ABB DSMB-02C 3AFE64666606都能凭借可靠的性能，成为伺服控制环节中不可或缺的关键部分。​

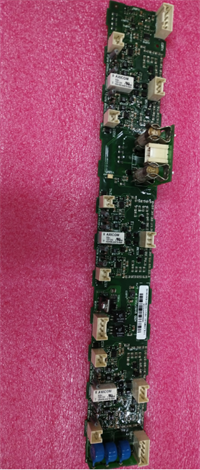

DSMB-02C 3AFE64666606 ABB

主要特点和优势​

高精度信号处理能力：ABB DSMB-02C 3AFE64666606支持模拟量（4-20mA/0-10V）与数字量（PNP/NPN）双类型输入，模拟量信号采集精度达 ±0.1%，能精准识别 PLC 发送的细微转速指令变化，确保伺服电机转速调节误差≤0.05%，满足数控机床主轴、工业机器人关节等对控制精度要求极高的场景。同时，模块具备信号滤波功能，可过滤工业现场的高频噪声，避免虚假信号导致的电机误动作，保障伺服系统运行稳定性。​

强抗干扰与环境适应：为应对工业现场复杂的电磁环境，ABB DSMB-02C 3AFE64666606采用多重电磁兼容（EMC）防护设计，符合 IEC 61000-6-2 工业环境抗扰度标准，能抵御射频干扰（RFI）、电磁辐射（EMI）及电压尖峰冲击。其工作温度范围覆盖 – 20℃~+65℃，可适应高温车间（如冶金轧制生产线）与低温仓储（如冷链设备伺服控制）等不同环境，无需额外配置温控设备，提升模块在各类极端工况下的适用性。​

灵活的接口扩展与诊断：ABB DSMB-02C 3AFE64666606配备 8 路数字量输入、4 路数字量输出及 2 路模拟量输入接口，可根据实际控制需求扩展外部传感器（如位置编码器）、执行器（如制动单元），无需额外添加扩展模块，降低系统集成成本。同时，模块具备完善的自诊断功能，可实时监测自身供电状态、信号传输链路，当出现接口故障、电源异常时，能通过 LED 指示灯（如红色故障灯常亮）直观提示，并将故障信号反馈至 PLC，方便运维人员快速定位问题，缩短故障排查时间。​

高可靠性与长寿命设计：ABB DSMB-02C 3AFE64666606采用无铅焊接工艺与工业级元器件，经过 1000 小时高温老化测试与 10 万次启停循环测试，平均无故障工作时间（MTBF）超过 8 万小时，远高于行业平均水平。模块 PCB 板采用防潮、防腐蚀涂层处理，能抵御工业现场的粉尘、湿气侵蚀，延长模块使用寿命，减少因组件老化导致的伺服系统停机维护次数。​

The ABB DSMB-02C 3AFE64666606 stands as a high-precision control board for industrial servo drive systems, delivering exceptional signal processing capabilities to ensure accurate motor control. Compatible with ABB ACS880 and ACS6000 series servo drives, it seamlessly converts PLC commands (analog 4-20mA/0-10V or digital signals) into drive-recognizable instructions, enabling servo motors to operate with speed regulation errors as low as 0.05%—critical for precision applications like CNC machine spindles and robotic joints.​

Its robust EMC protection (compliant with IEC 61000-6-2) shields against industrial electromagnetic interference, while the wide operating temperature range (-20℃ to +65℃) ensures reliability in harsh environments, from high-temperature metallurgical lines to low-temperature cold storage. With integrated self-diagnostic functions and durable industrial-grade components (MTBF over 80,000 hours), the DSMB-02C minimizes unplanned downtime, making it a trusted choice for demanding servo control applications.​

ABB DSMB-02C 3AFE64666606 技术规格​

​

​

应用领域​

在数控机床行业，ABB DSMB-02C 3AFE64666606发挥着关键的伺服控制作用。数控机床的主轴与进给轴需通过伺服系统实现高精度转速与位置控制，该模块可接收 PLC 发送的 4-20mA 转速指令（如主轴 1000rpm 指令），将信号转换后传输至 ABB ACS880 伺服驱动器，驱动电机精准运行。其 ±0.1% 的模拟量精度能确保主轴转速波动≤5rpm，满足精密零件加工（如航空零部件钻孔）的精度要求；同时，模块反馈的电机运行状态信号（如负载率），可帮助 PLC 实时调整切削参数，避免因过载导致的主轴损坏，保障数控机床加工效率与产品质量。​

工业机器人领域也是ABB DSMB-02C 3AFE64666606的核心应用场景之一。六轴工业机器人的每个关节均配备伺服电机与驱动器，模块可作为关节伺服系统的信号中枢，接收机器人控制器（如 ABB IRC5）的启停、转速信号，协调各关节电机同步动作（如机械臂抓取工件时的关节联动）。其强抗干扰能力能抵御机器人工作时的电磁辐射，避免信号干扰导致的关节动作偏差；宽温工作范围可适应机器人在汽车焊接车间（高温）、食品包装车间（低温）等不同环境的运行需求，确保机械臂动作精准、稳定。​

在自动化生产线的输送设备控制中，ABB DSMB-02C 3AFE64666606同样不可或缺。生产线的伺服输送带需根据产品检测信号（如光电传感器检测到工件）调整运行速度，模块可接收 PLC 发送的数字量启停信号与模拟量速度指令，控制 ABB ACS6000 伺服驱动器驱动输送带电机 —— 当检测到工件时，模块接收 “减速” 指令，将输送带转速从 1m/s 降至 0.3m/s，便于后续工序抓取；无工件时恢复高速运行，提升输送效率。其完善的诊断功能可实时监测输送带电机状态，若出现过载，立即反馈故障信号至 PLC，触发输送带停机，避免电机烧毁。​

相关产品​

1. ABB DSMB-01C 3AFE64666605：与ABB DSMB-02C 3AFE64666606同属伺服控制板卡系列，区别在于信号接口数量（DSMB-01C 为 1 路模拟量、6 路数字量），适用于控制需求较简单的伺服场景（如单轴输送设备）。​
2. ABB ACS880-01-072A-3：ACS880 系列伺服驱动器，是ABB DSMB-02C 3AFE64666606的核心配套设备，模块需与该驱动器配合使用，实现伺服电机的驱动与控制，适配5kW 以下电机。​
3. ABB ACS6000-0400-3：ACS6000 系列高压伺服驱动器，可与ABB DSMB-02C 3AFE64666606适配，用于高压大功率伺服电机（如 200kW 以上）控制，适用于冶金、矿山等重载场景。​
4. ABB RDCU-02C 3AFE64666608：伺服驱动器控制单元，与ABB DSMB-02C 3AFE64666606协同工作，前者负责电机驱动信号输出，后者负责外部信号交互，共同构成伺服控制系统核心。​
5. ABB 3HAC031683-001：工业机器人伺服电机编码器，可与ABB DSMB-02C 3AFE64666606配合，将电机位置信号反馈至模块，实现电机位置闭环控制，提升机器人关节定位精度。​
6. 西门子 S7-1200 CPU 1214C：第三方 PLC，可通过ABB DSMB-02C 3AFE64666606的信号接口与 ABB 伺服驱动器通信，发送控制指令，适用于多品牌设备集成的自动化系统。​
7. ABB TB510 3AFE68000351：伺服系统端子板，与ABB DSMB-02C 3AFE64666606配套使用，提供外部信号（如传感器、执行器）的接线接口，简化模块接线操作，提升信号传输可靠性。​

DSMB-02C 3AFE64666606 ABB

安装与维护​

安装前准备：安装ABB DSMB-02C 3AFE64666606前，需先确认伺服驱动器型号（如 ACS880）是否兼容，检查驱动器内部安装槽是否清洁、无异物。准备好适配的螺钉（M3×8mm）与绝缘扳手，确保安装工具无导电杂质；同时，需用万用表检测 24V DC 电源电压，确保在 21.6V~26.4V 范围内，避免电压异常损坏模块。此外，需提前梳理外部信号线缆（模拟量、数字量），做好标识，避免接线混淆。​

安装过程要点：打开 ABB 伺服驱动器柜门，将ABB DSMB-02C 3AFE64666606对准驱动器内部安装槽，缓慢推入至定位孔对齐，用 M3 螺钉将模块固定，扭矩控制在 0.8~1.0N・m，避免螺钉过紧损坏模块 PCB 板。随后，按照模块接线图，将 24V DC 电源正负极接入模块电源端子，注意极性不可接反；将 PLC 的模拟量指令线缆、数字量信号线缆分别接入对应接口，接线完成后轻轻拉扯线缆，确认连接牢固；最后，关闭驱动器柜门，通电前检查所有接线无误，避免短路风险。​

维护建议：日常维护ABB DSMB-02C 3AFE64666606时，建议每 6 个月定期检查模块外观，查看 LED 指示灯状态（正常工作时绿色指示灯常亮），若出现红色故障灯，需通过驱动器人机界面（HMI）查询故障代码。定期清理驱动器内部灰尘（用干燥压缩空气），避免灰尘堆积导致模块散热不良；检查模块接线端子是否松动，若有松动需及时紧固。
