ABB DSDP150 57160001-GF – 编码器输入单元，频率测量高达10kHz！

描述

ABB DSDP150 57160001-GF 是 ABB Advant OCS 过程控制系统 的核心 脉冲编码器输入单元，专为工业自动化场景设计，提供 高精度位置与速度测量的一体化解决方案。作为分布式 I/O 架构的关键组件，ABB DSDP150 支持 增量型 / 绝对型编码器信号采集，可无缝集成至 PLC、DCS 或运动控制系统，实现机械设备的实时状态监控与闭环控制。其 2500V RMS 光电隔离技术 与 冗余设计，尤其适用于冶金、汽车制造、智能装备等对可靠性要求极高的行业。

ABB DSDP150 采用模块化设计，支持 2 路独立输入通道，可同时处理高达 10 kHz 的脉冲信号，并通过 RS-485 接口 实现与上位机的高速数据交互。模块内置 数字滤波算法（2-16ms 可编程），可过滤高频噪声，提升信号质量。例如在钢铁高线飞剪控制系统中，ABB DSDP150 与 DSDP140B 计数器模块 协同工作，实时采集编码器脉冲信号，实现剪刃位置的微米级精度控制。模块提供 通道级 LED 状态指示，可直观显示信号通断与故障状态，简化调试流程。

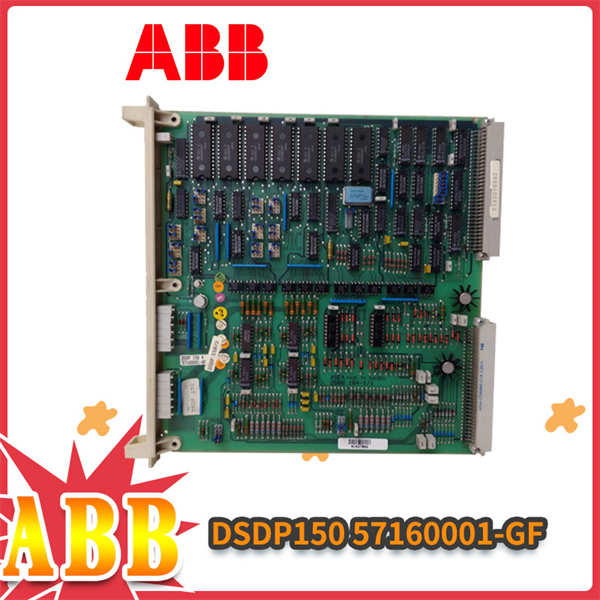

ABB DSDP150 57160001-GF

技术规格

主要特点和优势

高可靠性与环境适应性：ABB DSDP150 采用 IP65 防护等级 的金属外壳，可抵御粉尘、油污及轻度喷水，适用于冶金熔炉旁、食品加工车间等复杂环境。冗余设计 确保关键信号处理的高可靠性，在汽车焊装车间中，即使某路通道因外部干扰失效，另一路仍能持续采集机器人关节编码器数据，保障生产连续性。模块通过 EMC 认证（EN 61000-6-4/6-2），可在变频器、电机启动等强干扰源附近稳定运行。

高精度测量与灵活配置：支持 12 位分辨率 的脉冲计数，配合 ±0.05% 精度 的数字滤波算法，可实现位置测量误差 <0.1mm。用户可通过 ABB Automation Builder 软件远程配置 2-16ms 滤波时间、编码器类型（ABZ 相或正弦波）及计数方向，满足不同场景需求。例如在半导体晶圆切割设备中，模块可同步采集主轴编码器与工作台编码器信号，通过 RS-485 接口将位置数据上传至 PLC，实现切割路径的动态补偿。

高效诊断与维护便捷性：模块内置 实时电压监控 与 故障代码自诊断，可区分 9 级优先级异常（如信号丢失、电源欠压），并通过 LED 指示灯与 Modbus 寄存器输出报警信息。热插拔功能 支持在线更换故障模块，平均修复时间（MTTR）可缩短至 15 分钟以内。用户可通过远程组态工具实时查看通道波形与计数趋势，减少现场调试时间。

长生命周期与低维护成本：设备支持 固件远程升级，可通过 ABB 官方工具在线更新系统程序，避免停机风险。ABB 提供 5 年核心部件质保，并依托全球备件库存网络，确保 48 小时内提供替换模块，显著降低全生命周期成本。

应用领域

流程工业与能源管理：在石化精炼装置中，ABB DSDP150 作为现场总线从站，连接旋转阀编码器与温度变送器，实时采集阀门开度与工艺参数，并通过 RS-485 协议上传至 DCS 系统，实现分馏塔的安全联锁控制。在分布式能源项目中，模块可集成风力发电机主轴编码器信号，通过 Modbus RTU 协议将转速数据上传至能源管理平台，优化发电量预测模型。

离散制造与智能产线：在汽车总装车间，ABB DSDP150 作为机器人控制柜的输入枢纽，支持 EtherNet/IP 协议与 PLC 实时交互，动态调整焊接机器人的路径参数。其 趋势分析功能 可记录关键工艺参数（如焊接时间、位移量），生成 SPC 统计报表，助力质量追溯与持续改进。在半导体晶圆制造中，模块通过 RS-485 串口连接洁净室门禁系统，实时监控人员出入状态与设备运行情况。

市政工程与基础设施：在污水处理厂中，ABB DSDP150 作为远程终端单元（RTU）的核心模块，通过 Modbus RTU 协议连接格栅机编码器与曝气机变频器，支持手动 / 自动模式切换与故障复位。其 多语言界面支持（内置中、英、法等 8 种语言）可满足跨国项目需求，例如在 “一带一路” 沿线国家的水务项目中，本地操作员可通过母语界面完成日常维护。

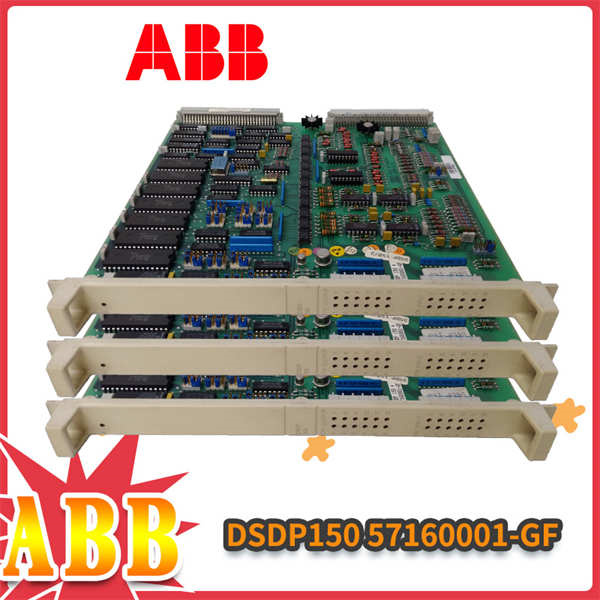

ABB DSDP150 57160001-GF

相关产品

1. DSDP140B：计数器模块，与ABB DSDP150 配合实现高速脉冲计数与位置计算，适用于轧机飞剪控制系统。
2. DSDP170：升级版脉冲输入模块，支持更高频率（20 kHz）与更多通道（4 路），可替代 ABB DSDP150用于高端运动控制场景。
3. PM867K01：Advant Master 主控制器，通过 Profibus 与 ABB DSDP150通信，执行复杂逻辑控制与数据处理。
4. PS802：24V DC 冗余电源模块，为 ABB DSDP150及 Advant OCS 系统提供稳定供电。
5. CI867K01：Modbus TCP 通信模块，与 ABB DSDP150组成 “数据传输 – 协议转换” 链路，提升系统集成灵活性。
6. CP430T ETH：7 英寸 TFT 控制板，通过以太网与 ABB DSDP150连接，提供人机交互界面与参数配置功能。
7. TU810：紧凑型 MTU 模块，为 ABB DSDP150提供 12V DC 电源分配与端子接线功能。
8. SB810：总线适配器，扩展 Advant Master 控制器的模块安装槽位，支持 ABB DSDP150与其他 I/O 模块协同工作。

安装与维护

安装前准备：需确认安装导轨符合 DIN 标准，模块间距 ≥20 mm 以确保散热。使用 双绞屏蔽电缆 连接编码器信号，屏蔽层需单端接地（接地电阻 <4 Ω）以降低干扰。首次上电前，需通过 ABB Automation Builder 软件配置 编码器类型、计数方向 及 通信波特率，并将模块地址与系统组态同步。

维护建议：每季度清洁模块表面（使用无绒布蘸取异丙醇），避免灰尘堆积影响散热。每年检查通信线缆接口是否松动，建议使用扭矩扳手按 0.5 N・m 力矩 紧固螺丝。固件升级建议在停机窗口进行，通过以太网远程更新，避免使用非认证存储设备导致程序损坏。
