ABB DSAI130D是一款高性能模拟输入模块，属于 ABB Advant Controller 系列控制系统的关键 I/O 组件。该模块专为工业过程信号采集设计，可精确接收来自温度、压力、流量等传感器的模拟信号，并将其转换为控制系统可识别的数字信号，为工业自动化决策提供精准数据支持。作为 Advant 系统的重要组成部分，ABB DSAI130D具备多通道并行采集能力，每个通道可独立配置信号类型，灵活适配不同传感器输出特性。
在自动化系统中，ABB DSAI130D承担着 “信号桥梁” 的核心角色，通过高精度信号调理技术确保原始数据的完整性，有效过滤工业环境中的电磁干扰。其模块化设计支持与 ABB AC800M 控制器或 Advant OCS 系统无缝集成，无需额外适配组件即可实现即插即用。无论是在复杂的连续生产过程还是离散制造场景，ABB DSAI130D都能稳定可靠地完成信号采集任务，为生产优化和故障预警提供数据基础。

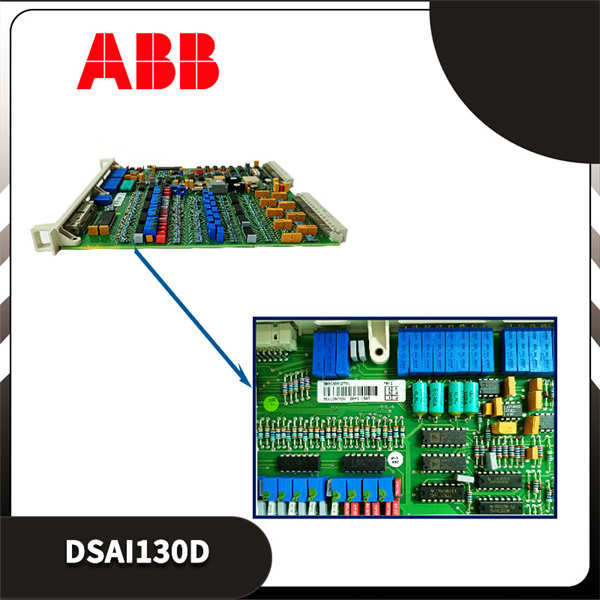

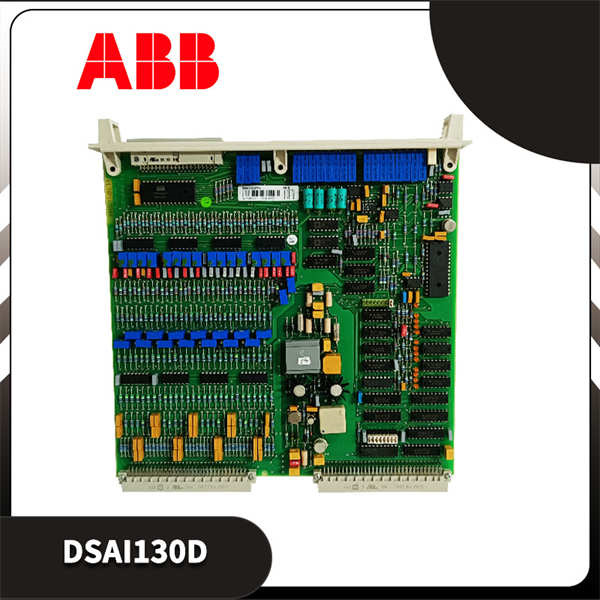

ABB DSAI130D
技术规格
| 参数名称 | 参数值 |
| 产品型号 | ABB DSAI130D |
| 制造商 | ABB |
| 产品类型 | 8 通道模拟输入模块 |
| 输入信号类型 | 4-20mA、0-20mA、0-10V DC（可配置） |
| 通道数量 | 8 通道，独立隔离 |
| 测量精度 | ±0.1% 满量程（25°C）；±0.2% 满量程（0-60°C） |
| 隔离方式 | 通道间电气隔离（250V AC）；模块与背板隔离（500V AC） |
| 采样速率 | 每个通道 10Hz（可配置） |
| 工作电压 | 24V DC ±10% |
| 功耗 | 最大 3.5W |
| 工作温度范围 | 0°C 至 + 60°C（无降容）；-25°C 至 + 70°C（存储） |
| 安装方式 | DIN 导轨安装（35mm 标准导轨） |
| 外形尺寸 | 100mm×160mm×60mm（长 × 宽 × 高） |
主要特点和优势
高精度信号采集：ABB DSAI130D采用 16 位 A/D 转换技术，配合温度补偿算法，实现 ±0.1% 的测量精度，确保在宽温范围内（0-60°C）仍保持稳定的信号转换性能。例如在化工反应釜温度监测中，可精确捕捉 ±0.1°C 的温度变化，为工艺控制提供可靠数据。
抗干扰设计：模块采用通道间全隔离技术（250V AC）和模块级隔离（500V AC），有效抑制工业环境中的共模干扰和串模干扰。内置 RC 滤波电路可过滤高频噪声，特别适用于电机、变频器等强电磁干扰环境，减少信号失真。
灵活配置与维护：每个通道可通过软件独立配置信号类型（电流 / 电压），无需硬件跳线，简化现场调试流程。ABB DSAI130D支持热插拔功能，可在系统运行中更换模块，配合自诊断功能（通道故障、电源异常检测），显著缩短维护停机时间。
系统兼容性：模块兼容 ABB Advant Controller 400/800 系列控制器及 AC800M 系统，通过 PROFIBUS 或 EtherNet/IP 总线与上位机通信，支持 OPC UA 等开放协议，便于集成至第三方自动化平台，保护客户现有系统投资。
应用领域
在石油化工行业，ABB DSAI130D广泛应用于反应釜、蒸馏塔等关键设备的过程参数采集，通过接收热电偶、压力变送器的 4-20mA 信号，实时监测温度（-200°C 至 + 1600°C）、压力（0-10MPa）等工艺指标，为 DCS 系统提供精准的控制依据，确保生产过程稳定。
电力行业中，ABB DSAI130D用于火力发电厂的锅炉、汽轮机辅助系统，采集给水泵压力、蒸汽流量、炉膛温度等信号，通过隔离设计抵御厂区强电磁干扰，保障数据准确性，支持机组负荷优化和故障预警。
在冶金行业，该模块适配轧机液压系统的压力传感器和冷却水流量变送器，在高温、振动环境下稳定工作，为轧钢精度控制提供实时数据。此外，在食品饮料和制药行业，ABB DSAI130D的高精度特性满足严格的工艺参数控制要求，支持生产过程追溯和质量管控。

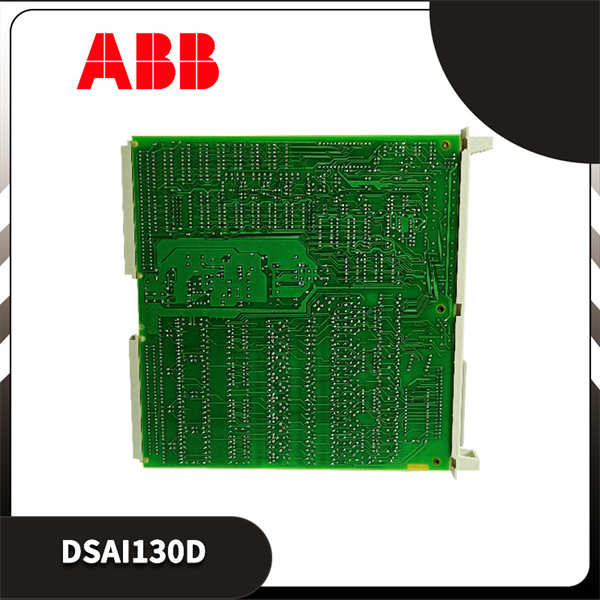

ABB DSAI130D
相关产品
- ABB DSAO130：4 通道模拟输出模块，与ABB DSAI130D配套使用，实现控制信号输出，适用于调节阀、执行器驱动。
- ABB DSDI130：8 通道数字输入模块，扩展信号采集类型，与ABB DSAI130D组成完整 I/O 解决方案。
- ABB AC800M PM864：高性能处理器模块，作为ABB DSAI130D的控制核心，处理采集数据并执行控制逻辑。
- ABB CI854：PROFIBUS 通信模块，实现ABB DSAI130D与控制器的数据传输，支持冗余通信。
- ABB PU510：冗余电源模块，为ABB DSAI130D提供稳定供电，提高系统可靠性。
- ABB PP846：操作员面板，显示ABB DSAI130D采集的实时数据，支持参数配置和状态监控。
- ABB TB820：端子板附件，简化ABB DSAI130D的现场接线，提供接线保护和标识功能。
安装与维护
安装前准备：确认安装环境温度在 0°C 至 + 60°C 之间，远离强电磁干扰源（如变频器、电机）和剧烈振动区域。检查 DIN 导轨平整度，准备扭矩扳手（推荐扭矩 0.5-0.8N・m）和屏蔽电缆（截面积≥0.5mm²）。接线前用万用表检测电源电压（24V DC ±10%），确保极性正确，避免反接损坏模块。
维护建议：定期通过系统软件监控ABB DSAI130D的通道状态，检查是否有信号漂移或故障报警。每 6 个月清洁模块表面和散热孔，去除灰尘杂质，保持通风良好。每年进行一次精度校准，使用标准信号发生器（4-20mA/0-10V）验证各通道测量值，偏差超过 ±0.2% 时需重新校准。维护操作前务必切断模块电源，热插拔时需确认系统支持无扰动更换功能。
