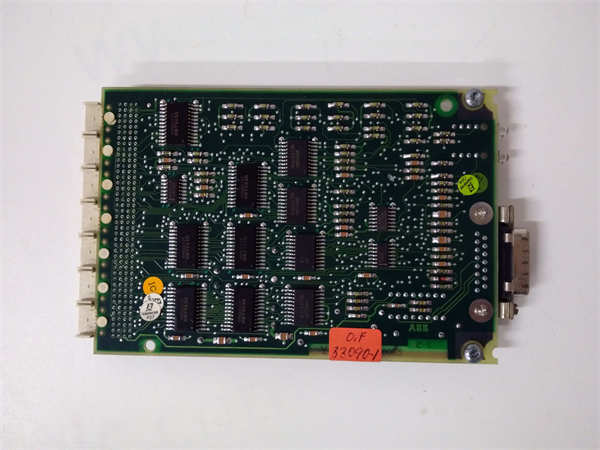

ABB CS513 | MasterPiece 200 CPU模块 | 停产控制系统核心备件风险分析

描述

关键技术规格

o产品型号: CS513
o制造商: ABB
o所属系统: MasterPiece 200 (MP200) PLC 系统
o安装位置: 插入主机架（如 CI522A）的 CPU 槽位
o程序存储: 依赖可充电锂电池备份 RAM（典型寿命 3–5 年），无 Flash 存储
o用户内存: 约 32 KB（用于逻辑与数据）
o扫描速度: 典型 10 ms / 1K 指令（基于 16 位 Motorola 68000 架构）
oI/O容量: 最大支持 1024 DI/DO，512 AI/AO（通过扩展机架）
o通信接口: RS-232 编程口，可选配 MB300 或 Profibus 通信模块
o工作温度: 0°C 至 +60°C
o诊断功能: 前面板 LED（RUN, STOP, BATT LOW, COMM ERROR）

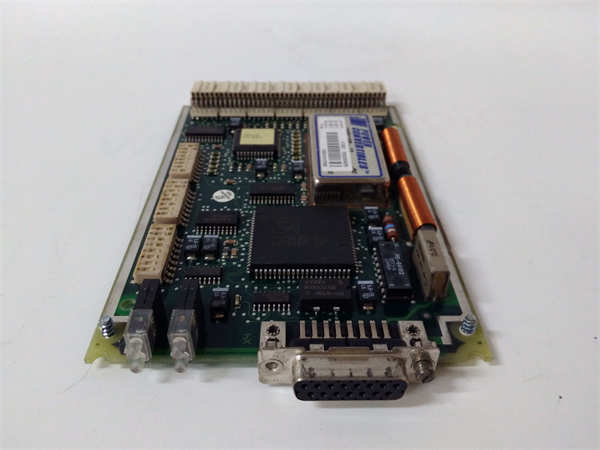

CS513 3BSE000435R1

系统定位与停机影响

CS513 通常部署于中小型变电站自动化、泵站控制或老化工装置中，作为唯一逻辑执行单元。在典型的 MP200 系统中，它直接驱动本地 I/O 模块（如 DI512、DO512），并通过串行链路与操作员面板（如 MP270）或上级 SCADA 通信。

一旦 CS513 失效（如 CPU 锁死、程序丢失、电池耗尽或通信中断），整个控制逻辑将停止扫描，所有输出保持最后状态或归零（取决于配置）。由于 MP200 系统多为单 CPU 架构，无冗余设计，此类故障必然导致工艺中断。在无人值守站点，若无远程监控，故障可能数小时后才被发现，造成设备损坏或安全事件。

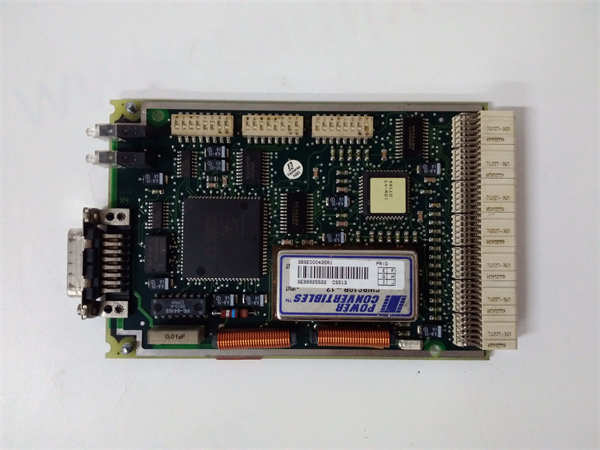

CS513 3BSE000435R1

可靠性分析与常见故障点

经过 20–30 年服役，CS513 面临典型电子老化问题：

• 锂电池耗尽导致程序丢失：这是最常见故障。当板载 3.6 V 锂电池电压低于阈值，RAM 中的用户程序和配置数据永久丢失，需重新下载（但原始工程文件往往已不可得）。
• 电解电容鼓包或干涸：电源滤波电容失效，导致 +5 V 供电纹波增大，引发 CPU 随机复位或看门狗超时。
• RS-232 接口芯片击穿：频繁插拔或浪涌导致 MAX232 类芯片损坏，无法上传/下载程序。
• PCB 基板吸湿或腐蚀：在潮湿环境中，FR-4 板材绝缘下降，造成信号串扰或短路。

设计上的根本弱点在于：无非易失性程序存储、无在线诊断、无网络接口，使得维护高度依赖原始文档和专用编程工具（如 Composer for MP200），而这些资源如今极难获取。

维保建议：

• 每 2 年强制更换 CPU 板载锂电池（即使 RUN 灯正常）
• 使用 EPROM 编程器备份现有程序（若仍可读出）
• 在控制柜内加装温湿度记录仪，避免环境恶化
• 对关键系统，配置“影子 PLC”或手动旁路开关作为应急手段
