ABB CP430T ETH 1SBP260196R1001 – CP400系列，工业控制面板，稳定可靠！

描述

ABB CP430T ETH 1SBP260196R1001 是 ABB CP400 系列工业控制板的核心型号，专为工业自动化场景设计，提供 人机交互（HMI）与网络通信的一体化解决方案。作为 AC 800M I/O 系统 的关键组件，ABB CP430T ETH 集成 5.7 英寸 TFT 彩色触摸屏（64k 颜色，320×240 像素分辨率），支持以太网通信与本地数据存储，可直接连接 PLC、DCS 控制器及第三方设备，实现生产参数监控、指令下发与系统诊断。其 32 位 RISC 处理器 与 16 MB RAM 确保复杂界面的流畅运行，尤其适用于石化、电力、智能制造等对实时性与可靠性要求极高的行业。

ABB CP430T ETH 采用模块化设计，支持热插拔功能，可在不中断系统运行的情况下进行维护更换。模块通过 光电隔离技术 抵御强电磁干扰，工作温度范围覆盖 0°C 至 +50°C，适用于恶劣工业环境。凭借 内置实时时钟（RTC）与可充电锂电池，设备可在断电后保留关键配置数据（如配方参数、报警记录）长达 10 年。例如，在汽车焊装车间中，ABB CP430T ETH 与 PM867K01 控制器协同工作，实现机器人动作参数的实时调整与生产数据追溯，操作响应延迟 <200 ms。

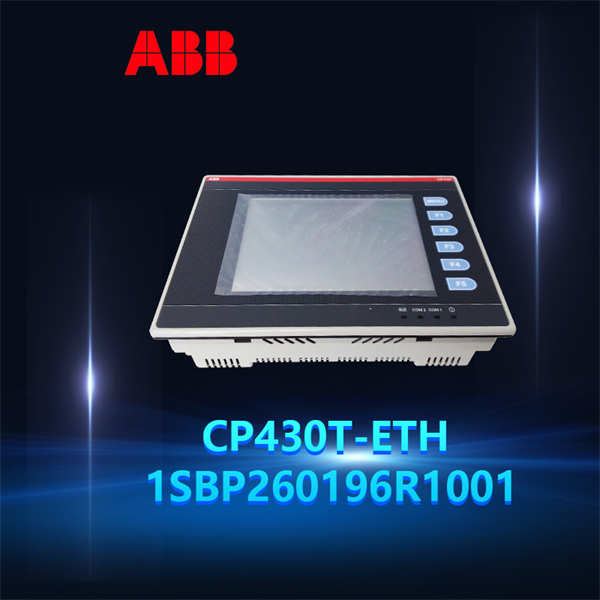

ABB CP430T ETH 1SBP260196R1001

技术规格

主要特点和优势

直观交互与高效控制：ABB CP430T ETH 的 5.7 英寸 TFT 触摸屏支持模拟电阻式触摸操作，配合 5 个用户自定义功能键与菜单键，可快速切换工艺参数、查看趋势曲线或触发设备动作。内置 CP400Soft 组态软件 支持图形化编程，用户可通过拖拽方式设计多级操作界面，兼容梯形图、功能块等多种控制逻辑。例如，在化工反应釜控制系统中，操作员可通过界面实时调整温度、压力阈值，并同步监控搅拌电机的运行状态。

工业级可靠性与环境适应性：设备采用 IP65 防护等级 的金属外壳，可抵御粉尘、油污及轻度喷水，适用于食品加工车间、冶金熔炉旁等复杂环境。CCFL 背光技术 确保在低光照条件下仍保持高对比度显示，背光寿命长达 60,000 小时（25°C 环境下）。内置的 电磁兼容性（EMC）设计 可抵御变频器、电机启动等干扰源，在钢铁厂轧机控制场景中仍能保持通信稳定性。

灵活扩展与无缝集成：通过以太网接口可直接接入 ABB AC 800M DCS 或第三方控制系统（如西门子 S7-1500），支持 OPC UA 协议实现跨平台数据共享。USB 接口可连接 U 盘进行程序备份或配方数据导入 / 导出，简化设备维护流程。在智能水务系统中，ABB CP430T ETH 可同时接入水质传感器、水泵变频器等设备，通过 Modbus RTU 协议实现 “监测 – 控制 – 优化” 闭环管理。

长生命周期与低维护成本：设备支持在线固件升级，用户可通过 ABB Automation Builder 软件远程更新系统程序，避免停机风险。模块化设计 允许单独更换触摸屏、通信模块等易损部件，平均修复时间（MTTR）可缩短至 30 分钟以内。ABB 提供 5 年核心部件质保，显著降低全生命周期成本。

应用领域

流程工业与能源管理：在石化精炼装置中，ABB CP430T ETH 作为本地操作站，连接现场变送器与 AC 800M 控制器，实现分馏塔温度、流量参数的实时监控与 PID 调节。其内置的 报警管理系统 可区分 9 级优先级事件，并通过声光提示与短信通知（需外接网关）快速响应异常工况。在分布式能源项目中，该设备可集成光伏逆变器、储能电池的数据，通过以太网将 “发 – 储 – 用” 数据上传至能源管理平台。

离散制造与智能产线：在汽车总装车间，ABB CP430T ETH 作为机器人控制柜的人机接口，支持 EtherNet/IP 协议与 PLC 实时交互，实现焊接机器人动作参数的在线调整与生产节拍优化。其 趋势分析功能 可记录关键工艺参数（如焊接电流、时间），生成 SPC 统计报表，助力质量追溯与持续改进。在半导体晶圆制造中，设备通过 RS485 串口连接洁净室环境监控系统，实时显示温湿度、颗粒浓度等数据。

市政工程与基础设施：在污水处理厂中，ABB CP430T ETH 作为远程终端单元（RTU）的操作界面，通过 Modbus RTU 协议连接格栅机、曝气机等设备，支持手动 / 自动模式切换与故障复位。其 多语言支持功能（内置中、英、法等 8 种语言）可满足跨国项目需求，例如在 “一带一路” 沿线国家的水务项目中，本地操作员可通过母语界面完成日常维护。

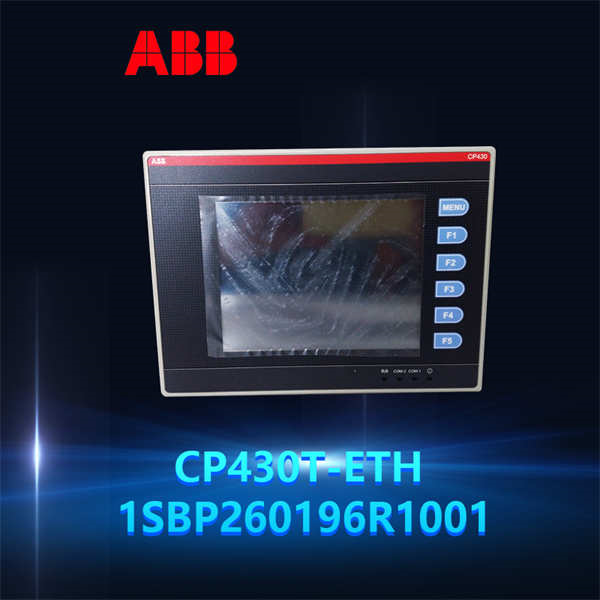

ABB CP430T ETH 1SBP260196R1001

相关产品

1. CP435T ETH：7 英寸 TFT 控制板（分辨率 800×480 像素），与 ABB CP430T ETH同属 CP400 系列，适用于需高分辨率显示的场景。
2. PM867K01：AC 800M 主控制器，通过以太网与 ABB CP430T ETH通信，执行复杂控制逻辑与数据处理。
3. SB810：总线适配器，扩展 AC 800M 控制器的模块安装槽位，支持 ABB CP430T ETH与其他 I/O 模块协同工作。
4. CI867K01：Modbus TCP 通信模块，与 ABB CP430T ETH组成 “人机交互 – 数据传输” 链路，提升系统集成灵活性。
5. PS802：24V DC 冗余电源模块，为 ABB CP430T ETH及 AC 800M 系统提供稳定供电。
6. AI625：模拟输入模块，与ABB CP430T ETH 配合实现温度、压力等信号的采集与显示。
7. CP430BP ETH：7 英寸 STN 单色触摸屏控制板，与 ABB CP430T ETH兼容，适用于预算有限的基础监控场景。
8. CP602：4 英寸 TFT 高端控制板，与 ABB CP430T ETH共享组态软件，适用于中央控制室的集中监控。

安装与维护

安装前准备：需确认安装面板开孔尺寸为 185.8×135.8 mm，使用配套的金属卡簧固定设备。以太网电缆建议采用 CAT5e 屏蔽线，屏蔽层需单端接地（接地电阻 <4 Ω）以降低干扰。首次上电前，需通过 CP400Soft 软件配置 IP 地址与通信参数，并将系统时间同步至 DCS 主时钟。

维护建议：每季度清洁触摸屏表面（使用无绒布蘸取异丙醇），避免油污影响触控灵敏度。每年检查背光亮度（通过系统菜单调整），当背光衰减至初始值的 50% 时需更换背光模块。固件升级建议在停机窗口进行，通过 USB 接口或以太网远程更新，避免使用非认证存储设备导致程序损坏。
