ABB CI857K01 (3BSE018144R1) | AC 800M 光纤通信接口模块 | 可靠性替换方案

描述

关键技术规格

产品型号: CI857K01
制造商: ABB
所属系统: AC 800M 系列可编程自动化控制器（PAC）
通信协议: PROFIBUS DP（主站模式），支持 Class 1 和 Class 2 通信
物理接口:
- 电气端：9-pin D-SUB（RS-485），用于连接本地 DP 设备
- 光纤端：ST 多模接口（62.5/125 µm），用于远程链路或电气隔离
传输速率: 支持 9.6 kbps 至 12 Mbps（自动或手动配置）
最大从站数: 126 个（符合 PROFIBUS 标准）
隔离电压: 光纤通道提供 ≥ 1 kV AC 电气隔离，有效抑制地环路干扰
安装方式: 单槽模块，安装于 AC 800M I/O 背板（如 PM86x 系列控制器右侧扩展槽）
工作温度: 0°C 至 +60°C（符合 IEC 60068-2 工业环境标准）

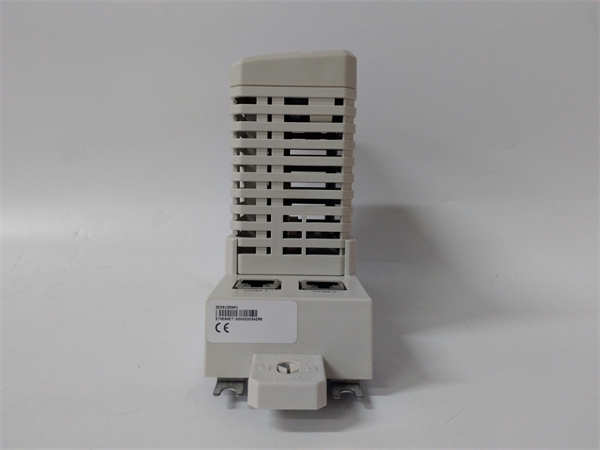

CI857K01 3BSE018144R1

功能定位与应用场景分析

ABB CI857K01 是 AC 800M 控制系统中面向高可靠性 PROFIBUS 集成的关键通信接口模块。其核心价值在于通过内置光纤链路实现控制器与现场总线之间的完全电气隔离，有效解决长距离布线中的地电位差、共模噪声和浪涌干扰问题。该模块常作为 PROFIBUS DP 主站，连接远程 I/O 站（如 CI840A）、变频器、阀门定位器及智能仪表，在电力、化工、造纸和水处理等强电磁干扰环境中保障通信稳定性。

尽管该型号已停产（后续由 AC 900F 或 AC 500 系列的以太网方案演进替代），但全球仍有大量 AC 800M 系统处于关键运行状态。CI857K01 的失效将导致整个 PROFIBUS 段脱网，使下游所有智能设备“失联”，可能触发非计划停机。因此，替换件不仅需功能匹配，更需验证其在真实网络负载下的通信鲁棒性。

典型应用场景：

用于大型造纸机传动控制系统，通过光纤连接多台 ABB ACS800 变频器，避免电机谐波干扰通信
作为化工反应釜 DCS 站的 PROFIBUS 主站，集成 HART over DP 的智能阀门定位器（如 ND800）
应用于市政污水处理厂的远程泵站 I/O 站通信，利用光纤跨越数百米无中继距离
用于老旧 AC 800M 系统维保，替换因光收发器老化或 RS-485 驱动芯片失效导致通信中断的原装模块

质量标准与测试流程

我们理解，在 PROFIBUS 网络中，一个通信抖动或误码率升高的接口模块可能导致周期性从站掉线，严重影响控制连续性。因此，我们对每一块 CI857K01 执行基于真实 AC 800M 平台的全协议栈验证：

外观与清洁： 检查 D-SUB 和 ST 光纤接口无机械损伤；使用光纤端面检测仪确认端面洁净度；清洁 PCB 上隔离变压器与光耦区域。
上机实测： 安装于 AC 800M 测试站（含 PM864 控制器、IO Builder 组态），连接 ≥5 个真实 PROFIBUS 从站（如 CI840A + ET200M），连续运行 ≥48 小时，监控 Control Builder M 是否报告“Communication Fault”或“Slave Not Responding”。
功能诊断：
- 在 1.5 Mbps 和 12 Mbps 下分别测试最大从站轮询周期稳定性；
- 模拟电源波动（±15%）和 EFT（电快速瞬变）干扰，验证通信恢复能力；
- 使用 PROFIBUS 分析仪（如 Softing PB Analyzer）捕获总线流量，确认无 CRC 错误或 Token 丢失。
质保承诺： 只有通过全部通信完整性、抗扰度及长期稳定性测试的模块才会出库，并附带《CI857K01 PROFIBUS 功能验证报告》，包含总线误码率统计、从站响应时序图及 Control Builder M 诊断日志。

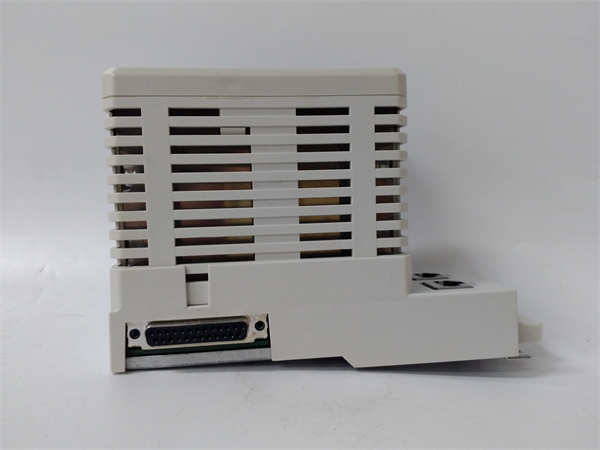

CI857K01 3BSE018144R1

兼容性与升级路径

为确保 CI857K01 (3BSE018144R1) 100% 适用于您的 AC 800M 系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

硬件/固件： 必须搭配 AC 800M 控制器固件版本 ≥ 5.1/1；若使用冗余控制器（PM865），需确认同步光纤链路独立于 CI857K01。
配套组件： 光纤跳线必须为多模（62.5/125 µm），ST-ST 接口；使用单模光纤将导致链路无法建立。
替代关系： 3BSE018144R1 为最终硬件修订版，可直接替代 R0 版本；若系统允许，可评估通过 AM800 系列以太网模块 + PROFIBUS 网关（如 Anybus X-gateway）实现功能迁移，但需重新组态。
