ABB CI857K01 是 ABB AC 800M 分布式控制系统（DCS）的核心通信模块，专为工业自动化系统的跨代兼容与多协议集成设计。作为 INSUM（Integrated System for Universal Measurement）以太网接口模块，ABB CI857K01 通过 CEX-Bus 与 AC 800M 控制器背板连接，实现传统 MB300 设备、S800 I/O 系统与新一代 System 800xA 平台的无缝通信。其双协议支持能力（Profibus DP-V1 与以太网）可灵活适配离散制造、过程控制等复杂场景，尤其适用于石化、电力等对实时性与可靠性要求极高的行业。
ABB CI857K01 采用模块化架构，集成通信接口与 TP853 基板，支持热插拔功能，可在不中断系统运行的情况下进行维护更换。模块通过 2.5 kV AC 光电隔离技术抵御强电磁干扰，工作温度范围覆盖 -20°C 至 +60°C，适用于恶劣工业环境。凭借 12 Mbps 的 Profibus DP-V1 通信速率与 10 Mbps 的以太网传输能力，ABB CI857K01 可同步采集多台设备状态数据并上传至 DCS 系统，满足毫秒级控制需求。在汽车焊装车间中，该模块与 AI625 模拟输入模块协同工作，实现机器人控制柜与 AC 800M 控制器的动作同步精度 <5 ms。

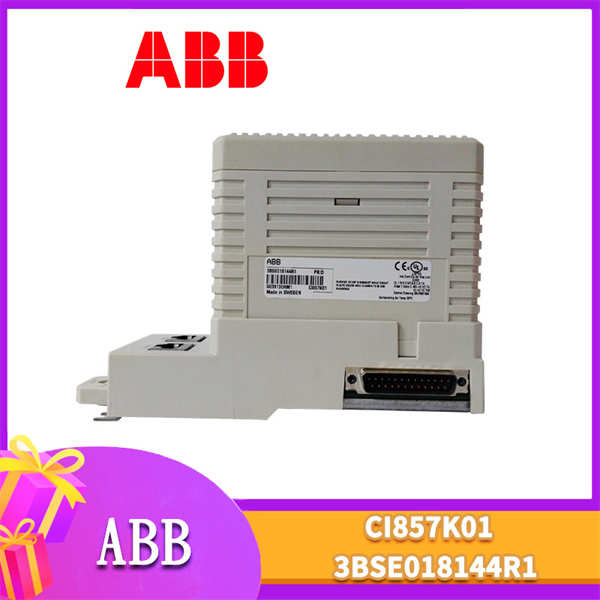

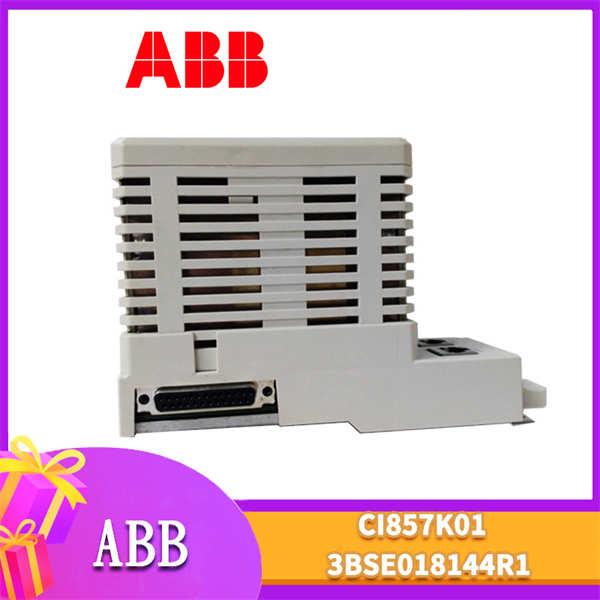

ABB CI857K01 3BSE018144R1
技术规格
| 参数名称 | 参数值 |
| 产品型号 | ABB CI857K01 |
| 制造商 | ABB |
| 产品类型 | INSUM 以太网通信接口模块（AC 800M 系列） |
| 协议支持 | Profibus DP-V1（主站 / 从站）、以太网（TCP/IP） |
| 通信速率 | Profibus DP-V1: 9.6 Kbps–12 Mbps；以太网: 10 Mbps |
| 接口类型 | 2×RJ45（以太网）、2×RS-485（Profibus DP） |
| 隔离等级 | 信号与系统间 2.5 kV AC |
| 供电电压 | 24V DC ±10%（通过 TP853 基板供电） |
| 功耗 | 典型值 180 mA |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 物理尺寸 | 59×185×127.5 mm（含 TP853 基板） |
| 安装方式 | DIN 导轨安装（需配合 TP853 基板） |
| 防护等级 | IP20（控制柜内安装） |
| 诊断功能 | 总线状态监测、错误帧计数、电源指示 |
| 认证标准 | CE、RoHS 2 |
| 产品编号 | 3BSE018144R1 |
主要特点和优势
多协议无缝集成：ABB CI857K01 原生支持 Profibus DP-V1 与以太网协议，可直接连接 MB300 设备（如 Advant OCS 系统的智能阀门）与 S800 I/O 模块，无需额外协议转换设备。在化工行业升级项目中，该模块可同时接入原有 Profibus DP 从站（如西门子变频器）与新一代以太网设备，显著降低系统复杂度与升级成本。
工业级可靠性设计：双通信端口冗余与热插拔功能确保系统可用性，配合 AC 800M 控制器的冗余电源（如 PS802），可在不停机状态下完成模块更换。模块通过光电隔离技术（2.5 kV AC）抵御电机启动、变频器等干扰源，在冶金车间等强电磁环境中仍能稳定运行。
高效数据传输与诊断能力：12 Mbps 的 Profibus DP-V1 速率与 10 Mbps 以太网传输满足毫秒级控制需求，例如在输煤控制系统中，ABB CI857K01 可实时同步皮带秤数据与张力信号，确保设备联动精度。内置实时诊断功能通过 LED 指示灯与 Control Builder 软件反馈总线负载率、错误帧数量等参数，平均修复时间（MTTR）可缩短至 30 分钟以内。
灵活配置与扩展：集成 CI857 通信接口与 TP853 基板，简化安装流程并支持多模块扩展。基板提供独立供电与信号隔离，可同时接入多个 Profibus DP 设备，适用于污水处理厂等混合架构场景。
应用领域
系统升级与混合架构集成：在燃煤电厂输煤控制系统中，ABB CI857K01 将皮带秤、跑偏开关等 Profibus DP 设备接入 AC 800M 平台，结合 AI625 模块采集的皮带张力信号，实现输煤过程的安全监控与数据分析。在旧有 Advant OCS 系统升级为 System 800xA 时，该模块可保留原有设备投资，同时提升系统智能化水平。
离散制造与过程控制：在汽车焊装车间，ABB CI857K01 作为从站接入第三方主站系统，将机器人控制柜（基于 Profibus DP）与 AC 800M 控制器互联，确保焊接动作同步精度。在市政污水处理厂中，模块连接格栅机、潜水泵等设备，通过非循环通信远程调整参数，减少现场调试工作量。
电力与能源行业：在分布式能源系统中，ABB CI857K01 支持风机、光伏逆变器等设备的 Profibus DP 接入，与 PM864AK01 主控制器协同实现能源调度与优化。其时钟同步功能可确保跨系统设备的时间一致性，提升数据采集与指令同步精度。

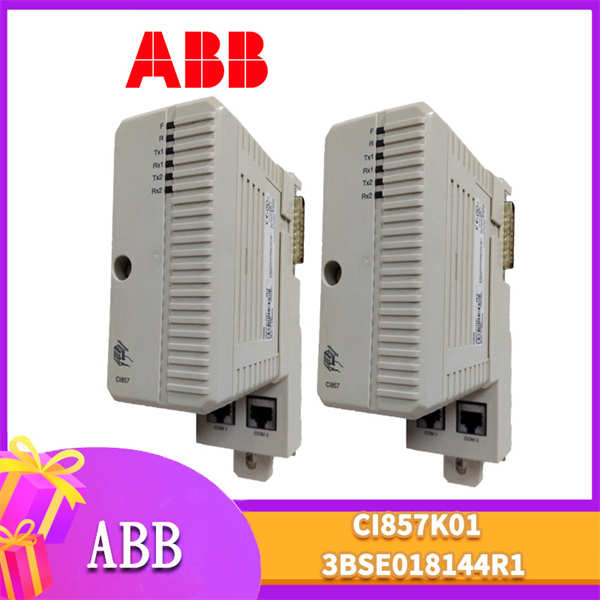

ABB CI857K01 3BSE018144R1
相关产品
- TP853：配套基板，为ABB CI857K01 提供供电与信号隔离，支持多模块扩展安装。
- PM864AK01：AC 800M 主控制器，通过 CEX-Bus 与 ABB CI857K01通信，处理 Profibus DP 与以太网数据并执行控制逻辑。
- AI625：模拟输入模块，与ABB CI857K01 组成 “信号采集 – 传输” 链路，扩展系统监测能力。
- CI854AK01：Profibus DP 通信模块，与 ABB CI857K01配合实现多协议网络集成。
- PS802：24V DC 开关电源，为 ABB CI857K01及 AC 800M 系统提供冗余供电。
- CI855K01：MB300 通信模块，与 ABB CI857K01协同实现跨代系统互联。
- CI867K01：Modbus TCP 通信模块，适用于需要 Modbus 协议支持的混合网络场景。
- SB810：总线适配器，扩展 AC 800M 控制器的模块安装槽位。
安装与维护
安装前准备：需确认 AC 800M 控制器的 TP853 基板固件版本兼容，模块通过定位槽与基板机械锁定，使用扭矩螺丝刀（0.4–0.6 N・m）紧固螺丝。Profibus DP 网络需采用屏蔽双绞线（阻抗 100 Ω），总线两端接入 120 Ω 终端电阻，屏蔽层单端接地（接地电阻 <4 Ω）以降低干扰。以太网连接建议使用 CAT5e 线缆，支持线性或环形拓扑。
维护建议：定期检查 LED 指示灯，绿色 “PWR” 灯常亮表示供电正常，黄色 “BUS” 灯闪烁表示通信正常。每季度通过 AC 800M 诊断工具检查通信错误率（应 <0.1%）与总线负载率（建议 <60%）。模块支持在线固件升级，需通过 ABB Automation Builder 软件远程更新，或使用存储卡（FAT16/FAT32 格式）离线升级，避免使用非认证存储设备导致配置丢失。
