ABB CI810B是 ABB AC800M 系列控制器的高性能 Profibus DP 通信接口模块，专为工业现场总线与控制系统的无缝连接设计。作为 AC800M 自动化平台的关键通信组件，该模块通过 Profibus DP V1 协议实现控制器与现场设备的实时数据交换，支持主站与从站两种工作模式，可灵活集成第三方 Profibus 设备。其采用模块化设计，通过 SB800 或 SB810 总线适配器与 AC800M 控制器背板连接，为过程控制提供稳定的通信链路。
在工业通信架构中，ABB CI810B以高可靠性与灵活扩展性著称。模块支持 12Mbps 高速通信速率与最多 126 个从站设备连接，通过光电隔离技术（隔离电压 2.5kV AC）有效抵御电磁干扰，确保在电机群、变频器集中的强干扰环境中稳定运行。其支持热插拔功能与在线配置，配合 – 40°C 至 + 70°C 的宽温工作范围，广泛适配化工园区、冶金车间、电力 plant 等严苛场景。凭借 CE、UL 认证，ABB CI810B与 AC800M 控制器、AI625 模拟输入模块等协同工作，构建从信号采集到数据传输的完整自动化解决方案。

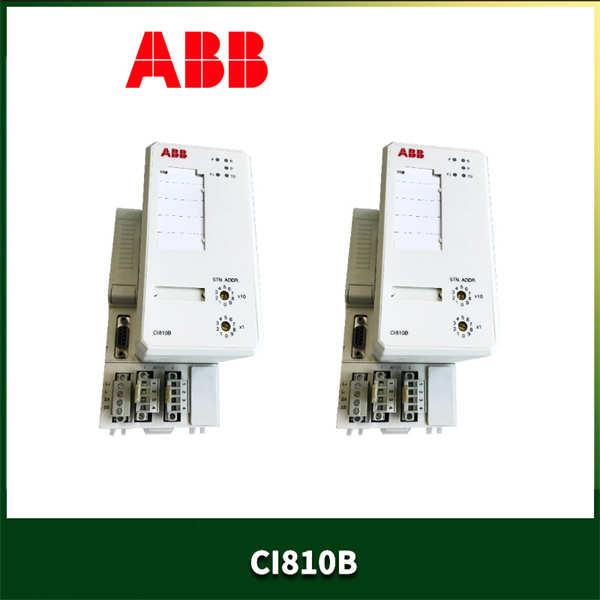

ABB CI810B
技术规格
| 参数名称 | 参数值 |
| 产品型号 | ABB CI810B |
| 制造商 | ABB |
| 产品类型 | Profibus DP 通信接口模块（AC800M 系列） |
| 支持协议 | Profibus DP V1 |
| 工作模式 | 主站 / 从站可切换 |
| 通信速率 | 9.6kbps-12Mbps（自适应） |
| 最大从站数 | 126 个 |
| 接口类型 | 1×DB9 母头（Profibus DP） |
| 隔离等级 | 2.5kV AC（信号与系统间） |
| 供电电压 | 24V DC ±10% |
| 功耗 | 3W |
| 工作温度 | -40°C 至 + 70°C |
| 存储温度 | -40°C 至 + 85°C |
| 物理尺寸 | 100×80×60mm |
| 安装方式 | 总线适配器安装（SB800/SB810） |
| 防护等级 | IP20（控制柜内安装） |
| 诊断功能 | 总线故障检测、通信错误计数、电源状态指示 |
| 认证标准 | CE、UL 508、ATEX |
主要特点和优势
ABB CI810B的核心竞争力体现在高速通信与工业级可靠性的深度融合。其支持 Profibus DP V1 协议的全功能实现，包括循环数据传输与非循环参数配置，12Mbps 的最高通信速率可满足毫秒级控制需求，在冶金轧机同步控制等对实时性要求高的场景中表现优异。模块采用双端口设计支持线性拓扑与环形冗余布线，配合总线终端电阻自动检测功能，大幅简化现场布线复杂度。
灵活适配与诊断能力是ABB CI810B的显著特征。其支持主从站模式切换，可作为 AC800M 控制器的 Profibus 主站连接现场设备，也可作为从站接入第三方主站系统，增强多厂商设备集成灵活性。内置的高级诊断功能可实时监测总线电压、通信负载率与错误帧数量，并通过 LED 指示灯与控制器诊断系统反馈状态，配合 ABB Control Builder 软件可实现远程故障定位，将平均修复时间缩短至 30 分钟以内。热插拔设计支持在线更换模块，确保系统不停机维护。
应用领域
ABB CI810B凭借 Profibus DP 协议兼容性，在工业自动化通信网络中承担关键连接角色：
- 过程控制领域：在大型化工联合装置中，模块作为 AC800M 控制器的 Profibus 主站，连接数十台智能阀门定位器（如 ABB V18345）与电磁流量计，通过循环通信将阀门开度、流量数据实时传输至控制器，支持先进过程控制（APC）算法的实现。
- 工厂自动化：在汽车焊装车间，模块将机器人控制柜（作为 Profibus 从站）与 AC800M 控制器互联，实现焊接程序调用与设备状态监控，12Mbps 高速通信确保焊接动作同步精度 < 5ms。
- 电力辅助系统：在燃煤电厂的输煤控制系统中，模块连接皮带秤、跑偏开关等 Profibus 设备，通过冗余通信链路将数据上传至 DCS 系统，配合ABB AI625模拟输入模块采集的皮带张力信号，实现输煤过程的安全监控。
- 市政基础设施：在城市污水处理厂，模块集成格栅机、潜水泵等现场设备，通过非循环通信实现设备参数远程整定，减少现场调试工作量，支持污水处理工艺的智能化升级。

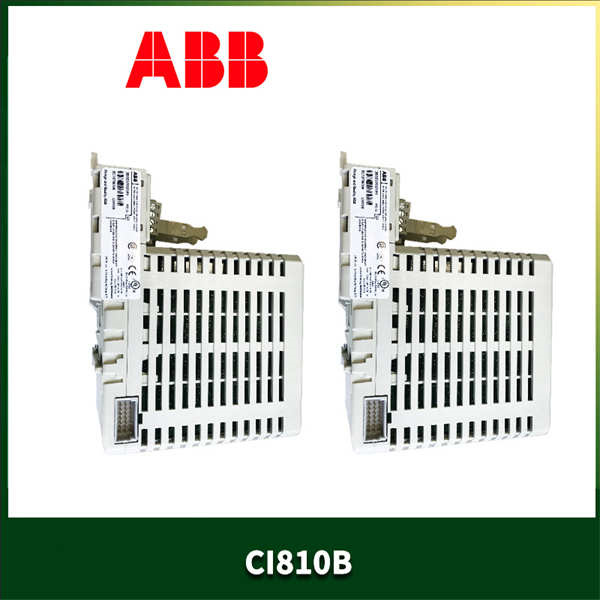

ABB CI810B
相关产品
- CI854A：ABB Profibus DP 冗余通信模块，与ABB CI810B相比增加双端口冗余设计，适用于需要通信链路冗余的安全关键场景。
- PM864：ABB AC800M 系列主控制器，通过 SB800 总线适配器与ABB CI810B连接，作为系统核心处理通信数据与控制逻辑。
- SB810：ABB 总线适配器，为ABB CI810B提供与 AC800M 控制器的物理连接与信号传输通道，支持多个通信模块扩展。
- AI625：ABB 模拟输入模块，与ABB CI810B同属自动化系统组件，前者负责信号采集，后者实现数据上传，形成完整数据链路。
- PS802：ABB 开关电源，为ABB CI810B及 AC800M 系统其他模块提供稳定 24V DC 供电，具备过流保护功能。
- FC360：ABB 变频器，可通过 Profibus DP 协议与ABB CI810B通信，实现电机转速远程控制与状态监测。
安装与维护
安装前准备：安装ABB CI810B前，需确认 AC800M 控制器总线适配器（SB800/SB810）固件版本兼容，模块通过定位槽与总线适配器机械锁定，使用十字螺丝刀（0.4-0.6N・m）紧固固定螺丝。Profibus 总线需采用专用屏蔽双绞线（阻抗 100Ω），总线两端需接入终端电阻（120Ω），屏蔽层单端接地（接地电阻 < 4Ω）以降低电磁干扰。
维护建议：日常维护中，需定期检查ABB CI810B的 LED 指示灯状态，绿色 “PWR” 灯常亮表示供电正常，黄色 “BUS” 灯闪烁表示通信正常。建议每季度通过 AC800M 诊断工具检查通信错误率（应 < 0.1%）与总线负载率（建议 < 60%），每年清洁模块散热孔并检查总线连接器紧固性。模块支持在线固件升级，通过 ABB Service Port 软件可远程更新固件版本，确保与新增 Profibus 设备的兼容性。
