ABB CI546 3BSE012545R1 | AC 800M PROFIBUS DP 主站模块 | 停产备件风险分析

Description

关键技术规格

• 产品型号: CI546
• 制造商: ABB
• 所属系统: ABB AC 800M 自动化平台（集成于 800xA 架构）
• 功能类型: PROFIBUS DP 主站通信模块
• 安装方式: 插入 AC 800M 本地 I/O 机架（如 XVC517AE10），占用1个标准槽位
• 通信标准: 符合 IEC 61158 Type 3 (PROFIBUS DP-V1)
• 波特率: 支持 9.6 kbps 至 12 Mbps（软件可配置）
• 最大从站数: 支持最多 126 个 DP 从站（受 GSD 文件和总线负载限制）
• 诊断功能: 支持模块状态 LED、总线错误计数、从站离线报警，并通过 Control Builder M 上报
• 供电: 由背板提供 +5 VDC，典型功耗约 2.8 W
• 订货号标识: 3BSE012545R1（用于精确匹配硬件修订版本，不同后缀可能影响兼容性）

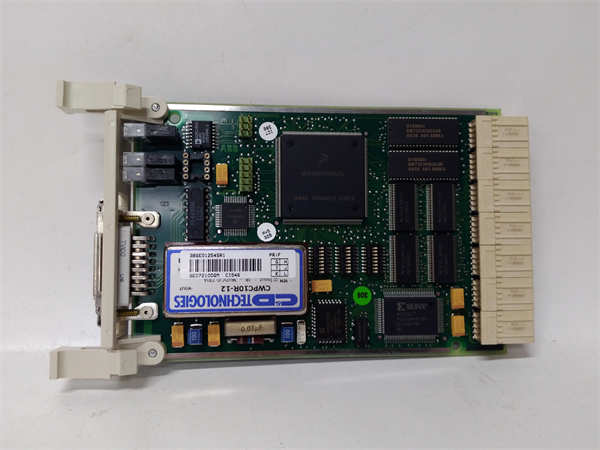

ABB CI546 3BSE012545R1

系统定位与停机影响

CI546 是 AC 800M 系统中连接 PROFIBUS 现场设备的关键通信接口，广泛应用于变电站自动化、水务泵站群控或化工装置的分布式 I/O 网络。它负责与 TB5xx 远程站、ACS800/880 变频器、智能阀门定位器等设备进行周期性数据交换。若该模块失效，将导致所有挂接在其总线下的设备通信中断，表现为 I/O 数据冻结、控制回路失效或设备脱网。在连续运行的关键基础设施中，此类故障可直接触发工艺联锁、调度失灵或安全功能降级，造成非计划停机甚至合规风险。

可靠性分析与常见故障点

尽管 ABB 模块整体可靠性较高，但 CI546 作为服役超10–15年的硬件，已进入高故障率阶段。常见故障模式包括：

1. RS-485 收发器芯片（如 SP307x 系列）因长期浪涌冲击或静电击穿，导致总线无输出或持续报 CRC 错误；
2. 内部 FPGA 或固件异常，引发模块无法初始化或周期性重启；
3. 背板金手指氧化或插针弯曲，造成供电不稳或通信间歇中断；
4. PCB 焊点热疲劳开裂，尤其在高温或振动环境中更为显著。

其设计薄弱环节在于未集成光电隔离（需外接隔离中继器），对现场接地环路和雷击感应电压敏感。此外，模块依赖稳定的背板电源，若机架电源纹波过大，易诱发通信误码。

作为维保人员，应重点执行以下预防性措施：

• 定期检查 PROFIBUS 终端电阻与屏蔽层单点接地完整性；
• 使用总线分析仪监测通信波形质量与错误帧率；
• 清洁模块金手指与背板插槽，确保接触可靠；
• 在 Control Builder M 中启用“总线健康度”监控并设置阈值报警；
• 对关键回路部署冗余总线或备用通信路径（如通过 MODBUS TCP 网关旁路）。

ABB CI546 3BSE012545R1

生命周期与迁移策略

ABB 已正式将 CI546 列入停产清单，并停止提供新品及原厂维修服务。继续使用的主要风险包括：备件极度稀缺、价格持续攀升、缺乏固件更新支持，以及未来功能安全审计中被质疑系统完整性。

在无法立即实施系统整体升级的前提下，可行的临时方案包括：

• 建立最小安全库存（建议至少1–2块）；
• 委托具备 ABB AC 800M 资质的第三方进行板级修复（如更换收发器、重焊 BGA 封装芯片）；
• 将关键 PROFIBUS 设备通过协议网关（如 HMS Anybus、Softing 或 Phoenix Contact）转换为 MODBUS TCP 或 PROFINET，改由 AC 800M 的以太网模块（如 CI854A）处理。
