ABB CI546 3BSE012545R1 通信模块 – 总线通信核心，工业设备互联高效之选！

描述

ABB CI546 3BSE012545R1 是 ABB 公司专为 S800 系列分布式控制系统（DCS）打造的工业总线通信模块，核心功能是搭建 S800 控制器与现场总线设备、第三方控制系统之间的通信桥梁，实现数据的高效传输与协议转换。作为 S800 系统与外部设备交互的关键节点，ABB CI546 3BSE012545R1 直接影响着整个自动化系统的协同效率，在工业控制架构中占据不可或缺的地位。​

该模块兼容多种主流工业总线协议，能够灵活对接变频器、智能仪表、远程 I/O 站等各类工业设备，广泛应用于石油化工、电力辅机、水处理、冶金辅料等多个工业领域。在实际应用中，ABB CI546 3BSE012545R1 凭借稳定的通信性能、强大的协议适配能力和耐用的硬件设计，确保控制指令精准下发、现场数据实时回传，为 S800 系统的集中监控、统一管理提供了坚实的通信保障。​

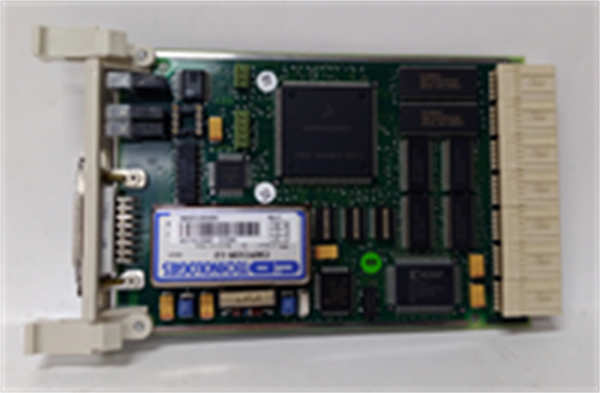

CI546 3BSE012545R1 ABB

主要特点和优势​

多协议灵活兼容是ABB CI546 3BSE012545R1 最核心的竞争力。这款模块同时支持 PROFIBUS-DP 和 MODBUS RTU 两种主流工业总线协议，并且可根据现场设备类型灵活切换工作协议，无需更换硬件就能对接不同协议的设备。无论是连接采用 PROFIBUS-DP 协议的大型变频器，还是对接使用 MODBUS RTU 协议的小型智能仪表，ABB CI546 3BSE012545R1 都能实现无缝通信，大幅降低了系统集成的复杂度和成本投入。​

通信稳定性与可靠性表现突出。ABB CI546 3BSE012545R1 的通信速率最高可达 1Mbps，能够满足大多数工业场景的实时性需求；内置完善的数据校验和自动重传机制，有效降低数据传输错误率，保障通信链路的连续性。硬件方面采用工业级优质元器件，具备 1500V AC 电气隔离功能，能有效抵御电磁干扰（EMI）和射频干扰（RFI），适应 – 20℃至 60℃的宽温工作环境，平均无故障时间（MTBF）超过 10 万小时，即便在粉尘多、振动大的恶劣工业环境中也能长期稳定运行。​

易用性与系统集成性同样出色。ABB CI546 3BSE012545R1 可直接插入 S800 系列标准机架，安装过程简单快捷，无需复杂的机械调整。通过 ABB Control Builder 组态软件即可完成参数配置，图形化的操作界面直观易懂，无需编写底层驱动代码，极大缩短了项目调试周期。模块还支持热插拔功能，可在系统不停机的情况下更换模块；配合清晰的 LED 状态指示灯，运维人员能快速判断模块的电源、通信及故障状态，大幅提升维护效率。​

The ABB CI546 3BSE012545R1 is a versatile industrial bus communication module specifically designed for ABB’s S800 DCS, enabling efficient data exchange between S800 controllers and a wide range of field devices. Its dual-protocol support for PROFIBUS-DP and MODBUS RTU eliminates the need for multiple communication modules, simplifying system architecture and reducing integration costs significantly.​

Built for industrial durability, the CI546 3BSE012545R1 features 1500V AC electrical isolation and a wide operating temperature range from -20°C to 60°C, ensuring reliable performance in electrically noisy and harsh environments. With a maximum communication speed of 1Mbps and built-in data integrity mechanisms, it delivers consistent real-time communication. The module’s easy integration with Control Builder software and hot-swap capability minimize downtime, making it a practical choice for various industrial automation applications.​

CI546 3BSE012545R1 技术规格​

​

​

应用领域​

ABB CI546 3BSE012545R1 凭借多协议兼容的灵活性和稳定的通信性能，在多个工业领域得到广泛应用。在石油化工行业的辅助系统中，如循环水、压缩空气系统，S800 控制器需要对接不同协议的设备，ABB CI546 3BSE012545R1 可同时连接 PROFIBUS-DP 协议的变频器和 MODBUS RTU 协议的流量计，实时采集压力、流量等数据并下发阀门调节指令，确保辅助系统稳定运行，为主体生产装置提供可靠支撑。​

在水处理行业，大型污水处理厂的各处理单元采用不同品牌的设备，协议类型繁杂，ABB CI546 3BSE012545R1 能够灵活适配各类设备协议，实现加药泵控制器、液位计、阀门定位器等设备的数据集中采集和统一控制，避免因协议不兼容导致的系统割裂，有效提升污水处理效率和水质达标率。在电力辅机系统中，火电厂的输煤、除灰系统设备协议多样，该模块可作为通信桥梁，实现这些设备与 S800 系统的无缝互联，确保辅机系统与主机协同运行。​

此外，在冶金辅料和食品饮料行业，ABB CI546 3BSE012545R1 也发挥着重要作用。冶金行业中，它对接辅料输送系统的不同协议设备，实现辅料的精准配送；食品加工中，连接生产线的温度控制器、称重仪表等设备，确保生产参数符合工艺标准，保障产品质量稳定。无论何种场景，ABB CI546 3BSE012545R1 都是 S800 系统连接多协议设备的理想通信选择。​

相关产品​

1. ABB CI541V1 3BSE014666R1：同系列以太网通信模块，与CI546 3BSE012545R1配合实现总线与以太网设备互联。​
2. ABB PM861K01 3BSE018105R1：S800 系列控制器，CI546 3BSE012545R1作为其通信扩展模块使用。​
3. ABB TU846 3BSE013231R1：S800 系列机架，用于安装CI546 3BSE012545R1及 I/O 模块。​
4. ABB AI810 3BSE008512R1：S800 模拟量输入模块，采集的数据可通过CI546 3BSE012545R1传输至外部设备。​
5. ABB CI532V05 3BSE007297R1：MODBUS 专用通信模块，相比CI546 3BSE012545R1协议支持更专一。​
6. ABB PS860 3BSE008510R1：S800 系统电源模块，为CI546 3BSE012545R1提供稳定供电。​
7. ABB Control Builder：组态软件，用于CI546 3BSE012545R1的参数配置与监控。​
8. ABB DO810 3BSE008516R1：S800 数字量输出模块，接收通过CI546 3BSE012545R1传来的外部指令并执行。​

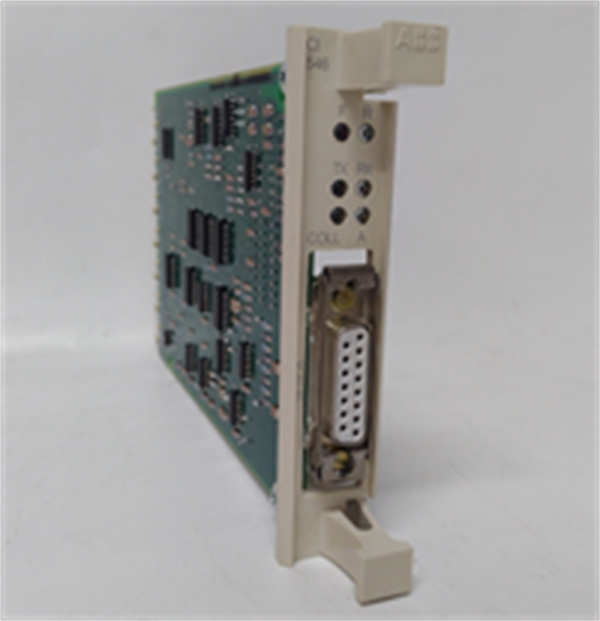

CI546 3BSE012545R1 ABB

安装与维护​

安装前准备：安装ABB CI546 3BSE012545R1 前，需确认 S800 机架槽位是否兼容，仔细检查模块外观有无破损、端子是否完好。准备好 24VDC 电源线和屏蔽 RS485 线缆，根据现场设备的协议类型确定模块的工作模式，规划好具体接线方案，同时确保系统电源已断开，避免安装过程中发生电气风险。提前在 Control Builder 软件中完成模块的预配置，包括通信速率、协议类型等关键参数。​

安装要点：将ABB CI546 3BSE012545R1 平稳插入 S800 机架的指定槽位，拧紧两侧固定螺丝确保模块牢固。按照模块端子定义正确连接 24VDC 电源，将 RS485 线缆接入对应端口，注意区分 A/B 线的极性，并且在总线两端连接 120Ω 终端电阻以减少信号反射。接线完成后接通电源，通过软件检测模块的通信状态，模拟数据传输测试，确认模块与不同协议设备的通信兼容性良好。​

维护建议：定期通过组态软件查看ABB CI546 3BSE012545R1 的通信状态和错误统计数据，每月对模块表面进行清洁，去除灰尘杂物，同时检查接线端子有无松动、氧化现象并及时处理。若出现通信异常，首先检查线缆连接和终端电阻是否正常，再通过模块的 LED 指示灯判断故障类型。更换模块时，先备份原有配置参数，再通过热插拔功能更换新模块，无需关停系统，更换后验证通信链路的完整性。
