ABB CI522A 3BSE018283R1 通信模块 – AC 500 系列 PROFINET IRT 核心，100Mbps 实时传输，工业以太网优选！

描述

ABB CI522A 3BSE018283R1是 ABB AC 500 系列可编程逻辑控制器（PLC）的专用 PROFINET IRT 通信模块，核心定位是解决工业自动化系统中 “高速实时互联” 难题 —— 作为 AC 500 系列 PLC 的以太网通信扩展单元，它能让 CPU（如ABB PM511V16 3BSE011181R1、ABB PM554 3BSE018109R1）快速接入 PROFINET IRT 总线，实现与高精度变频器、智能传感器、工业机器人等设备的微秒级数据交互。

在自动化系统中，ABB CI522A 3BSE018283R1就像 “实时通信中枢”：比如在汽车车身焊接生产线，10 台焊接机器人需同步动作，AC 500 PLC 通过ABB CI522A 3BSE018283R1的 PROFINET IRT 接口，将同步控制指令以≤1ms 的延迟传输给所有机器人，确保焊接点位精准对齐，避免车身变形；其 100Mbps 的传输速率，能同时传输控制指令与设备状态数据，无需分时段通信，提升系统效率。而 – 25℃至 + 60℃的宽温设计，即使在冬季无暖气的车间或夏季高温的设备间，也能保持稳定通信，不会因环境波动导致实时性下降。

作为 AC 500 系列的高端通信模块，ABB CI522A 3BSE018283R1还具备双网口冗余功能 —— 两个 RJ45 以太网口可构建环形网络，若某段线缆故障，数据能自动切换传输路径，保障关键场景（如新能源电池生产线）的通信不中断；同时支持第三方符合 PROFINET 标准的设备（如西门子 S7-1500 PLC、倍福远程 I/O），无需修改参数即可接入，大幅降低跨品牌系统集成难度。

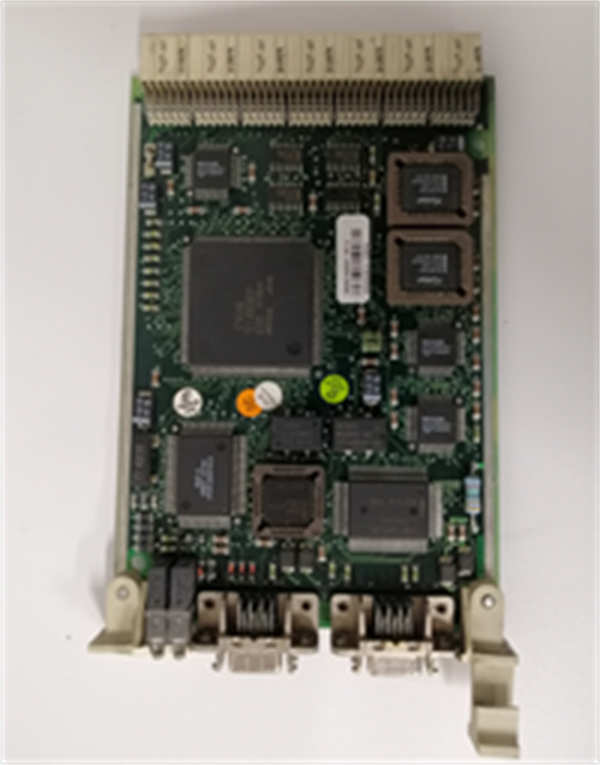

ABB CI522A 3BSE018283R1

主要特点和优势

高速实时通信，满足同步控制需求：ABB CI522A 3BSE018283R1的核心优势是支持 PROFINET IRT 协议（PROFINET Isochronous Real-Time），这种实时协议能实现≤1ms 的确定性延迟，完全满足工业设备的同步控制需求。比如在锂电池极片裁切生产线，PLC 需同时控制 3 台裁切机与 2 台输送线，通过ABB CI522A 3BSE018283R1，裁切指令与位置信号可同步传输，确保极片裁切精度误差≤0.1mm，避免废料产生。同时模块支持 100Mbps 全双工传输，能同时传输多路设备的控制指令与状态数据，无需担心带宽不足，这对多设备协同的智能工厂尤为重要。

强扩展与冗余，适配大规模组网：不同于普通 PROFINET 模块仅支持少量从站，ABB CI522A 3BSE018283R1最多可接入 64 个 PROFINET 从站设备，能覆盖中大型生产线的组网需求 —— 比如智能仓储中心，可通过该模块连接 1 台 HMI 监控屏、20 台堆垛机变频器、40 台货架位置传感器（通过远程 I/O），64 个从站名额完全满足需求，无需额外增加通信模块。更关键的是，模块具备双网口冗余设计（Dual Port Redundancy），两个 RJ45 接口可构建 PROFINET 环形网络，当某段总线线缆断裂时，数据会自动切换至备用路径，通信恢复时间≤100ms，避免关键生产场景（如汽车焊装线）因通信中断停机。

工业级可靠性，抵御复杂环境干扰：ABB CI522A 3BSE018283R1采用强化工业设计，工作温度范围覆盖 – 25℃至 + 60℃，能适应北方冬季低温车间、南方夏季高温设备间；湿度适应范围为 5%-95%（无凝露），在潮湿的水处理厂或食品加工车间，也能稳定运行不出现短路故障。此外，模块具备抗电磁干扰（EMI）能力，符合 EN 61000-6-2 工业抗扰度标准，能抵御车间内大功率电机、变频器产生的电磁辐射（Electromagnetic Radiation），避免通信信号丢包或数据错误。其外壳采用防腐蚀工程塑料（Engineering Plastic），表面喷涂防尘涂层，长期使用也不会因粉尘、油污侵蚀导致接口接触不良。

灵活集成，降低系统升级成本：ABB CI522A 3BSE018283R1采用 35mm 标准 DIN 导轨安装（DIN Rail Mounting），可与 AC 500 系列 CPU、I/O 模块并排安装在同一控制柜内，无需额外占用空间；模块通过 AC 500 系列的系统总线（System Bus）与 CPU 连接，无需焊接或复杂接线，只需将模块卡扣与 CPU 扩展接口对齐扣紧，5 分钟内即可完成安装。同时，模块支持在线配置与诊断（Online Configuration & Diagnosis），使用 ABB Control Builder M 编程软件（Programming Software）时，可实时查看总线通信状态、从站在线数量、网络负载率，若某从站设备离线，模块会立即发送故障报警信号，工作人员无需到现场即可定位故障点（如 IP 地址冲突、线缆松动），大幅缩短维护时间。

The ABB CI522A 3BSE018283R1 stands out as a high-performance PROFINET IRT communication module for the AC 500 PLC series, delivering deterministic real-time communication with latency as low as 1ms—critical for synchronized control applications like automotive welding lines and lithium battery cutting systems. Its 100Mbps full-duplex transmission ensures sufficient bandwidth for simultaneous data exchange between PLCs, robots, and smart sensors, eliminating bottlenecks in large-scale industrial networks.

Engineered for reliability, the ABB CI522A 3BSE018283R1 features dual-port redundancy for ring network topology, enabling fast failover (≤100ms) in case of cable failure—essential for mission-critical processes. It supports up to 64 PROFINET slaves and is compatible with third-party PROFINET-compliant devices, simplifying cross-brand integration. With a wide operating temperature range (-25°C to +60°C) and EMI resistance (EN 61000-6-2), it performs reliably in harsh industrial environments, making it an ideal choice for smart factories and high-precision manufacturing.

ABB CI522A 3BSE018283R1 技术规格

参数名称	参数值
产品型号	ABB CI522A 3BSE018283R1
制造商	ABB（Asea Brown Boveri）
产品类型	AC 500 系列 PROFINET IRT 通信扩展模块
通信协议	PROFINET IRT（IEC 61158-3 标准），兼容 PROFINET RT
最高传输速率	100Mbps（全双工，以太网 II 类）
实时延迟	≤1ms（IRT 模式，周期≤1ms）
支持从站数量	最多 64 个 PROFINET 从站
适配 CPU 系列	ABB AC 500 系列 PLC（PM511V16、PM554、PM564）
通信接口	2 个 RJ45 以太网口（支持冗余环形网络）
工作温度范围	-25°C – +60°C
存储温度范围	-40°C – +85°C
工作湿度范围	5% – 95% RH（无凝露）
安装方式	35mm 标准 DIN 导轨安装
尺寸（长 × 宽 × 高）	100mm × 75mm × 120mm（不含接线端子）
重量	约 300g
供电方式	从 AC 500 系统总线取电（DC 5V，典型电流 50mA）
认证标准	CE、UL 508、CSA C22.2 No.14、IEC 61131-2
诊断功能	网络状态监测、从站离线报警、负载率监控、冗余切换提示
防护等级	IP20（防固体异物侵入，控制柜内安装）

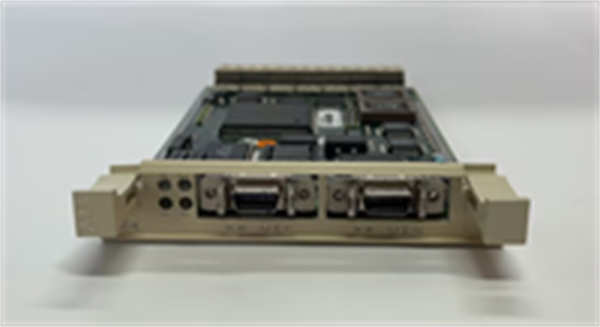

ABB CI522A 3BSE018283R1

应用领域

在汽车制造领域，ABB CI522A 3BSE018283R1是车身焊装线的 “同步控制核心”。某汽车工厂的焊装车间，12 台 ABB 焊接机器人需同时对车身框架进行点焊，AC 500 PLC（搭配ABB PM554 CPU）通过ABB CI522A 3BSE018283R1构建 PROFINET IRT 环形网络，将焊接电流、点位坐标等指令以≤1ms 的延迟传输给所有机器人，确保焊点位置偏差≤0.5mm，避免车身变形；双网口冗余设计则保障即使某段线缆被机器人碰撞断裂，通信也能在 100ms 内恢复，不会导致生产线停机，提升生产效率。

在新能源电池制造领域，ABB CI522A 3BSE018283R1可用于锂电池极片制片生产线的通信组网。生产线需同时控制 3 台极片裁切机、2 台辊压机、1 台张力控制器，通过ABB CI522A 3BSE018283R1，PLC 可实时采集张力传感器数据（反馈周期 0.5ms），并同步发送速度调节指令给裁切机与辊压机，确保极片厚度误差≤0.01mm，满足锂电池高精度生产需求；模块的抗 EMI 能力可抵御车间内高频电机产生的干扰，避免数据传输错误导致的极片报废。

在智能物流领域，ABB CI522A 3BSE018283R1是立体仓库 “快速响应中枢”。某电商物流中心的立体仓库，有 20 台堆垛机、50 个货架入口传感器，AC 500 PLC 通过ABB CI522A 3BSE018283R1连接所有设备：堆垛机的取货位置指令传输延迟≤1ms，确保多台堆垛机在同一巷道内不碰撞；当某台堆垛机传感器离线时，模块的在线诊断功能会立即报警，工作人员可通过 IP 地址快速定位故障设备，减少仓库运营中断时间。此外，在半导体封装设备（高精度温控通信）、食品饮料生产线（多设备同步灌装）中，ABB CI522A 3BSE018283R1也能凭借实时性与稳定性，满足严苛的通信需求。

安装与维护

安装前准备：安装ABB CI522A 3BSE018283R1前，需确认 AC 500 PLC 控制柜已完全断电，避免带电操作损坏模块。检查模块外观，确保外壳无变形、RJ45 接口无损坏或氧化，双网口防尘盖完好；准备适配工具（十字螺丝刀、压线钳）、超五类或六类屏蔽以太网线缆（建议带接地层，减少干扰），并确认 AC 500 CPU（如ABB PM511V16）的扩展接口无损坏，控制柜内 35mm DIN 导轨有足够空间，且安装位置远离变频器、高频电机等强电磁干扰源，避免影响以太网信号质量。

安装过程：将ABB CI522A 3BSE018283R1沿 DIN 导轨轻轻推入，直至卡扣与导轨完全咬合，确保固定牢固。将模块的系统总线接口与 CPU 扩展接口对齐，缓慢推入并扣紧，确保总线通信正常（无需额外供电，模块从系统总线取电）。连接以太网线缆：若构建普通线型网络，将主网口（PORT 1）连接至上层交换机，从网口（PORT 2）连接至下一个从站设备；若构建环形冗余网络，需将首尾模块的 PORT 2 与 PORT 1 互联，形成闭环。接线完成后，通电前需核对网络拓扑是否正确，确认无误后给控制柜上电，观察模块电源指示灯（绿色）与网口指示灯（绿色常亮表示连接正常，闪烁表示数据传输），无故障灯（红色）报警，若指示灯异常需立即断电排查。

维护建议：日常维护ABB CI522A 3BSE018283R1时，建议每 3 个月进行一次检查。断电后用干燥软布擦拭模块表面灰尘，重点清洁 RJ45 接口，用压缩空气吹除接口内的粉尘，避免接触不良；检查以太网线缆接头，若发现松动或氧化，及时重新插拔或更换接头。定期通过 Control Builder M 软件查看模块诊断信息，包括网络负载率（建议≤70%）、从站在线状态、冗余切换记录，若负载率过高，需优化通信周期或减少从站数量；若出现频繁冗余切换，需检查总线线缆是否存在破损或接触不良。长期不使用时，需断开模块电源，从导轨取出后用防尘袋包裹，存放在干燥、通风、温度 – 40℃至 + 85℃的环境中，避免与腐蚀性物质接触。
