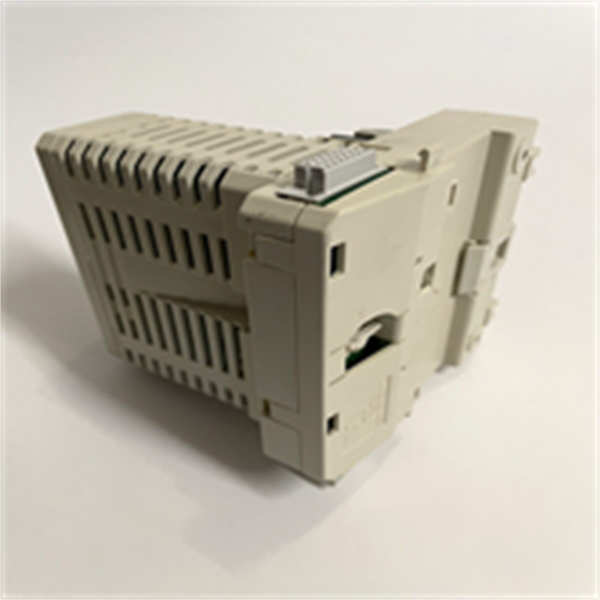

ABB AO810（3BSE008522R1）模拟量输出模块 - 适配 AC 800M DCS，精准控制工业执行器！

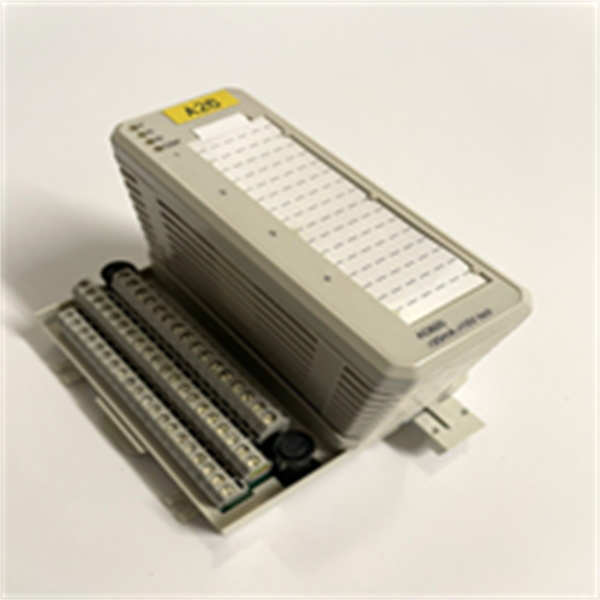

ABB AO810（3BSE008522R1）模拟量输出模块 - 适配 AC 800M DCS，精准控制工业执行器！ - 图片 2

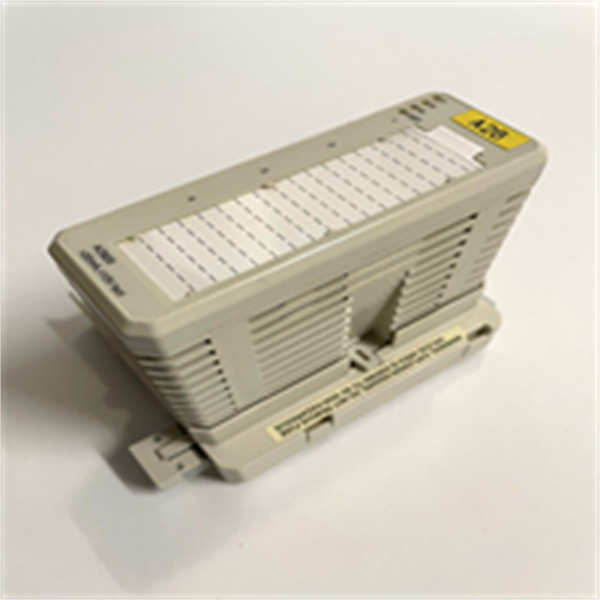

ABB AO810（3BSE008522R1）模拟量输出模块 - 适配 AC 800M DCS，精准控制工业执行器！ - 图片 3
ABB AO810（3BSE008522R1）模拟量输出模块 - 适配 AC 800M DCS，精准控制工业执行器！ - 图片 4

ABB AO810（3BSE008522R1）模拟量输出模块 – 适配 AC 800M DCS，精准控制工业执行器！

ABB AO810（3BSE008522R1） 是 ABB 专为其 AC 800M 系列分布式控制系统（DCS）开发的工业级模拟量输出模块，核心功能是搭建控制系统与现场执行器之间的 “信号桥梁”—— 把 AC 800M 控制器发出的数字控制指令，精准转换为 4-20mA DC 或 0-10V DC 这类工业标准模拟信号，驱动调节阀、变频器、伺服驱动器等执行设备动作，最终实现对工业过程的精准调控。

分类：

描述

ABB AO810（3BSE008522R1） 是 ABB 专为其 AC 800M 系列分布式控制系统（DCS）开发的工业级模拟量输出模块，核心功能是搭建控制系统与现场执行器之间的 “信号桥梁”—— 把 AC 800M 控制器发出的数字控制指令，精准转换为 4-20mA DC 或 0-10V DC 这类工业标准模拟信号，驱动调节阀、变频器、伺服驱动器等执行设备动作，最终实现对工业过程的精准调控。



在自动化系统里，ABB AO810（3BSE008522R1） 的定位非常关键，它直接决定了控制指令的 “落地精度”。比如在化工反应釜温度控制中，控制器计算出需要将加热阀开度调至 50%，ABB AO810（3BSE008522R1） 就要准确输出 12mA 的电流信号，若信号有偏差，很可能导致反应温度偏离设定值，影响产品质量。这款模块属于 AC 800M 系统的标准 I/O 组件，能与系统内的 CPU 模块、电源模块无缝兼容，支持热插拔设计，方便现场维护时快速更换，减少系统停机时间。

AO810 3BSE008522R1 ABB

AO810 3BSE008522R1 ABB

主要特点和优势

高精度输出，保障控制精度：ABB AO810（3BSE008522R1） 采用 16 位 D/A 转换芯片，电流信号输出精度达 ±0.1% FS（满量程），线性误差小于 0.05% FS，能最大程度减少信号转换过程中的偏差。像在电力行业锅炉水位控制中，需要通过 4-20mA 信号调节进水阀开度，ABB AO810（3BSE008522R1） 的高精度输出能确保水位控制误差在 ±2mm 以内，避免水位过高或过低引发安全隐患。同时，模块支持软件校准功能，现场工程师可通过 ABB Control Builder M 软件微调零点和增益，进一步提升信号准确性。



多通道独立设计，提升系统灵活性：ABB AO810（3BSE008522R1） 配备 4 个独立输出通道，每个通道都能单独配置为 4-20mA DC 或 0-10V DC 信号，且通道间隔离电压达 500V AC，有效避免通道间的信号干扰。这种设计特别适合多参数控制场景，比如在水处理厂，一个ABB AO810（3BSE008522R1） 模块就能同时控制加药泵（4-20mA 信号）、搅拌电机变频器（0-10V 信号）和出水阀（4-20mA 信号），无需额外配置多个模块，既节省控制柜空间，又降低采购成本。



强抗干扰与故障诊断，适应复杂工业环境：工业现场的电磁干扰（EMI）是模拟量模块的 “大敌”，ABB AO810（3BSE008522R1） 内置多级 EMC 滤波电路，符合 IEC 61000-6-2 工业抗干扰标准，能抵御电机、变频器产生的高频干扰，确保信号稳定输出。此外，模块还具备完善的故障诊断功能，当出现输出短路、过流或信号漂移超限时，会通过 PROFIBUS DP 协议将故障信息实时反馈给 AC 800M 控制器，同时模块面板的 LED 指示灯会变色提示，工程师不用拆解设备就能快速定位问题，大幅缩短故障排查时间。



The ABB AO810 (3BSE008522R1) stands out in industrial automation for its exceptional output precision and robust design, making it a cornerstone of reliable process control in demanding sectors. Equipped with 16-bit D/A converters, it delivers current signals with an accuracy of ±0.1% FS and linearity error below 0.05% FS, ensuring that digital control commands from the AC 800M DCS are translated into analog outputs with minimal distortion—critical for applications like chemical reactor temperature regulation or power plant boiler level control.



Its four independently configurable channels, each with 500V AC isolation, offer unmatched system flexibility, allowing simultaneous control of diverse actuators such as control valves and variable frequency drives from a single module. Built-in EMC protection and comprehensive fault diagnostics further enhance its reliability: it resists electromagnetic interference from industrial equipment and provides real-time fault alerts via PROFIBUS DP, enabling quick troubleshooting and minimizing unplanned downtime. These features make the ABB AO810 (3BSE008522R1) an ideal choice for industries where precision, flexibility, and durability are non-negotiable.

AO810（3BSE008522R1）技术规格

参数名称 参数值
产品型号 ABB AO810（3BSE008522R1）
制造商 ABB（ABB Industrial Automation）
产品类型 工业级模拟量输出模块（AO 模块）
通道数量 4 通道（独立输出，支持单独配置）
输出信号类型 4-20mA DC（负载阻抗≤500Ω）、0-10V DC（负载阻抗≥10kΩ）
输出精度 ±0.1% FS（25℃环境温度，4-20mA 信号）
分辨率 16 位
通信协议 支持 PROFIBUS DP 协议（与 AC 800M 控制器通信）
供电电压 24V DC（允许波动：18V DC~30V DC）
工作温度范围 0℃ ~ 60℃
存储温度范围 -25℃ ~ 70℃
通道隔离 500V AC（通道间及通道与系统间）
安装方式 兼容 AC 800M 系统机架安装（支持热插拔）
功耗 最大 5W（满载工作状态）

应用领域

在化工与石化行业，ABB AO810（3BSE008522R1） 是保障生产安全与产品质量的关键组件。比如在石油炼制的精馏塔控制中，需要通过模拟量信号调节回流阀开度、进料阀流量和塔底加热功率，ABB AO810（3BSE008522R1） 能精准输出 4-20mA 信号，确保各参数稳定在工艺要求范围内，避免因信号偏差导致的精馏效率下降或产品纯度不达标。同时，模块的抗干扰能力能抵御车间内变频器、大型电机产生的电磁干扰，适合化工车间复杂的电磁环境。



电力行业是ABB AO810（3BSE008522R1） 的另一重要应用场景。在火力发电厂，锅炉的水位、蒸汽压力和温度控制都依赖模拟量输出模块，ABB AO810（3BSE008522R1） 可驱动水位调节阀、压力控制阀等执行器，将锅炉水位控制在 ±5mm 的精度范围内，蒸汽压力误差控制在 ±0.02MPa，确保发电过程稳定高效。此外，模块支持热插拔，在机组不停机的情况下就能更换故障模块，满足电力行业 “连续运行” 的严苛要求。



在水处理与环保行业，ABB AO810（3BSE008522R1） 也发挥着重要作用。污水处理厂的加药环节需要根据水质参数（如 COD、pH 值）调节加药量，ABB AO810（3BSE008522R1） 输出的 4-20mA 信号能精准控制加药泵的输出量，避免药剂浪费或加药不足导致的处理效果不佳。同时，模块的宽温工作范围能适应污水处理厂室外泵房的温度变化，确保在夏季高温或冬季低温环境下仍能稳定工作。

相关产品

  1. ABB AI810（3BSE008521R1）：与ABB AO810（3BSE008522R1）同属 AC 800M 系列的模拟量输入模块，功能互补，负责采集现场传感器的模拟信号（如温度、压力），两者配合可构成完整的 “采集 – 控制 – 执行” 闭环系统。
  2. ABB DO810（3BSE008523R1）：AC 800M 系列的数字量输出模块，与ABB AO810（3BSE008522R1）配套使用，可输出开关量信号控制接触器、电磁阀等设备，适合模拟量控制与数字量控制结合的场景。
  3. ABB AC 800M CPU 模块（如 PM861K01）：ABB AO810（3BSE008522R1）的上位控制核心，负责发出数字控制指令，模块需与该 CPU 模块配合才能正常工作，是 AC 800M 系统的 “大脑”。
  4. ABB AO815（3BSE013231R1）：ABB AO810（3BSE008522R1）的升级款模拟量输出模块，通道数增加至 8 通道，输出精度提升至 ±0.05% FS，适合需要更多控制通道或更高精度的场景。
  5. ABB PS860K01：AC 800M 系统专用电源模块，为ABB AO810（3BSE008522R1）及其他 I/O 模块提供稳定的 24V DC 供电，确保模块正常运行。
  6. ABB Control Builder M：配置ABB AO810（3BSE008522R1）必需的软件，可通过该软件设置模块通道参数、校准信号精度和查看故障诊断信息。
  7. ABB TB820：与ABB AO810（3BSE008522R1）配套的端子板，提供便捷的接线接口，简化模块与现场执行器的接线流程，同时增强接线可靠性。
AO810 3BSE008522R1 ABB

AO810 3BSE008522R1 ABB

安装与维护

安装前准备：安装ABB AO810（3BSE008522R1） 前，需先确认 AC 800M 系统机架的电源已断开，避免带电操作导致模块损坏。同时检查机架内的安装插槽是否清洁，有无灰尘或异物，可用干燥的压缩空气轻轻吹扫；还要核对模块型号是否与系统兼容，确保 AC 800M 控制器的固件版本在 5.1 及以上，避免通信协议不匹配。准备好符合规格的信号线缆，建议使用屏蔽双绞线（截面积 0.5-1mm²）连接执行器，屏蔽层单端接地（控制柜侧），减少电磁干扰。



安装要点：将ABB AO810（3BSE008522R1） 对准 AC 800M 机架的安装插槽，缓慢推入直至听到 “咔” 的锁定声，确认模块与机架总线接口接触良好。若支持热插拔，也可在系统带电时安装，但需确保双手佩戴防静电手环，避免静电损坏模块元器件。安装后连接信号线缆，按照模块端子图区分电流信号和电压信号的接线端子，切勿接反；接线完成后用手轻轻拉扯线缆，确认端子连接牢固，再接通机架电源，观察模块面板的电源灯是否常亮绿色，各通道指示灯是否正常。



维护建议：日常维护ABB AO810（3BSE008522R1） 时，每月需检查一次模块面板的 LED 指示灯，若发现通道故障灯（红色）亮起，需通过 Control Builder M 软件查看故障原因，常见问题包括输出短路、执行器故障或信号漂移。每季度用万用表检测各通道的输出信号精度，若偏差超过 ±0.1% FS，可通过软件进行零点和增益校准。清洁模块时需先断开机架电源，用干燥的软布擦拭模块表面灰尘，切勿使用湿布或清洁剂，防止液体进入模块内部。若模块出现无法修复的故障，更换时需选择同型号的ABB AO810（3BSE008522R1），更换前通过软件备份原模块的配置参数，更换后导入参数即可快速恢复工作。
