ABB AFC094AE02 通信滤波控制面板 – 本地可视化操作，精准调控抗干扰参数！

描述

ABB AFC094AE02 是 ABB 品牌专为工业通信抗干扰场景研发的通信滤波控制面板，融合 “信号滤波” 与 “本地操作” 双重功能，属于 ABB 自动化系统的 “抗干扰控制终端”，在工业通信体系中承担着通信信号净化、抗干扰参数本地配置、干扰状态实时监测的关键角色。作为连接运维人员与通信滤波系统的 “交互中枢”，ABB AFC094AE02 需与 ABB AC800M PLC、ACU-01B 辅助控制单元等设备的通信线路配套使用 —— 既通过内部滤波电路滤除 10kHz~30MHz 频段电磁干扰，又能通过面板屏幕直观显示干扰强度、滤波效果、接口模式等关键信息，运维人员可通过实体按键本地调节滤波频段、灵敏度等参数，无需依赖上位机，实现 “实时监测 – 精准调控 – 效果反馈” 的闭环操作。​

相较于普通滤波模块或远程控制终端，ABB AFC094AE02 在本地交互便捷性、干扰可视化、参数灵活性上优势显著。它可直接安装在通信设备旁的控制柜中，在钢铁轧钢车间、化工反应釜区域等强干扰场景中，运维人员无需携带笔记本或调试设备，通过面板即可快速完成干扰排查与参数优化，有效避免因远程通信延迟导致的抗干扰调控滞后，是工业企业提升通信系统抗干扰响应效率、降低运维成本的理想选择。​

AFC094AE02 ABB

主要特点和优势​

本地可视化操作，抗干扰状态一目了然​

ABB AFC094AE02 配备 2.8 英寸 LCD 高清屏幕，支持中文 / 英文双语显示，可实时呈现三大核心信息：①干扰状态：以数值（0~100dBμV）与柱状图显示当前通信线路中的干扰强度，区分 10kHz~1MHz 低频干扰与 1MHz~30MHz 高频干扰，直观判断干扰来源类型；②滤波参数：显示当前滤波频段（如 “10kHz~25MHz”）、接口模式（“RS-485”/“RS-232”）、灵敏度等级（“高 / 中 / 低”）；③运行状态：显示供电电压、通信数据传输速率、接地电阻值（需配套接地检测模块），确保滤波系统运行参数合规。例如在化工车间，运维人员通过屏幕发现 “1MHz 频段干扰强度 85dBμV”，可立即针对性调节滤波参数，无需逐一排查干扰源，大幅提升问题定位效率。​

实体按键精准调控，参数配置灵活便捷​

ABB AFC094AE02 面板下方设置 6 个功能实体按键，分工明确：“频段 +/-” 键用于调节滤波频段范围（可在 10kHz~30MHz 内以 1kHz 步长微调，如从 “10kHz~20MHz” 扩展至 “10kHz~28MHz”）；“灵敏度” 键切换高 / 中 / 低三档滤波灵敏度（高档适合强干扰场景，插入损耗≥32dB；低档适合弱干扰场景，避免过度滤波导致信号衰减）；“确认” 键保存参数配置；“复位” 键恢复出厂设置；“页面” 键切换干扰监测、参数配置、运行状态三个显示页面。按键采用防误触设计（长按 2 秒生效），搭配屏幕实时参数预览，确保调节精准无误。例如在钢铁厂，针对轧机变频器产生的 15kHz 干扰，运维人员通过 “频段 +” 键将低频滤波下限设为 12kHz，灵敏度调至 “高”，10 秒内即可完成抗干扰参数优化，通信丢包率从 5% 降至 0.1%。​

宽频滤波 + 实时监测，抗干扰效果可量化​

ABB AFC094AE02 延续核心宽频滤波能力，采用多阶 RC 滤波电路与共模电感组合，10kHz~30MHz 频段插入损耗≥20~30dB，同时新增 “滤波效果监测” 功能：屏幕实时显示滤波前后的干扰强度差值（如 “滤波前 90dBμV，滤波后 25dBμV，衰减 65dB”），量化抗干扰效果，避免盲目调节。针对 RS-485/RS-232 双接口，面板可通过 “接口切换” 键一键切换模式，无需端子跳线，切换后自动匹配对应滤波参数（RS-485 模式优化长距离传输抗干扰，RS-232 模式减少短距离信号反射）。例如在电力变电站，切换至 RS-485 模式后，面板自动将通信距离适配至 1200 米，滤波频段侧重 10kHz~15MHz（变电站高压设备干扰集中频段），确保输煤系统通信稳定。​

工业级防护与故障报警，适应恶劣场景​

ABB AFC094AE02 采用工业级面板设计，外壳为阻燃 ABS 材质，防护等级 IP20，屏幕覆盖防刮擦钢化玻璃，能抵御车间粉尘、油污侵蚀；工作温度范围 – 25℃~+70℃，在寒冷户外控制柜或高温生产车间，屏幕仍清晰显示，按键操作灵敏。面板内置故障自诊断功能，当出现供电异常（电压＜18V 或＞32V）、接地不良（接地电阻＞4Ω）、滤波电路故障时，屏幕弹出红色故障代码（如 “E01 – 接地不良”“E02 – 滤波电容故障”），同时伴随蜂鸣器报警（80dB），提醒运维人员及时处理。例如接地电阻超标时，面板显示 “E01” 并闪烁，运维人员通过检查接地线缆即可快速恢复，避免因接地问题导致滤波效果下降。​

The ABB AFC094AE02 communication filter control panel integrates signal filtering, local parameter configuration, and real-time status monitoring into a single industrial-grade unit, designed to enhance interference mitigation for ABB automation systems. Its 2.8-inch LCD screen (320×240 resolution) provides clear visualization of interference levels (0~100dBμV), filter parameters (10kHz~30MHz frequency range, RS-485/RS-232 mode), and operating status, enabling maintenance teams to quickly identify and address EMI issues without remote tools.​

Equipped with 6 physical buttons for precise adjustment of filter frequency, sensitivity (high/medium/low), and interface mode, the panel supports on-site optimization—critical for harsh environments like steel mills and chemical plants. Its wideband filtering capability (≥20~30dB insertion loss) and built-in fault diagnostics (power anomalies, poor grounding) ensure reliable performance, while IP20 protection and -25℃ to +70℃ operating range withstand industrial conditions. This all-in-one solution simplifies interference management, reducing downtime and improving communication reliability.​

 技术规格​

​

​

应用领域​

ABB AFC094AE02 凭借 “本地操作 + 抗干扰可视化” 核心优势，在强干扰工业场景中应用广泛。在钢铁行业，它可安装在轧钢车间 AC800M PLC 控制柜中，串联在 PLC 与远程 I/O 模块的 RS-485 线路上：运维人员通过面板屏幕发现 “15kHz 频段干扰强度 92dBμV”，立即按 “频段 +” 键将滤波下限设为 12kHz，灵敏度调至 “高”，30 秒内完成参数配置，屏幕实时显示 “滤波后干扰 28dBμV，衰减 64dB”，PLC 与 I/O 模块通信丢包率从 8% 降至 0.2%，避免轧机动作延迟导致的钢板厚度偏差。​

在化工行业，ABB AFC094AE02 可用于反应釜区域 ACU-01B 辅助控制单元的 RS-232 通信线路：反应釜加热系统产生的 5MHz 射频干扰导致传感器温度数据跳变，运维人员通过面板 “页面” 键切换至 “高频干扰监测” 页面，发现 5MHz 频段干扰 88dBμV，通过 “频段 +” 键将滤波上限扩展至 30MHz，切换灵敏度至 “中”，滤波后干扰降至 22dBμV，温度数据采集误差从 ±2℃降至 ±0.3℃，辅助 ACU-01B 精准控制伴热电磁阀，保障化学反应温度稳定。​

此外，在电力行业，ABB AFC094AE02 可安装在火电厂辅控系统通信柜中，针对输煤皮带 RS-485 总线的干扰问题：面板显示 “10kHz~20kHz 低频干扰 75dBμV”（来自皮带变频器），运维人员调节滤波频段至 “8kHz~25MHz”，接地电阻监测显示 “2.5Ω”（符合≤4Ω 要求），滤波后干扰降至 18dBμV，输煤系统通信中断次数从每日 3 次降至 0 次；在水处理行业，它还可用于污水处理厂 PLC 与水质传感器的 RS-232 线路，通过面板实时监测曝气风机产生的干扰，针对性调节滤波参数，确保溶解氧、pH 值数据准确上传，保障出水水质达标。​

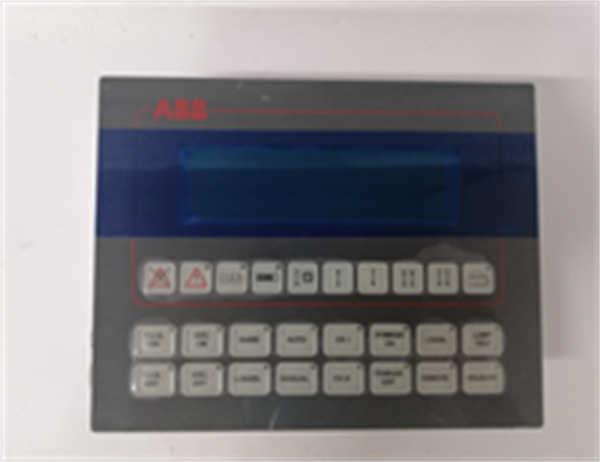

AFC094AE02 ABB

相关产品​

1. ABB AFC095AE03 滤波控制面板：AFC094AE02升级款，屏幕升级为3 英寸 TFT 触摸屏，新增 EtherNet/IP 接口滤波与数据存储功能，滤波频段扩展至 1kHz~50MHz，适合大型钢厂、高压变电站等强干扰场景，是AFC094AE02 高要求场景升级选择。​
2. ABB AFC093AE01 基础滤波面板：AFC094AE02简化款，仅4 英寸单色 LCD 屏，支持 RS-485 单接口与固定频段（10kHz~20MHz）滤波，无干扰量化显示，成本更低，适合中小型工厂简单抗干扰需求。​
3. ABB AC800M 3BSE053240R1 PM891：PLC 主控制器，AFC094AE02串联在其通信线路中，面板本地调节滤波参数，控制器接收净化后的数据，形成 “本地调控 + 远程控制” 双重保障。​
4. ABB ACU-01B 3HNA024871-001：辅助控制单元，AFC094AE02为其通信线路滤波，面板实时监测干扰状态，确保辅助设备信号稳定传输，提升调控可靠性。​
5. ABB 接地检测模块（3BSE012345R1）：与AFC094AE02配套，实现接地电阻实时监测（0~10Ω），数据在面板屏幕显示，接地超标时触发报警，保障滤波效果。​
6. ABB RS-485 屏蔽双绞线（6XV1830-0EH10）：专用通信线缆，与AFC094AE02配合，线缆屏蔽层与面板接地端子连接，形成 “线缆屏蔽 + 面板滤波” 双重抗干扰。​
7. ABB PS407 电源模块：输出 24V DC 稳定电压，为AFC094AE02供电，避免供电波动导致面板黑屏或参数丢失，保障持续运行。​
8. ABB AFC094AE02 安装附件包：含 DIN 导轨支架、嵌入式安装边框、接地线缆、端子螺丝刀，确保面板在控制柜中安装牢固，接地可靠。
