ABB 81943A041-1 变频器主板 – 适配 ACS 系列，保障传动系统稳定运行！

描述

ABB 81943A041-1 是 ABB 集团推出的一款工业级变频器控制板卡，主要适配旗下经典的 ACS800、ACS600 系列变频器，隶属于传动系统（Drive System）的核心控制组件范畴。在工业自动化传动系统中，它相当于 “大脑中枢”—— 接收上位可编程逻辑控制器（PLC）的调速指令，通过内部数字信号处理器（DSP）处理后，输出精准的脉冲宽度调制（PWM）信号，控制变频器功率模块的输出电压与频率，最终实现电机的无级调速与稳定运行。

作为 ABB 变频器的原厂原配控制板，ABB 81943A041-1 与 ACS 系列变频器的硬件兼容性、软件协同性经过原厂严格验证，无需额外调试即可直接替换故障板卡。无论是石油化工行业的泵类电机调速，还是钢铁厂的风机变频控制，ABB 81943A041-1 都能凭借成熟的电路设计，确保变频器在负载波动时仍能保持输出稳定，比如当风机负载突然增加时，模块可在数十微秒内调整 PWM 信号，避免电机转速骤降导致的生产中断。

实际应用中，ABB 81943A041-1 还承担着变频器状态监测与故障诊断的功能，能实时采集变频器的电流、电压、温度等参数，一旦检测到过流、过压或模块过热，会立即触发保护机制并上报故障代码，为维护人员快速定位问题提供依据，是保障工业传动系统连续可靠运行的关键备件。

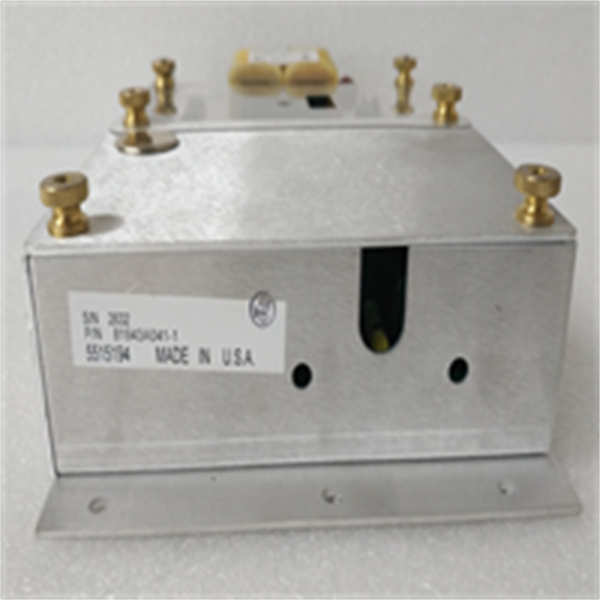

81943A041-1 ABB

主要特点和优势

高精度调速控制，满足工业生产需求

ABB 81943A041-1 采用高性能数字信号处理器（DSP），配合 ABB 专利的直接转矩控制（DTC）算法，能实现电机转速控制精度达 ±0.1% 额定转速，即使在低速运行（如 5Hz 以下）时，也能保持稳定的转矩输出。在精密制造行业，比如机床主轴的变频控制中，ABB 81943A041-1 可通过精准调整变频器输出频率，确保主轴转速波动小于 ±1rpm，避免因转速偏差导致的加工误差，提升产品合格率。

强抗干扰能力，适配复杂工业环境

考虑到工业现场的电磁复杂性，ABB 81943A041-1 在电路设计上采用多重抗干扰措施：电源端内置电磁兼容（EMC）滤波电路，可抑制电网电压波动与高频噪声；信号输入输出端口采用光电隔离（Optical Isolation）技术，隔离电压≥2500V DC，有效阻断外部电磁干扰（EMI）窜入控制电路。在变频器密集的车间（如汽车生产线），普通控制板可能因干扰出现调速卡顿，而ABB 81943A041-1 能保持控制信号稳定，确保电机运行平顺。

完善的故障保护，保障设备安全

ABB 81943A041-1 内置全面的故障检测与保护逻辑，涵盖过流保护、过压保护、欠压保护、模块过热保护、电机堵转保护等功能。当变频器输出电流超过额定值 150% 时，模块会在 10 微秒内切断 PWM 输出，避免功率模块烧毁；若检测到变频器直流母线电压过高（如超过 1100V DC），会立即触发母线放电保护，防止电容爆裂。这些保护功能能大幅降低变频器的故障率，延长ABB 81943A041-1 与整个传动系统的使用寿命。

原厂兼容性，简化维修替换

作为 ABB ACS 系列变频器的原配控制板，ABB 81943A041-1 无需修改硬件或软件参数，即可直接替换同型号故障板卡。维修人员只需拆除故障板的接线端子，插入新的ABB 81943A041-1 并重新连接线缆，变频器即可恢复正常运行，整个替换过程通常可在 30 分钟内完成，远快于第三方兼容板卡的调试时间。同时，模块支持通过 ABB DriveWindow 软件读取历史故障数据，帮助维护人员分析故障原因，避免同类问题再次发生。

The ABB 81943A041-1 control board is a critical component for ABB’s ACS800 and ACS600 series variable frequency drives (VFDs), delivering exceptional precision and reliability in industrial motion control. Leveraging ABB’s proprietary Direct Torque Control (DTC) algorithm and a high-performance DSP, it achieves speed control accuracy of ±0.1% of rated speed, ensuring stable torque output even at low frequencies (below 5Hz)—critical for precision applications like machine tool spindle control.

Designed for harsh industrial environments, the ABB 81943A041-1 features robust EMC filtering and optical isolation (2500V DC) to resist electromagnetic interference, maintaining stable performance in VFD-dense workshops. Its comprehensive fault protection—including overcurrent, overvoltage, and overtemperature safeguards—minimizes drive downtime and protects expensive power components. As an original ABB part, it offers seamless compatibility with ACS series drives, enabling quick replacement (typically under 30 minutes) without software modifications, making it an ideal choice for critical production lines.

ABB 81943A041-1 技术规格

应用领域

ABB 81943A041-1 在石油化工行业的泵类传动控制中应用广泛。大型炼化厂的原油输送泵需根据管道压力调整转速，ABB 81943A041-1 可通过接收压力传感器（4-20mA 信号）的反馈，实时调整变频器输出频率，确保泵出口压力稳定在 0.8-1.2MPa 之间，避免压力过高导致管道破裂，或压力过低影响后续工序。其抗干扰能力也能抵御车间内变频器、电机产生的电磁噪声，保持控制信号稳定。

在钢铁冶金行业，ABB 81943A041-1 常用于高炉风机的变频控制。高炉风机需为炉膛提供稳定的鼓风，风量波动会直接影响铁水质量，ABB 81943A041-1 凭借 ±0.1% 的调速精度，可将风机转速波动控制在 ±2rpm 以内，确保鼓风量稳定；同时，模块的过热保护功能能在风机轴承温度过高时，快速降低转速并报警，防止风机损坏导致高炉停产。

此外，在市政水处理领域，ABB 81943A041-1 适配污水处理厂的曝气池风机变频器，通过调整风机转速控制曝气强度，既能满足微生物降解污染物的需氧量，又能避免过度曝气导致的电能浪费；在食品饮料行业的生产线传送带控制中，模块可实现传送带的无级调速，配合 PLC 实现与灌装、包装设备的同步运行，提升生产效率。对于仍在使用 ABB ACS800/ACS600 系列变频器的老旧工厂，ABB 81943A041-1 更是维修替换的核心备件，能快速恢复变频器控制功能，减少停机损失。

相关产品

1. ABB 81943A042-1：与ABB 81943A041-1同属 ACS 系列变频器控制板，主要区别在于通信接口，前者新增以太网接口（支持 Profinet 协议），适配智能化工厂的工业以太网需求，可作为ABB 81943A041-1 的升级替代型号。
2. ABB ACS800-04-0120-3：ACS800 系列变频器主机，ABB 81943A041-1是其标配控制板，二者搭配构成完整的变频传动系统，常见于中等功率（55kW）电机的调速控制。
3. ABB 3ABD0000043542：变频器功率模块，与ABB 81943A041-1配套工作，接收模块输出的 PWM 信号，将直流母线电压转换为可调频调压的交流电，驱动电机运转。
4. ABB 81943A031-1：ABB 81943A041-1的简化版控制板，仅支持标量控制（无 DTC 算法），调速精度 ±0.5% 额定转速，适合对精度要求不高的场景（如普通风机、水泵），成本更低。
5. ABB DriveWindow 软件：ABB 81943A041-1的专用配置软件，可用于模块参数设置、故障日志读取、控制算法切换，是ABB 81943A041-1 安装调试与维护的必备工具。
6. ABB 81943A041-2：ABB 81943A041-1的改进版，优化了散热设计，工作温度范围扩展至 – 20℃~65℃，适合极寒或高温工业环境（如北方户外泵站、钢铁厂高温车间）。
7. ABB 3HAC035411-001：变频器电源模块，为ABB 81943A041-1提供稳定的 5V DC 供电，具备过压、过流保护功能，避免电源波动损坏控制板。

81943A041-1 ABB

安装与维护

安装前准备：安装ABB 81943A041-1 前，需先切断变频器总电源，并用万用表检测直流母线电压（确保降至 50V 以下），防止触电或损坏模块；检查变频器型号是否为 ACS800/ACS600 系列，避免型号不兼容导致无法使用；准备好专用螺丝刀（绝缘柄）和防静电手环，佩戴手环防止静电击穿模块内部芯片；同时清理变频器控制板插槽内的粉尘与氧化层，用压缩空气轻轻吹除杂物。

安装要点：将ABB 81943A041-1 对准变频器控制板插槽，缓慢插入并确保板卡边缘与插槽完全贴合，再用板卡自带的固定螺钉紧固（扭矩控制在 0.5~0.8N・m），防止振动导致板卡松动；接线时严格按照变频器手册的引脚定义，连接信号输入线、PWM 输出线和电源控制线，注意区分模拟量信号与数字量信号线，避免接反或短路；安装完成后，先接通变频器控制电源（不含主电源），观察ABB 81943A041-1 上的电源指示灯（绿色常亮为正常），再通过 DriveWindow 软件确认模块与变频器的通信状态。

维护建议：日常维护ABB 81943A041-1 时，每 3 个月打开变频器柜门，用干燥压缩空气清洁板卡表面粉尘，避免粉尘堆积影响散热；每月通过 DriveWindow 软件读取模块运行参数，检查控制精度是否在 ±0.1% 额定转速范围内，若超出范围需重新校准参数；若变频器出现故障报警，需先通过故障代码判断是否为ABB 81943A041-1 故障（如 “控制板通信中断”），排除外部接线问题后再考虑更换板卡。更换ABB 81943A041-1 时，需先备份原板卡参数，新板卡安装后导入参数，确保与原系统控制逻辑一致。
