ABB 5SHY35L4520 5SXE10-0181 – 工业级IGCT模块，可靠性保障！

描述

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520是 ABB 工业自动化系统的高性能通信接口模块，专为工业控制设备的网络互联设计。作为 ABB AC 系列自动化平台的核心连接组件，该模块通过多协议转换功能，实现 PLC、DCS 与现场设备的无缝通信，支持 Modbus RTU、Profinet IO 等主流工业协议的双向数据传输。其采用模块化架构与冗余设计，可直接集成于 ABB AC800M 控制器或 AC500 PLC 系统，为工业现场提供稳定可靠的数据交换链路。​

在工业网络架构中，ABB AC10272001R0101 5SXE10-0181 5SHY35L4520通过强化的电磁兼容设计提升通信稳定性。模块内置隔离变压器（隔离电压 2.5kV AC）和浪涌保护电路，能有效抵御工业环境中的电磁干扰与电压尖峰，确保在电机启动、变频调速等强干扰场景下的通信连续性。其支持热插拔功能与在线配置，配合 – 25°C 至 + 70°C 的宽温工作范围，广泛适配冶金、化工、水处理等复杂工业场景。凭借 CE、UL 认证，ABB AC10272001R0101 5SXE10-0181 5SHY35L4520与 5SXE 系列电源模块、5SHY 系列功率器件协同工作，构建从控制到执行的全链路自动化解决方案。​

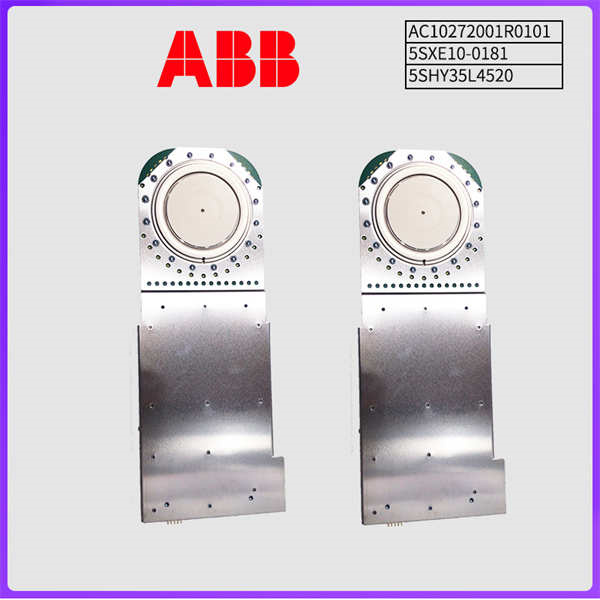

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520

技术规格​

​

​

主要特点和优势​

ABB AC10272001R0101的核心优势在于多协议兼容与高可靠性设计的深度融合。其内置协议转换引擎可同时运行 3 种工业协议，无需额外网关即可实现不同厂商设备的互联（如将 Modbus 传感器数据转换为 Profinet 信号上传至 ABB AC800M 控制器），显著降低系统集成复杂度。模块采用双以太网口冗余设计，支持网络故障自动切换（切换时间 < 50ms），配合看门狗定时器与自动复位功能，确保通信链路的高可用性。​

工业级耐用性与灵活配置是ABB AC10272001R0101的显著特征。其通过 10G 振动测试与 50g 冲击测试，外壳采用阻燃 ABS 材料（UL94 V-0 级），能适应粉尘、潮湿等恶劣环境。通过 ABB Control Builder 软件可实现参数远程配置与固件升级，支持通道级数据滤波与超时重传机制，有效提升数据传输完整性。相较于传统接口模块，其新增网络流量监控功能，可实时统计报文收发量与错误率，为网络优化提供数据支撑。​

应用领域​

ABB AC10272001R0101凭借其协议转换能力，在工业自动化网络中承担关键连接角色：​

• 冶金生产线：在冷轧带钢车间，模块连接西门子 S7-1200 PLC 与 ABB AC500 PLC，将轧机速度（4-20mA 转换为数字量）与张力传感器数据通过 Profinet 上传至 SCADA 系统，实现轧制过程的同步控制。​
• 化工间歇生产：在医药中间体反应釜控制系统中，模块将 DCS 系统的控制指令（Modbus RTU 协议）转换为现场阀门定位器的 Profinet 信号，配合 5SXE10-0181 电源模块保障供电稳定，满足 GMP 对生产数据可追溯性的要求。​
• 水处理厂：在市政污水处理的曝气系统中，模块实现 PLC 与溶解氧分析仪、变频风机的通信互联，支持根据水质参数动态调节曝气强度，通过冗余设计确保污水处理工艺不中断。​
• 智能工厂：在汽车焊装车间，模块作为工业以太网与现场总线的转换节点，将焊接机器人的状态数据（如电流、温度）上传至 MES 系统，为预测性维护提供实时数据支撑。​

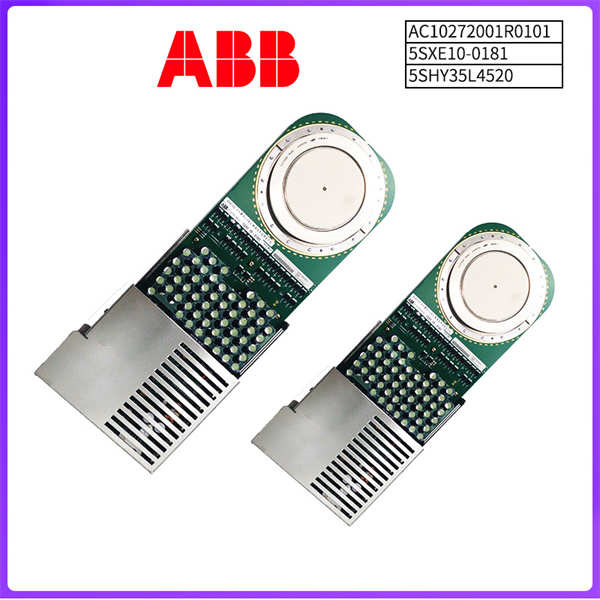

ABB AC10272001R0101 5SXE10-0181 5SHY35L4520

相关产品​

1. 5SXE10-0181：ABB 功率电源单元，为ABB AC10272001R0101及周边控制设备提供稳定的 24V DC 供电，具备过流、过压保护功能，适配工业强干扰环境。​
2. 5SHY35L4520：ABB IGBT 功率模块，与ABB AC10272001R0101配套用于变频驱动系统，模块通过通信接口接收控制指令，实现电机转速的精准调节。​
3. AC800M：ABB 分布式控制器，通过ABB AC10272001R0101获取现场设备数据，执行复杂控制逻辑，适用于大型工业过程自动化。​
4. AC500 PLC：ABB 中小型可编程控制器，与ABB AC10272001R0101集成，扩展通信接口数量，满足分布式控制需求。​
5. CI854A：ABB Profibus DP 通信模块，与ABB AC10272001R0101协同工作，构建冗余工业总线网络，提升数据传输可靠性。​
6. PS802：ABB 开关电源，为ABB AC10272001R0101提供冗余供电选项，支持 110/220V AC 宽电压输入，适配全球工业供电标准。​

安装与维护​

安装前准备：安装ABB AC10272001R0101前，需确认控制柜内安装位置（建议远离变频器等强干扰源），通过 35mm 标准 DIN 导轨固定，使用扭矩螺丝刀（0.5-0.7N・m）紧固安装卡扣。接线时以太网采用超五类屏蔽双绞线（屏蔽层单端接地），RS485 总线需设置终端电阻（120Ω），电源线路应与信号线路分开布线以减少干扰。​

维护建议：日常维护中，需定期检查ABB AC10272001R0101的 LED 指示灯状态，绿色 “PWR” 灯常亮表示供电正常，以太网口 “LINK/ACT” 灯闪烁表示通信正常。建议每季度通过 ABB 诊断软件检查协议转换效率与错误率，每年清洁模块散热孔灰尘以防止过热。模块支持在线更换，更换时需先断开电源，新模块接入后通过软件下载配置参数，确保与 5SXE10-0181 电源模块的供电匹配。
