ABB 5SHY3545L0016 IGBT 功率模块 – 高压变频器核心

描述

ABB 5SHY3545L0016：这款是 ABB 专为高压/大电流应用设计的 HiPak 封装 IGBT 功率模块，它与 3BHB019719R0101 GVC736BE101 驱动单元配合使用，是高性能变频器和整流器的核心。在现代工业自动化中，无论是驱动几千千瓦的大型电机，还是构建柔性交流输电系统（Flexible AC Transmission System, FACTS），高性能的电力转换都是关键，而 5SHY3545L0016 就是实现这种转换的核心半导体开关。

5SHY3545L0016 属于 ABB 著名的 HiPak（High Power Package）封装系列，这种封装专为承受高电压、大电流和苛刻热循环（Thermal Cycling）而设计。HiPak 模块的最大优势在于其内部采用了先进的芯片（Chip）技术和连接技术，实现了极低的开关损耗（Switching Losses）和导通损耗（Conduction Losses）。这种低损耗特性直接提升了变频器的整体效率，减少了运行成本。型号中的 5SXE06-0160 通常是 5SHY3545L0016 模块的内部代码，进一步确认了其高压（如 6.5kV 级）和高电流（如 600A 级）的额定参数。

此外，5SHY3545L0016 的性能发挥必须依赖其配套的光纤触发驱动单元，即 3BHB019719R0101 GVC736BE101 系列驱动板。驱动单元负责接收来自中央控制器的脉宽调制（Pulse Width Modulation, PWM）信号，并将其转换为精确、强劲的门极电压（Gate Voltage）信号去驱动 5SHY3545L0016 的 IGBT 晶闸管。这种模块化和集成化的解决方案，是 ABB 在高功率电力电子领域的经典应用。

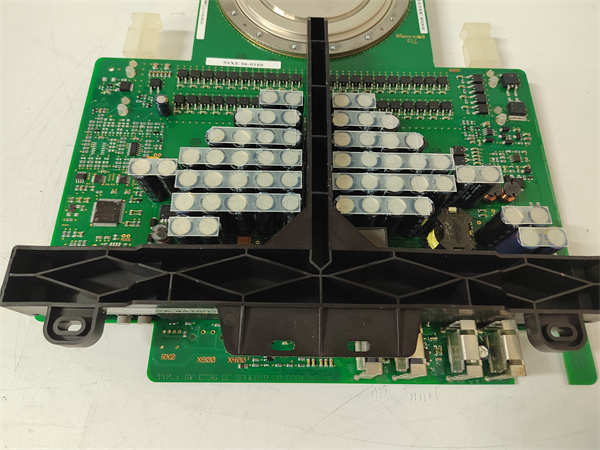

ABB 5SHY3545L0016 3BHB019719R0101 GVC736BE101 5SXE06-0160

主要特点和优势

5SHY3545L0016 与其驱动单元的组合，提供了无与伦比的性能、可靠性和安全性。

优异的低损耗特性：5SHY3545L0016 采用了最新的场终止型（Field Stop, FS） IGBT 芯片技术和二极管（Diode）设计。这种技术显著优化了 IGBT 的关断波形（Turn-off Waveform）和尾电流（Tail Current），极大地降低了开关过程中的能量损耗，从而使得变频器在进行高频开关操作（High-Frequency Switching）时，也能保持较低的温升和极高的效率（Efficiency）。

高可靠性的 HiPak 封装：HiPak 封装是 ABB 的专利技术，特点是低电感（Low Stray Inductance）设计和优异的热循环能力。低电感设计能有效抑制大电流开关时产生的过电压（Overvoltage），保护 IGBT 芯片。同时，强大的热机械结构保证了 5SHY3545L0016 模块在长期、高负荷运行下的可靠性和长寿命。这种封装结构也便于集成到水冷（Water Cooling）或风冷（Air Cooling）散热器（Heat Sink）上。

光纤隔离驱动的精确控制：配套的 3BHB019719R0101 GVC736BE101 驱动单元，其核心优势在于光纤隔离（Fiber Optic Isolation）技术。由于 5SHY3545L0016 工作在高电压环境下（几千伏），光纤隔离是实现安全控制的唯一途径。驱动板通过光信号接收 PWM 指令，在驱动侧产生精确的门极脉冲（Gate Pulse），确保了 IGBT 开关的同步性（Synchronization）和抗干扰性（Noise Immunity）。

完善的保护与诊断功能：3BHB019719R0101 驱动器集成了多种保护电路，如短路保护（Short Circuit Protection）、**去饱和检测（Desaturation Detection）和软关断（Soft Shut-down）**功能。这些功能在系统发生故障时能够快速、温和地关闭 5SHY3545L0016，避免模块永久性损坏。此外，它还能提供实时的故障反馈（Fault Feedback），有助于系统诊断（System Diagnosis）。

高压等级应用：型号 5SXE06-0160 明确了这款 IGBT 模块适用于中高压变频器（Medium Voltage Drives），其高阻断电压（High Blocking Voltage）能力使其成为电力机车牵引系统（Traction System）、大型压缩机和风机驱动以及大型工业电源（Industrial Power Supply）的理想选择。

5SHY3545L0016 / 3BHB019719R0101 技术规格

应用领域

5SHY3545L0016 IGBT 模块及其驱动单元的组合，是 ABB 自动化和电力业务中的关键组成部分，广泛应用于对功率、电压和可靠性有极高要求的领域。

中高压变频器（MV Drives）：这是 5SHY3545L0016 的主战场。它被用于驱动大型电机，例如在石油天然气工业中的高压压缩机、采矿业中的磨机和提升机，以及电力行业的大型水泵和风机。IGBT 的高效开关特性，确保了变频器对电机转速和扭矩（Torque）的精确控制。

电力输送与质量控制：在 FACTS 系统，如静止同步补偿器（STATCOM）和统一潮流控制器（UPFC）中，5SHY3545L0016 用于进行快速、高功率的无功功率补偿（Reactive Power Compensation）和谐波滤波（Harmonic Filtering），以提高电网的稳定性（Grid Stability）和电能质量（Power Quality）。

轨道交通牵引系统：在高速列车和重载铁路机车中，牵引变流器（Traction Converter）是核心。5SHY3545L0016 的高压阻断能力和高可靠性，使其成为将接触网高压电能转化为电机所需三相交流电的首选开关器件。

大型工业电源：如不间断电源（Uninterruptible Power Supply, UPS）和储能系统（Energy Storage System）中的高功率变流器，需要处理兆瓦级（MW-scale）的功率流。3BHB019719R0101 GVC736BE101 与 5SHY3545L0016 的组合为这些系统提供了高功率密度和极高的运行可靠性。

相关产品

5SHY3545L0016 是一个高度专业化的组件，其关联产品主要围绕 IGBT 驱动、封装尺寸和更高性能的替代品展开：

5SHY4045L0001：同系列的更高电流等级（如 400A 提高到 500A 或更高，具体取决于型号）的 HiPak 封装 IGBT 模块，可作为 5SHY3545L0016 的升级或大功率替代。

5SNA3000N450300：ABB PIM（Press-pack IGBT Module）封装系列，另一种高压 IGBT 技术，通常用于更高功率等级的应用，与 5SHY3545L0016 形成互补。

3BHB019720R0101 GVC756BE101：与 3BHB019719R0101 同系列的驱动板，但可能针对不同的 IGBT 电压或电流等级进行了优化。

3BHE023348R0101 GFD427A101：另一种 ABB 高压 IGBT 驱动板，用于特定的变频器系列，是 3BHB019719R0101 的功能或兼容替代。

ACS6000/ACS8000 系列变频器：5SHY3545L0016 和 3BHB019719R0101 是 ABB 某些经典中高压变频器（如 ACS6000、ACS8000 的部分型号）中的关键备件。

ABB 5SHY3545L0016 3BHB019719R0101 GVC736BE101 5SXE06-0160

安装与维护

安装前准备：安装 5SHY3545L0016 模块时，热管理和电气连接的完整性是重中之重。首先，必须确保安装表面，即散热器（Heat Sink）表面绝对平整、清洁。在模块底部和散热器之间涂抹一层均匀的导热硅脂（Thermal Grease），以确保最低的热阻（Thermal Resistance）。然后，必须使用精确的扭矩扳手（Torque Wrench），按照制造商规定的扭矩顺序拧紧主端子（Main Terminals）和安装螺钉，过松会导致热阻增加，过紧则会损坏模块。在连接 3BHB019719R0101 GVC736BE101 驱动板时，请确保光纤连接器（Fiber Optic Connector）清洁且完全插入，避免光信号衰减。

维护建议：对 5SHY3545L0016 及其驱动器 3BHB019719R0101 的维护，核心是预防性检查。定期检查 IGBT 模块的冷却系统，无论是水冷回路（Water Cooling Circuit）是否泄漏，还是风冷通道（Air Cooling Duct）是否堵塞。监控 IGBT 的结温（Junction Temperature）是关键，高温是功率模块失效的主要原因。
