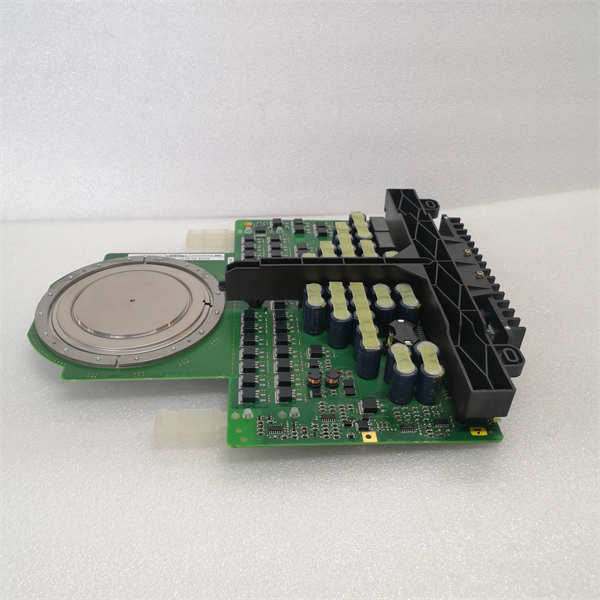

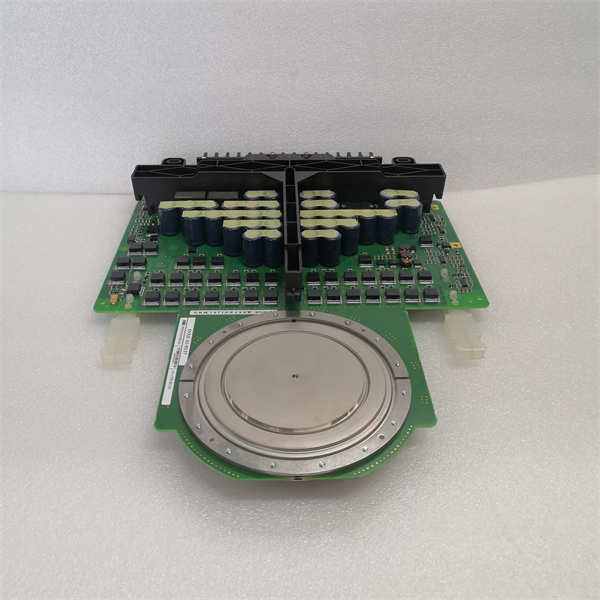

ABB 5SHY3545L0009 模块，通常是ABB中高压变流器（如AC800PEC或ACS6000/8000系列驱动器）中的关键功率半导体器件。在工业自动化和电力电子领域，这款 ABB 5SHY3545L0009 模块扮演着至关重要的角色，它是实现交流到交流（AC-AC）变频控制的“心脏”。简而言之，它负责将来自电网或中间直流母线（DC-Link）的电能，以精确的频率和电压形式，输送给大型工业电机，从而实现电机的速度和转矩的精准控制。
作为ABB高可靠性产品线的一部分，5SHY3545L0009 不仅仅是一个单一的IGBT芯片，它通常是以一个集成的高压、大电流功率堆栈（Power Stack）形式出现，可能包含多个并联或串联的IGBT芯片，以及配套的驱动电路（Gate Driver）和保护电路，其内部结构复杂而精密。在整个传动系统（Drive System）中，这款 5SHY3545L0009 模块的性能直接决定了变频器的效率、动态响应速度以及最终的可靠性和寿命。它与像 3BHE009681R0101 这样的控制或I/O板卡协同工作，共同构成了现代工业驱动的核心动力平台。
ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101
主要特点和优势
5SHY3545L0009 模块能够在大功率应用中脱颖而出，绝非偶然。这得益于其对先进半导体技术（Semiconductor Technology）的极致应用，以及ABB在电力电子领域数十年的深厚积累。
高功率密度与效率：ABB 5SHY3545L0009 采用最新的IGBT芯片技术，这使其在较小的物理体积内实现了惊人的电流处理能力。高功率密度（High Power Density）意味着变频器整体尺寸可以更紧凑，而低饱和压降（Low Saturation Voltage Drop）的设计，显著降低了导通损耗（Conduction Loss）和开关损耗（Switching Loss）。这对工业生产来说是实实在在的节能效益，尤其是在连续运行的大型机械如压缩机（Compressor）和泵（Pump）上，长期运行下来节电效果非常可观。
动态响应与控制精度：得益于优化的栅极驱动（Gate Drive）设计，5SHY3545L0009 模块具有出色的开关特性和短路保护（Short-Circuit Protection）能力。这使得变频器在面对负载突变或系统故障时，能够迅速且准确地调整输出，保障电机的动态性能。这种高速的动态响应对于需要高精度控制的应用，比如轧钢机（Rolling Mill）或提升机（Hoisting Machine），至关重要。与 GVC750BE101 这样的控制卡配合，可以实现复杂的磁通矢量控制（Field-Oriented Control, FOC）。
卓越的热管理设计：对于任何大功率半导体，散热（Thermal Management）都是决定其寿命的关键。Bently Nevada 3500/42M 模块采用了高效的散热基板（Base Plate）和内部热循环路径设计，确保在严苛的工业环境温度下，结温（Junction Temperature）也能保持在安全范围内。这极大地提高了模块的平均故障间隔时间（MTBF, Mean Time Between Failures），减少了非计划停机（Unplanned Downtime）。我们知道，像 3BHB013085R0001 这样的配套组件也需要极致的可靠性，而 5SHY3545L0009 的坚固结构正是整体可靠性的核心保障。此外，模块的设计还充分考虑了抗电磁干扰（EMI, Electromagnetic Interference）能力，以适应复杂的电气环境，确保信号的纯净。
The ABB 5SHY3545L0009 module is engineered to be the bedrock of high-performance industrial drives, offering unparalleled reliability in demanding applications. Its core strength lies in its advanced IGBT architecture, which facilitates high-speed, low-loss switching across a significant voltage range. This translates directly into superior energy efficiency for the end-user, a paramount concern in modern manufacturing and heavy industries. The module is meticulously designed to handle the transient surge currents and voltage spikes inherent in large-scale power conversion, maintaining operational integrity where lesser components would fail.
Furthermore, the integration capability of the 5SHY3545L0009 within the broader ABB control ecosystem is a key differentiator. It is optimized to interface seamlessly with sophisticated digital signal processing (DSP)-based control platforms, enabling precise motor torque and speed regulation. Its robust construction and superior thermal dissipation properties guarantee an extended service life, drastically reducing the total cost of ownership (TCO) for critical infrastructure assets like high-power fans, pumps, and compressors. This dedication to long-term performance under continuous heavy load conditions underscores its value proposition in critical automation settings.
5SHY3545L0009 技术规格
| 参数名称 | 参数值 |
| 产品型号 | 5SHY3545L0009 |
| 制造商 | ABB |
| 产品类型 | 大功率IGBT模块/逆变器叠层单元 |
| 额定电压等级 | 6.5 kV 级 (可能为中间直流母线电压) |
| 最大集电极电流 ($I_C$) | 3500 A (取决于具体变种) |
| 封装形式 | Press-Pack/高压叠层模块 (Stack Module) |
| 开关频率 ($f_{sw}$) | 典型 100 Hz – 1 kHz (高功率应用) |
| 绝缘电压 ($V_{iso}$) | 高压绝缘等级 |
| 导通损耗 | 优化设计，低 $V_{CE(sat)}$ |
| 工作环境温度 | -40°C 至 +85°C |
| 冷却方式 | 液冷或强制风冷（配套系统） |
| 通信接口 | 通过驱动光纤连接至控制板 |
应用领域
ABB 5SHY3545L0009 模块凭借其卓越的功率处理能力和可靠性，是众多重工业和关键基础设施领域的核心动力源。它最主要的应用场景，就是大型高压变频器（HVAC Drives），用于控制超过兆瓦级（MW）的工业电机。
首先，在石油天然气和化工行业，5SHY3545L0009 广泛应用于大型泵站、输油管道的压缩机和燃气轮机辅助设备，这些应用对设备的可靠性要求极高，一旦停机损失巨大。其次，在电力行业，它用于电厂的锅炉给水泵、引风机（ID Fan）和送风机（FD Fan）的变速控制，这直接关系到电厂的发电效率和环保性能。能够精准控制这些关键辅机，对于电网的稳定运行是不可或缺的。
此外，冶金行业的轧机驱动和矿山行业的大型提升机（Mine Hoist）也是 5SHY3545L0009 的典型应用场所。这些应用对低速高转矩（High Torque at Low Speed）和快速动态响应有极高的要求，ABB 5SHY3545L0009 都能完美胜任。简单来说，只要是需要高功率、高可靠性、且对电机速度和转矩有精确控制需求的工业场合，这款模块都是优选的核心组件。它保障了工业生产的连续性，是实现工业4.0时代智能制造的关键硬件基础。
ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101
相关产品
与 5SHY3545L0009 紧密相关的产品型号，通常包括与其配套使用的驱动控制板、光纤接口或同一系列的其他功率等级模块。
3BHB013085R0001：很可能是与 5SHY3545L0009 配套使用的门极驱动单元（Gate Driver Unit）或保护电路板，负责向IGBT发送精确的开关信号，确保模块安全可靠工作。
3BHE009681R0101：常用于ABB变流器系统中的励磁控制板或I/O接口板，是控制层与功率层沟通的关键桥梁，与 5SHY3545L0009 协同实现系统控制。
GVC750BE101：可能是一款专用的光纤通信接口或控制板，用于实现驱动单元内部的高速、高绝缘数据传输。
5SHY3545L0010：通常是同一系列的另一个功率等级或微小升级版本，可能在额定电流或电压上略有区别，是 5SHY3545L0009 的近亲型号。
5SHY4045L0001：另一个功率更高（4000A级）的IGBT模块，适用于功率需求更大的变流器，是 5SHY3545L0009 的同系列高端型号。
安装与维护
安装前准备：在安装 ABB 5SHY3545L0009 大功率模块之前，首要任务是确保所有电源连接都已完全断开，并且系统中的直流母线电压已经通过安全接地电阻完全释放。这涉及严格的放电操作规程，以避免高压触电的风险。同时，由于 5SHY3545L0009 是一款对静电敏感的精密功率器件，操作人员必须穿戴防静电（ESD）保护装备。安装时，需要对模块与散热器（Heatsink）的接触面进行彻底清洁，并均匀涂抹专业的导热膏（Thermal Paste），确保最佳的热传导效率，这对于模块长期稳定运行至关重要。请严格按照ABB提供的扭矩要求紧固安装螺栓，避免因过度或不足的压力导致模块内部应力损坏或接触不良。
维护建议：针对 5SHY3545L0009 及其配套的 3BHB013085R0001 驱动板，我们建议定期进行预防性维护。核心在于对冷却系统状态的检查，包括液冷管路或风冷风扇的运行状况、滤网的清洁度，确保散热路径畅通无阻。
