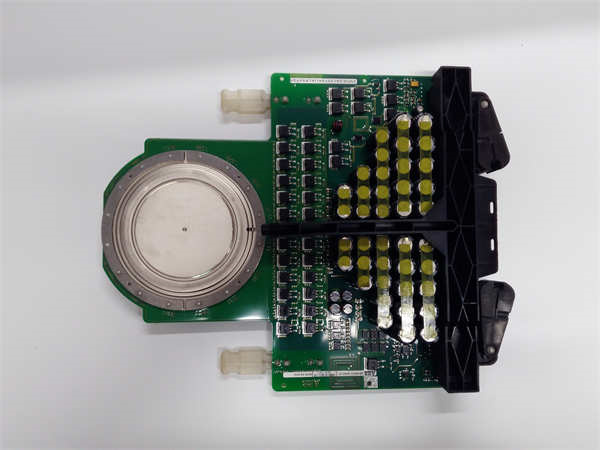

ABB 5SHX2645L0004 IGCT组件 – 原厂正品，重工业动力的“主宰者”！

描述

ABB 5SHX2645L0004是一款高性能 IGBT 功率模块，属于 ABB Power Semiconductor 系列的大功率产品。作为电力电子变换的核心组件，ABB 5SHX2645L0004采用先进的 IGBT4 技术，提供高效的电能转换能力，适用于中高功率工业应用场景。该模块集成了高性能续流二极管，具备快速开关特性和低导通损耗，能够在各种严苛工况下保持稳定运行。​

ABB 5SHX2645L0004采用模块化设计，便于系统集成和维护，是工业驱动、可再生能源和电力传输系统中的理想选择。其优化的芯片布局和先进的封装技术确保了卓越的热性能和电气性能，可在宽温度范围内可靠工作。无论是在高压变频驱动、不间断电源还是新能源逆变器中，ABB 5SHX2645L0004都能提供高效、可靠的功率转换解决方案，满足现代工业对能源效率和可靠性的高要求。​

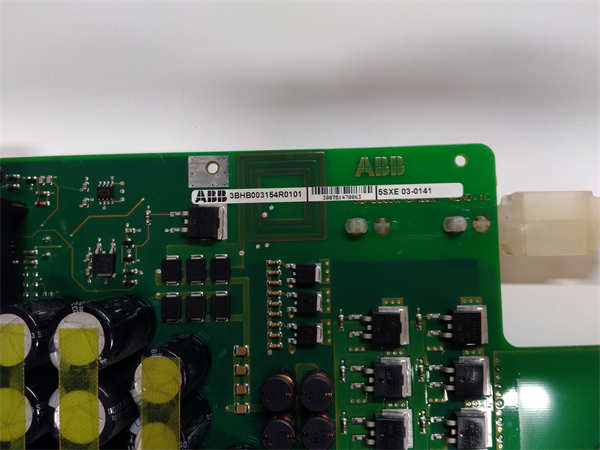

ABB 5SHX2645L0004 3BHB003154R0101 5SXE03-0141 3BHB003149P104

技术规格​

​

​

主要特点和优势​

ABB 5SHX2645L0004 IGBT 模块采用先进的 IGBT4 技术，实现了低导通损耗和高开关速度的完美平衡，显著提高了能源转换效率，典型应用效率可达 98% 以上。模块内置高性能续流二极管，优化了反向恢复特性，减少了开关损耗，简化了外部电路设计，提高了系统可靠性和集成度。​

其优化的芯片布局和先进的封装设计确保了卓越的热传导性能，允许在高温环境下持续工作，降低了散热系统的设计复杂度。ABB 5SHX2645L0004具备出色的短路承受能力和过压保护特性，短路耐受时间长达 10μs，显著提高了系统的安全性和耐久性，减少了故障停机时间。​

该模块采用标准化的 SEMITRANS 4 封装，兼容行业标准尺寸，便于替换和升级现有系统。其良好的并联能力允许用户根据需要灵活扩展功率等级，为不同规模的应用提供定制化解决方案。模块的低电磁干扰 (EMI) 设计减少了对周边设备的影响，简化了系统的电磁兼容设计。​

应用领域​

ABB 5SHX2645L0004广泛应用于工业高压驱动系统，如中高压电机变频调速器，通过精确控制电机转速实现能源节约和工艺优化，特别适用于大型风机、水泵、压缩机等设备的驱动控制。在可再生能源领域，该模块用于太阳能逆变器和风力发电变流器，高效转换和传输清洁能源，提高能源利用效率。​

在电力电子设备中，ABB 5SHX2645L0004适用于大功率不间断电源 (UPS) 和储能系统，确保电力供应的稳定性和可靠性，保障关键设备的连续运行。在轨道交通领域，该模块用于牵引变流器，提供高效的电能转换，提高列车运行效率和可靠性。​

此外，该模块还常用于工业加热设备、电焊机和电力系统无功补偿装置等领域，凭借其高效能特性提升设备性能和能源效率。在智能电网应用中，ABB 5SHX2645L0004作为电力转换核心组件，为电网稳定控制提供支持，确保电力传输的效率和可靠性。​

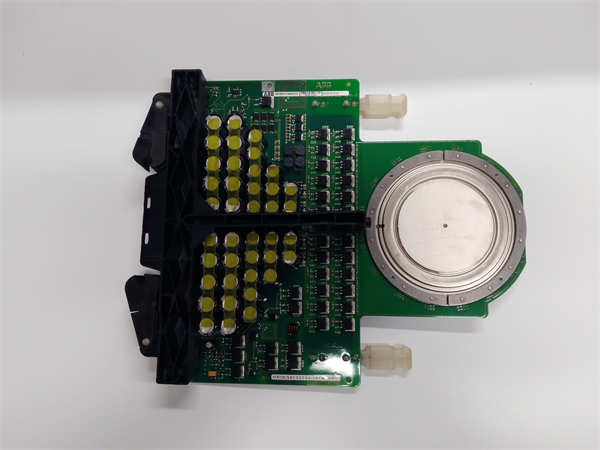

ABB 5SHX2645L0004 3BHB003154R0101 5SXE03-0141 3BHB003149P104

相关产品​

1. ABB 5SHX2645K0004– 同系列低电流 IGBT 模块，额定电流 300A，适用于中等功率应用场景​
2. ABB 5SHX3645L0004– 高电流版本 IGBT 模块，额定电流 600A，适用于更高功率需求的工业驱动​
3. ABB 5SNA 1200E170300– ABB 晶闸管模块，适用于相位控制和整流应用，可与5SHX2645L0004配合使用​
4. ABB 5STP 27H1800– ABB IGBT 模块，适用于高频应用场景，如感应加热设备​
5. ABB 5SDD 06D4500– ABB 二极管模块，可与5SHX2645L0004配合使用，增强系统可靠性​
6. ABB 5SPY 35H1200– ABB 浪涌保护装置，为5SHX2645L0004提供过电压保护，增强系统安全性​
7. ABB 5SDF 06D4503– ABB 整流桥模块，用于直流电源系统，可与 IGBT 模块组成完整功率转换单元​
8. ABB 5SHX06F6004– 低压 IGBT 模块，适用于辅助电源系统，与5SHX2645L0004形成互补产品线​
9. ABB 5STP 08D1801– ABB IGBT 模块，适用于中等功率驱动系统，提供灵活的功率等级选择​
10. ABB 5SHY 35L4502– ABB 功率模块，适用于可再生能源应用，与5SHX2645L0004共同构建绿色能源解决方案​

安装与维护​

安装前准备：确保安装环境清洁干燥，无腐蚀性气体和粉尘。检查散热器表面平整度，必要时进行研磨处理以保证良好的热接触，建议表面粗糙度 Ra≤1.6μm。使用推荐的导热膏均匀涂抹在模块底部，确保厚度适中 (约 0.1mm) 以实现最佳热传导。准备合适的扭矩扳手，按照 ABB 推荐的扭矩值 (3.5-4.5N・m) 紧固模块固定螺丝，防止过紧或过松影响散热或导致机械应力。​

维护建议：定期检查ABB 5SHX2645L0004模块的安装状态，确保连接牢固无松动，特别是在振动环境中需增加检查频率。监控模块运行温度，确保不超过额定结温 (150°C)，避免过热导致性能下降或损坏。定期清洁散热器和冷却系统，保持良好的散热性能，防止灰尘堆积影响散热效率。在系统停机维护时，使用专用测试设备检查模块的导通压降和开关特性，评估模块健康状态。如发现异常发热或性能下降，应及时更换模块以避免系统故障。​
