ABB 500PSM03a 1MRB150038R 电源模块 – 100 W 稳定供电控制系统首选！

描述

ABB 的 500PSM03a 1MRB150038R 是一款高效可靠的 100W 电源模块 (Power Supply Module)。作为 ABB 工业自动化和控制系统中的核心组件，它的主要功能是为各种 ABB 设备，包括控制器、驱动器、机器人以及其他电子模块，提供稳定、高质量的直流电源。

型号中的 “PSM” 表示其电源模块的性质，而 “03a” 则指示了其具体的版本或修订。1MRB150038R 是该产品的完整订单代码。

该模块设计用于将输入的交流电（通常支持较宽的电压范围，如 85 VAC 至 264 VAC）转换为工业控制系统所需的稳定直流电压和电流。500PSM03a 以其高效率而闻名（通常高达 90-92%），这有助于降低能耗并减少控制柜内的热量产生。为了确保系统运行的安全性与可靠性，该模块内置了多重保护功能，包括过载保护、过压保护、欠压保护和短路保护。其紧凑的尺寸和模块化设计也使得安装和集成到各种系统配置中变得简单高效。

除了作为通用电源模块外，500PSM03a 也被提及与 ABB RTU500 系列结合使用，这意味着它在远程终端单元（RTU）应用中发挥着重要作用，为远程监控、数据采集和控制功能提供稳定的电力保障。

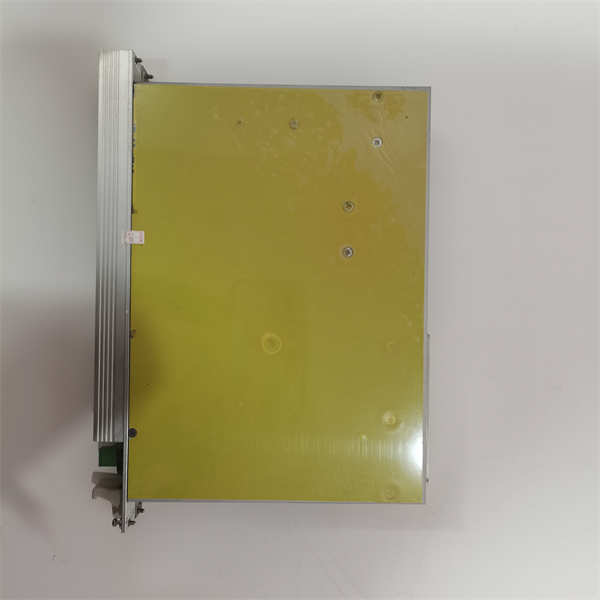

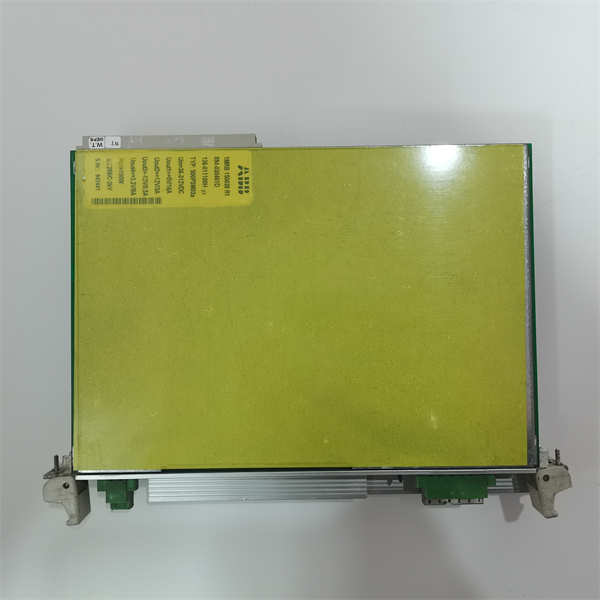

ABB 500PSM03a 1MRB150038R

技术规格

主要特点和优势

ABB 500PSM03a 1MRB150038R 电源模块凭借其高性能和可靠性，为工业自动化系统带来了多重显著优势：

稳定可靠的电力供应： 作为 100W 的电源模块，它能够将宽范围的交流输入电压转换为系统所需的稳定直流输出，确保连接的控制器、I/O 模块和执行器等设备持续稳定运行。

高能效与环保： 拥有高达 90-92% 的转换效率，这不仅减少了能源损耗，降低了运营成本，还有助于减少模块自身产生的热量，延长设备寿命，符合节能环保趋势。

全面的保护功能： 内置过载、过压、欠压和短路保护功能，以及有源浪涌电流限制，能够有效应对各种电气异常，保护电源模块及连接的设备免受损害，显著提升系统的安全性。

卓越的环境适应性： 采用三防涂层设计，使其能够在潮湿、多尘或存在腐蚀性气体的恶劣工业环境中稳定工作，同时支持较宽的工作温度范围（-25°C 至 +70°C），确保了在不同应用场景下的可靠性。

紧凑与易于集成： 模块化和紧凑的设计使其易于集成到各种尺寸的控制柜中，优化了空间利用率，并简化了安装和维护过程。

保障系统连续运行： 通过提供稳定可靠的电源，500PSM03a 有助于减少因电源问题导致的系统停机时间，确保工业过程的连续性和生产效率。

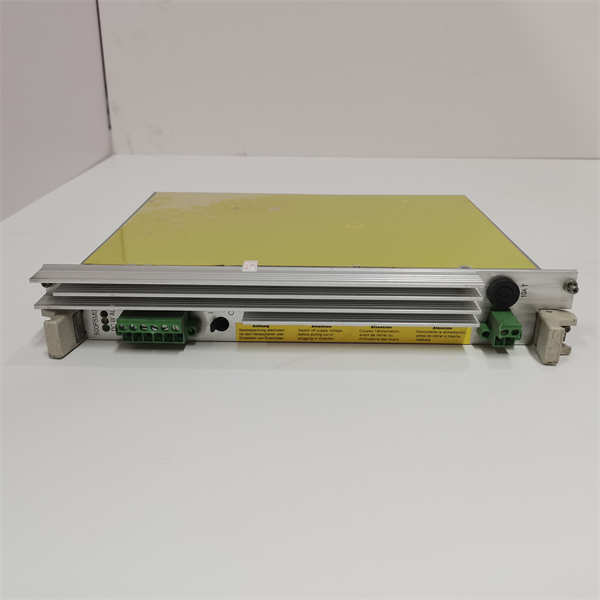

ABB 500PSM03a 1MRB150038R

应用领域

ABB 500PSM03a 1MRB150038R 电源模块作为工业控制系统中的基础性关键组件，广泛应用于对电源质量和可靠性有严格要求的各种工业领域：

工业自动化和过程控制：

• PLC 和 DCS 系统： 为可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS) 中的 CPU、I/O 模块和通信接口提供稳定的工作电源。
• 驱动器和电机控制： 为各种工业驱动器和电机控制系统中的电子元件供电，确保精确的电机控制和运行。
• 机器人系统： 为工业机器人控制器及其相关组件提供稳定电源，保障机器人作业的精度和连续性。
• HMI (人机界面)： 为操作面板和人机界面设备提供电力。

电力和能源行业：

• 发电厂和变电站： 为电力系统中的自动化控制、保护继电器和远程终端单元 (RTU) 提供可靠的辅助电源，确保电力传输和分配的稳定。
• RTU500 系列应用： 在远程终端单元中，为数据采集、远程监控和控制功能提供电力支持。

制造业：

• 自动化生产线： 在汽车制造、电子装配、食品饮料等自动化生产线上，为各类传感器、执行器、控制器和视觉系统提供电源。
• 机械控制： 在包装机械、印刷机械、纺织机械等设备中提供稳定电力。

基础设施：

• 楼宇自动化： 为楼宇管理系统 (BMS) 中的控制器、传感器和执行器供电。
• HVAC 系统： 为供暖、通风和空调系统中的控制单元供电。
• 照明控制： 用于大型设施的智能照明控制系统。

相关产品

与 ABB 500PSM03a 1MRB150038R 电源模块相关的产品主要包括 ABB 的各种工业自动化设备和系统组件，这些产品需要稳定的电源才能正常运行。

ABB 控制器和 I/O 模块：

• PLC 和 DCS 控制器： 如 ABB AC 800M 系列控制器、AC500 系列 PLC，以及 Procontrol 系统中的处理器单元（例如 216VC62a），这些是 500PSM03a 供电的主要对象。
• 数字量和模拟量 I/O 模块： 如 216DB61 (数字量输入/输出)、216AB61 (数字量输出)、216EA61B (模拟量输入)，这些模块通常安装在机架上，并从电源模块获取操作电源。

ABB 驱动器和电机：

• 工业变频器和伺服驱动器： 用于控制电机速度和位置的驱动设备，500PSM03a 可能为这些驱动器的控制部分供电。

ABB 远程终端单元 (RTU) 系统：

• ABB RTU500 系列产品： 500PSM03a 可以作为 RTU500 系列中电子模块的电源，支持远程监控和数据传输。

安装和连接配件：

• 机架和安装导轨： 用于安装 500PSM03a 和其他模块的工业标准机架或 DIN 导轨。
• 端子块和连接器： 用于电源输入和输出的电气连接。

ABB 工业软件：

• ABB 工程师站软件： 用于配置、编程和诊断与 500PSM03a 协同工作的控制器和 I/O 系统。

安装与维护

安装前准备： 在安装 ABB 500PSM03a 1MRB150038R 电源模块之前，务必仔细阅读产品随附的所有手册（包括安装手册、系统手册）和相关的安全警告。确保所有电气连接符合当地电气规范和安全标准（如 IEC、NFPA 70E），并且在进行任何操作前，所有相关的电源都已安全断开，并严格执行“上锁/挂牌”安全程序。检查 500PSM03a 本身是否有任何物理损坏。选择合适的安装位置，通常为通风良好、无尘、无腐蚀性气体和振动的电气控制柜内部。将模块正确安装到其设计的机架或安装导轨上，确保物理连接牢固。严格遵循手册中的接线图，正确连接交流输入电源和直流输出负载，并确保接地良好。

维护建议： 为了确保 ABB 500PSM03a 1MRB150038R 电源模块的长期稳定运行和最佳性能，建议制定并执行定期预防性维护计划。这包括：

1. 环境检查与清洁： 定期检查模块所在电气柜的运行环境，确保温度、湿度和通风条件符合技术规格。清除模块表面和散热区域的灰尘和污垢，确保散热通道畅通无阻，防止过热。
2. 电气连接检查： 定期检查所有输入/输出端子、电源端子和控制接线是否紧固，无松动或腐蚀迹象。使用扭矩扳手按照制造商规定的扭矩值重新紧固端子，特别是电源连接部分。
3. LED指示灯检查： 持续观察模块前面板的LED指示灯状态。正常运行时，LED应指示电源正常。任何异常的指示灯状态都应立即记录并调查，这可能表示电源输入异常、输出过载或模块内部故障。
4. 输出电压监测： 定期使用万用表监测电源模块的直流输出电压，确保其在规定范围内，稳定无波动，以验证其性能。
5. 负载检查： 确保所连接设备的负载总功率不超过 500PSM03a 的 100W 额定功率，避免长期过载运行。
6. 系统诊断： 利用上位控制系统的诊断工具和软件，监测电源模块的运行状态、报警历史和事件日志，以便早期发现潜在问题并进行预测性维护。
