ABB PFEA111-20 3BSE050090R20 是 ABB 工业自动化领域的核心张力控制模块，属于 Process Automation 系列，专为卷取设备的张力精准控制设计。作为自动化系统中的关键组件，该模块能实时监测并调节材料张力，确保在造纸、金属箔加工、薄膜生产等卷绕工艺中材料受力均匀，避免拉伸或褶皱。
ABB PFEA111-20 3BSE050090R20 集成高精度传感器信号处理与闭环控制算法，可与 ABB AC800M 等 PLC 系统无缝对接，形成完整的张力控制系统。其核心功能包括张力测量信号采集、PID 调节输出、多模式控制逻辑切换等，在连续生产线上能显著提升产品质量稳定性，是高端卷绕设备实现自动化控制的理想选择。

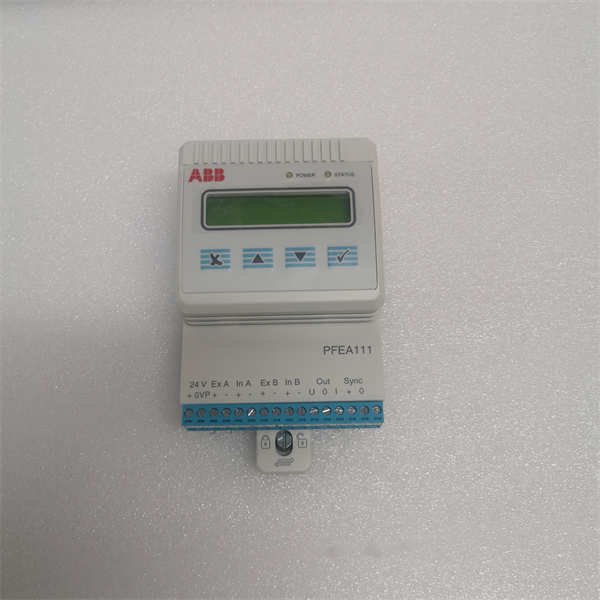

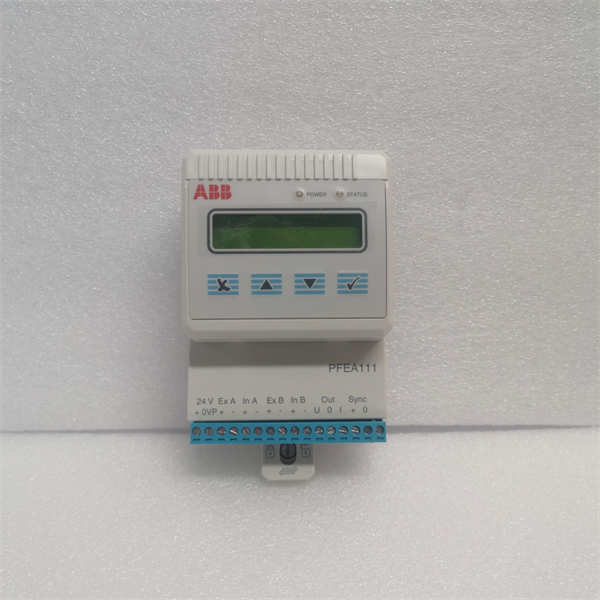

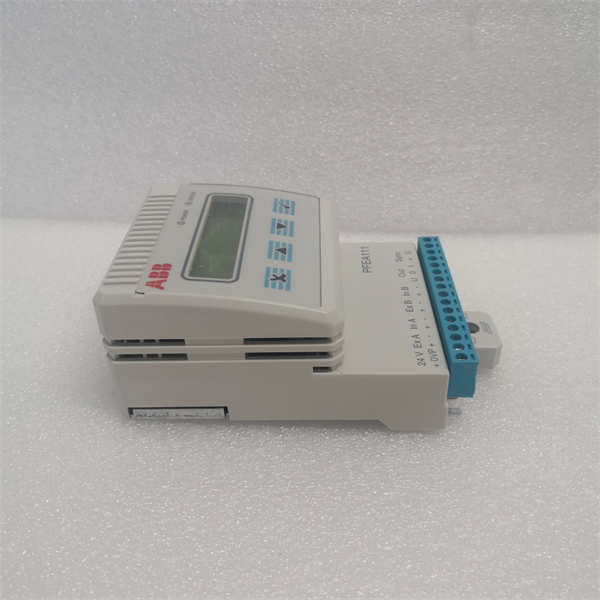

ABB PFEA111-20 3BSE050090R20
技术规格
| 参数名称 | 参数值 |
| 产品型号 | ABB PFEA111-20 3BSE050090R20 |
| 制造商 | ABB |
| 产品类型 | 张力控制模块 |
| 输入信号 | 2 路张力传感器输入（mV 信号，0-20mV/0-50mV 可选） |
| 输出信号 | 2 路模拟量输出（4-20mA，控制执行机构） |
| 控制精度 | ±0.1% 满量程 |
| 通信接口 | Profibus DP，支持与 PLC/DCS 系统实时通信 |
| 工作电压 | DC 24V（±10%） |
| 功耗 | 最大 5W |
| 工作温度范围 | 0℃至 55℃ |
| 存储温度范围 | -25℃至 70℃ |
| 防护等级 | IP20（面板安装） |
| 尺寸（长 × 宽 × 高） | 145mm×110mm×60mm |
| 安装方式 | DIN 导轨安装（35mm 标准导轨） |
主要特点和优势
高精度张力控制：ABB PFEA111-20 3BSE050090R20 采用 16 位 AD 转换芯片，配合先进的 PID 调节算法，能将张力控制精度维持在 ±0.1% 满量程以内。即使在材料速度突变的工况下，也可快速响应并抑制张力波动，特别适合薄铝箔、高精度薄膜等易拉伸材料的生产加工。
灵活的控制模式：支持恒张力、锥度张力、张力补偿等多种控制模式，用户可通过 ABB Control Builder 软件自定义张力曲线，适配不同卷材的收卷 / 放卷工艺需求。例如在造纸机的卷取环节，可通过锥度张力模式避免纸卷边缘起皱。
强大的系统兼容性：配备 Profibus DP 通信接口，能直接接入 ABB AC800M、西门子 S7 系列等主流 PLC 系统，无需额外协议转换模块。模块内置的诊断功能可实时上传运行状态数据，便于集成到工厂级监控系统，实现远程运维。
工业级可靠性：采用无风扇设计和宽温元器件，通过 1000V AC 耐压测试和 EMC 抗干扰认证，能在多粉尘、强电磁干扰的工业环境中稳定运行。平均无故障工作时间（MTBF）超过 10 万小时，满足连续生产的高可靠性要求。
应用领域
在造纸行业，ABB PFEA111-20 3BSE050090R20 可用于纸机的卷取部和涂布机，精准控制纸张张力以避免断纸或褶皱，确保成品纸的平整度和厚度均匀性。其快速响应能力能适应纸张速度从 0 到 1500m/min 的动态变化，特别适合高速新闻纸生产线。
金属加工领域中，该模块广泛应用于冷轧带钢、铝箔轧制的收放卷设备。通过实时调节张力，可防止金属带材拉伸变形或产生压痕，提升产品表面质量。在精密钢带生产中，ABB PFEA111-20 3BSE050090R20 与液压执行机构配合，能实现微米级的张力微调。
薄膜与包装行业，ABB PFEA111-20 3BSE050090R20 可控制塑料薄膜、复合膜在印刷、分切过程中的张力，保证图案套印精度和分切尺寸稳定性。针对弹性材料如 PE 膜，其张力补偿算法能有效抵消材料弹性形变带来的张力偏差。
相关产品
ABB PFEA112-20：ABB PFEA111-20 3BSE050090R20 的增强版，支持 4 路张力传感器输入，适合多工位同步控制场景。
ABB PFEA113-60：带以太网接口的张力控制模块，支持 PROFINET 协议，可直接接入工业以太网系统。
ABB 3HAC031683-001：张力传感器配套信号放大器，与ABB PFEA111-20 联用可延长传感器线缆长度至 100 米。
ABB AC800M：高性能 PLC 控制器，通过 Profibus DP 与ABB PFEA111-20 协同工作，实现复杂卷绕工艺的逻辑控制。
ABB TPU200：张力显示单元，可实时显示ABB PFEA111-20 的测量数据，便于现场操作人员监控。
ABB PFEA101-20：基础版张力控制模块，功能简化但成本更低，适合对精度要求不高的中低速生产线。
ABB PFEA111-20 3BSE050090R20
安装与维护
安装前准备：安装ABB PFEA111-20 3BSE050090R20 前，需确认 DIN 导轨接地电阻≤4Ω，模块供电电压稳定在 24V DC±10% 范围内。张力传感器线缆应采用双绞屏蔽线，屏蔽层单端接地以减少电磁干扰，线缆长度建议不超过 50 米（超过时需配信号放大器）。
维护建议：每季度检查模块接线端子是否松动，清洁表面粉尘以保证散热良好。每年通过标准张力校准仪对模块进行一次精度校验，校准过程可通过 ABB Service Tool 软件引导完成。若出现通信故障，优先检查 Profibus DP 总线终端电阻（120Ω）和地址设置，必要时使用示波器检测总线信号质量。
