ABB 3BSE042245R1 CB801 通讯接口 – 高速稳定，工业数据传输的“高速公路”！

描述

ABB 3BSE042245R1 CB801是 ABB 专为工业自动化系统设计的高性能Profibus DP 通信模块，属于 ABB Panel 800 系列的核心组件。作为 Profibus DP 从站扩展模块，CB801通过标准化协议实现控制器与现场设备（如传感器、执行器）的无缝数据交互，支持最高 12 Mbps 的高速通信。其核心功能包括协议转换、数据缓冲和设备状态监控，可同时连接多达 32 个从站设备，适用于分布式控制系统（DCS）和可编程逻辑控制器（PLC）的扩展应用。

CB801采用紧凑的 DIN 导轨安装设计，兼容 ABB Panel 800 和 AC 800M 等主流控制系统，支持热插拔功能，可在不中断生产的情况下在线更换模块。其内置的诊断功能通过 LED 指示灯实时反馈通信状态，结合冗余电源设计（24V DC 输入），显著提升系统可靠性。该模块通过 CE、UL 认证，并符合 IEC 61158 标准，适用于汽车制造、石油化工、电力能源等对通信稳定性要求严苛的行业。在自动化架构中，CB801作为连接层的关键节点，直接影响控制指令的实时性和设备协同效率，是构建智能化工业网络的基础组件。

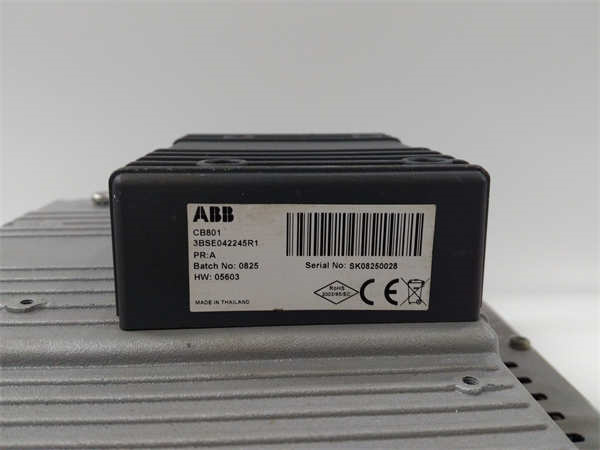

ABB 3BSE042245R1 CB801

技术规格

主要特点和优势

高兼容性与灵活扩展：

• 兼容 ABB Panel 800、AC 800M 等控制系统，可与CI854B（Profibus 主站模块）配合使用，实现冗余通信链路。支持 RS-485 和 Modbus RTU 协议扩展，满足多品牌设备混合组网需求。
• 支持通过 SD 卡下载用户程序，无需额外编程工具即可快速配置通信参数，显著缩短调试周期。

高可靠性与诊断能力：

• 内置 TB807 总线终端器，自动匹配信号阻抗，减少长距离传输中的信号衰减。通过 LED 指示灯实时显示通信状态（如链路激活、错误报警），结合自诊断功能（BIST），可精准定位通信故障点。
• 冗余电源输入设计（24V DC）和宽温工作范围（-25°C 至 + 60°C），确保在振动、电磁干扰等恶劣环境下稳定运行。

高效数据处理与安全合规：

• 支持实时数据传输（周期更新时间 < 1ms），适用于运动控制、机器人协同等对响应速度敏感的场景。
• 通过 CE、UL 认证，符合工业自动化领域的安全标准，可应用于 ATEX 认证的危险区域（需配合防爆外壳）。

应用领域

汽车制造与装配：

• 在车身焊接生产线中，CB801连接 PLC 与机器人控制器，实时同步焊接参数（如电流、时间），确保焊接质量一致性。例如，与ABB DI810 数字输入模块配合，实现夹具到位信号的高速采集和指令反馈。

石油化工与能源：

• 在炼油厂的分布式控制系统中，CB801作为从站模块连接现场仪表（如压力变送器、调节阀），通过 Profibus DP 协议将数据传输至中控室，支持远程监控和工艺优化。例如，与ABB AI810 模拟输入模块组成混合 I/O 系统，实现对储罐液位、温度的实时监测。

电力与水处理：

• 在智能电网的变电站自动化系统中，CB801连接保护继电器与 SCADA 系统，实现故障信号的快速上传和控制指令的下发。在污水处理厂中，模块与ABB AO810 模拟输出模块协同工作，根据水质数据动态调节加药量。

食品饮料与制药：

• 在无菌灌装生产线中，CB801连接贴标机、灌装机等设备，确保各工序的同步启停和数据追溯。其防尘设计（IP20）和抗干扰能力满足洁净车间的环境要求。

重工业与冶金：

• 在钢铁厂的连轧控制系统中，模块实时传输轧辊速度、张力等数据至主控制器，与ABB DO810 数字输出模块联动，实现轧制参数的动态调整，提升产品精度。

ABB 3BSE042245R1 CB801

相关产品

1. ABB CI854B 3BSE018106R1：Profibus DP 主站模块，支持冗余通信，可与CB801组成主从架构，适用于高可用性控制系统。
2. ABB DI810 3BSE023889R1：24V DC 数字输入模块，可与CB801配合实现离散信号的采集与传输。
3. ABB AO810 3BSE023892R1：模拟输出模块，支持 4-20mA 信号输出，与CB801形成闭环控制链。
4. ABB PM866K01 3BSE050198R1：AC 800M 控制器，提供强大的运算能力，可通过CB801连接远程 I/O 设备。
5. ABB TB807 3BSE042246R1：总线终端器模块，与CB801配套使用，优化信号传输质量。
6. ABB PU410K01 3BSE051826R1：冗余电源模块，为CB801提供稳定的 24V DC 供电。
7. ABB CI869K01 3BSE018107R1：AF100 通信接口模块，扩展CB801与第三方系统的兼容性。
8. ABB PP846 3BSE042238R1：Process Panel 操作面板，通过CB801实现人机交互和参数监控。
9. ABB SD831 3BSE025349R1：安全数字输入模块，适用于 SIL 2 级安全系统，可与CB801集成。
10. ABB S800 I/O 系列：分布式 I/O 系统，通过CB801实现远程设备的高效管理。

安装与维护

安装前准备：

• 确认控制系统已断电并接地，检查 DIN 导轨安装支架是否牢固。
• 根据通信距离选择合适的屏蔽双绞线（如 ABB TB807 配套线缆），避免与动力电缆并行敷设以减少电磁干扰。
• 使用扭矩扳手按规范紧固模块螺丝（扭矩：5-0.8 N・m），确保机械连接可靠。安装时注意模块防误插键位，避免反向插入损坏接口。

维护建议：

• 定期通过 ABB Control Builder 软件查看CB801的诊断日志，重点关注通信错误计数和信号质量指标。若连续 3 次通信失败，建议更换模块。
• 每季度清洁模块表面灰尘，使用压缩空气吹扫散热孔，确保环境温度不超过 60°C。
• 每 2 年进行一次通信性能测试，使用 Profibus 诊断工具（如西门子 SIMATIC PG）模拟信号传输，验证数据完整性和延迟是否符合规格。
