ABB 3BHL000391P0101 5SXE05-0152 IGCT – 变频器心脏,高效节能,工业首选!

ABB 5SHX1445H0001 是 ABB 工业电力电子领域的核心产品,属于SHX 系列集成门极换向晶闸管(IGCT)模块,专为中高压电力转换系统设计,适用于对功率密度和可靠性要求严苛的工业场景。该模块融合晶闸管的低导通损耗与晶体管的快速开关特性,可实现 3300V AC 电压等级下 1400A 持续电流的稳定控制,为高压变频器、风电变流器等设备提供高效功率转换核心。​

分类:

描述

ABB 5SHX1445H0001 是 ABB 工业电力电子领域的核心产品,属于SHX 系列集成门极换向晶闸管(IGCT)模块,专为中高压电力转换系统设计,适用于对功率密度和可靠性要求严苛的工业场景。该模块融合晶闸管的低导通损耗与晶体管的快速开关特性,可实现 3300V AC 电压等级下 1400A 持续电流的稳定控制,为高压变频器、风电变流器等设备提供高效功率转换核心。​

ABB 5SHX1445H0001 采用模块化架构,集成门极驱动电路与反并联二极管,支持 10kHz 高频开关,峰值功率可达 12MW,能满足大型工业电机调速、电网无功补偿等复杂场景的能量管理需求。其紧凑设计与高防护等级(IP65)使其在冶金、石化等恶劣环境中仍保持卓越性能,是工业自动化系统中实现高效能量转换的关键组件。​

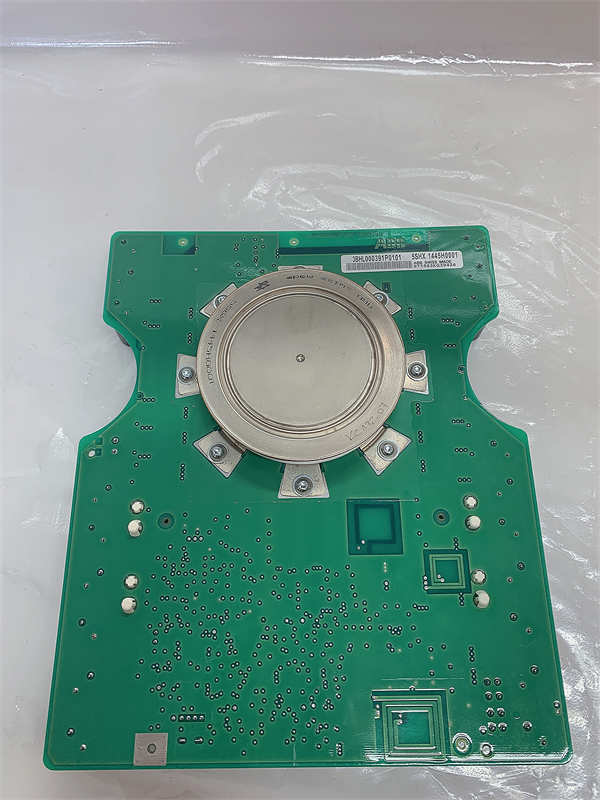

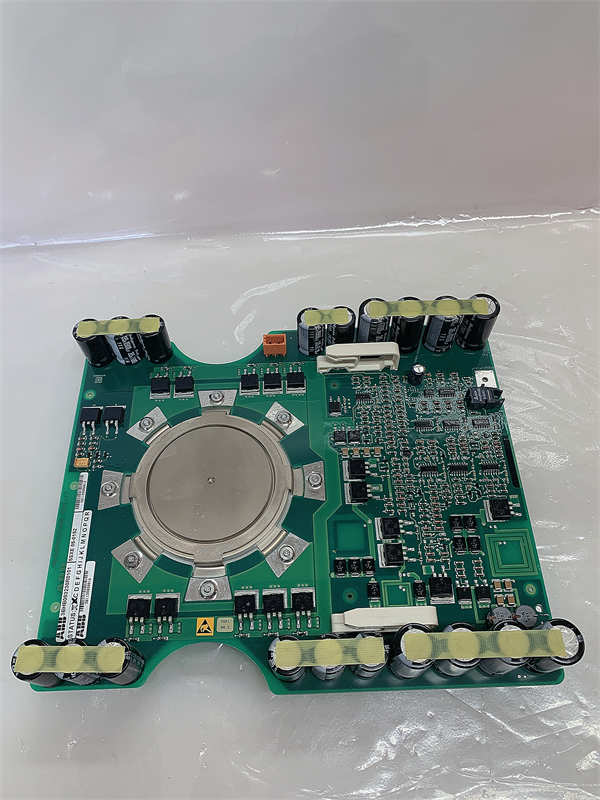

ABB 5SHX1445H0001 3BHL000391P0101 3BHB003230R0101 5SXE05-0152

ABB 5SHX1445H0001 3BHL000391P0101 3BHB003230R0101 5SXE05-0152

技术规格​

参数名称​ 参数值​
产品型号​ ABB 5SHX1445H0001
制造商​ ABB​
产品类型​ 集成门极换向晶闸管(IGCT)模块​
额定电压​ 3300V AC​
额定电流​ 1400A(持续);2200A(峰值)​
开关频率​ 10kHz​
工作温度​ -40°C 至 + 85°C​
存储温度​ -40°C 至 + 125°C​
防护等级​ IP65​
物理尺寸​ 285mm×220mm×100mm​
重量​ 3.5kg​
封装类型​ 压接式封装​
门极驱动电压​ ±15V DC​
导通压降​ ≤1.8V​
抗振动​ 10-500Hz,2G 加速度​
抗冲击​ 15G 加速度(11ms 持续时间)​
认证标准​ IEC 60747-16、CE、RoHS​

主要特点和优势​

ABB 5SHX1445H0001 以创新技术实现性能突破,其核心优势在于 IGCT 技术的融合应用 —— 既保留晶闸管低导通损耗(≤1.8V)的特性,又具备晶体管 10kHz 高频开关能力,较传统 IGBT 模块能效提升 15% 以上,尤其适合长期运行的大功率设备。​

模块化设计支持热插拔功能,可在系统不停机状态下完成更换,配合压接式封装消除焊接应力,将维护成本降低 30%。IP65 防护等级与宽温工作范围(-40°C 至 + 85°C)使其能抵御粉尘、油污及极端温度,在冶金高炉、海上风电平台等恶劣环境中保持稳定运行。​

内置智能保护机制是ABB 5SHX1445H0001 的另一亮点,通过门极驱动电路实时监测过流、过热状态,微秒级响应速度可有效避免系统故障扩散,显著提升工业自动化系统的安全性与可用性。​

应用领域​

ABB 5SHX1445H0001 在可再生能源领域表现突出,是风电变流器的核心组件,可将风力发电机输出的不稳定交流电转换为符合电网标准的电能,在山西某风电场的应用中,其高效转换能力使年发电量提升 12%。在光伏逆变器中,该模块的高频开关特性有效降低谐波污染,满足电网并网要求。​

工业自动化场景中,ABB 5SHX1445H0001 广泛用于高压变频器,驱动钢铁厂轧机、煤矿通风机等大型设备,通过精准调速实现节能运行。某石化企业将其集成到水泵控制系统后,年耗电量减少 20%。​

轨道交通领域,该模块为电力机车牵引变流器提供功率支持,快速动态响应确保列车平滑调速,已在大秦铁路货运系统中稳定运行,提升牵引效率 18%。此外,在电网无功补偿装置中,其高可靠性可优化电网稳定性,降低输电损耗。​

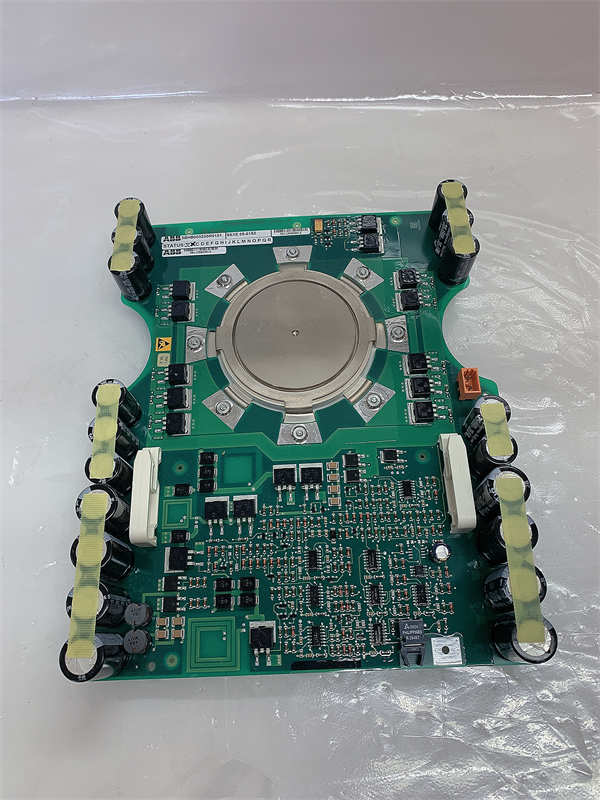

ABB 5SHX1445H0001 3BHL000391P0101 3BHB003230R0101 5SXE05-0152

ABB 5SHX1445H0001 3BHL000391P0101 3BHB003230R0101 5SXE05-0152

相关产品​

  1. ABB 3BHL000391P0101:同系列 IGCT 模块,额定电压 4500V,电流 1800A,可与ABB 5SHX1445H0001组成冗余功率单元,适用于更高电压等级的系统。​
  2. ABB 3BHB003230R0101:配套通信接口模块,支持 Modbus RTU、Profibus 协议,实现ABB 5SHX1445H0001与上位机的数据交互。​
  3. ABB 5SXE05-0152:控制板模块,为ABB 5SHX1445H0001提供逻辑控制与算法支持,增强系统智能化水平。​
  4. ABB 5SHX1960L0005:升级型号,采用 RC-IGCT 技术,开关频率提升至 20kHz,可替代ABB 5SHX1445H0001用于高频场景。​
  5. ABB FSPB-V3.0:信号处理模块,优化ABB 5SHX1445H0001的输入信号质量,提升测量精度。​
  6. ABB 8301A:电源模块,为ABB 5SHX1445H0001提供稳定直流供电,适应宽电压输入场景。​

安装与维护​

安装前准备:安装ABB 5SHX1445H0001 前需确认系统电压等级与模块参数匹配,检查模块外观无物理损伤。使用扭矩扳手按规定力矩(M6 螺丝 7N・m)固定,确保压接式接口紧密接触,避免松动导致接触不良。安装环境需满足 IP65 防护要求,远离腐蚀性气体与剧烈振动源。​

维护建议:定期清洁ABB 5SHX1445H0001 表面灰尘,确保散热良好;每季度检查连接端子紧固状态,防止接触电阻增大。建议每年进行一次固件升级,通过配套软件校准门极驱动参数。若模块故障,可通过前端 LED 指示灯判断故障类型,更换时需佩戴防静电手环,避免静电损坏元件。
