ABB UFC911B106 是 ABB 励磁控制系统的核心组件,隶属于UFC 系列励磁调节器,专为大型同步电机的励磁控制设计,广泛应用于电力、冶金、船舶等行业。该模块集成高性能微处理器与多通道信号采集电路,可实现励磁电流、电压的实时调节,控制精度达 ±0.2%,确保同步电机在不同负载下的稳定运行。ABB UFC911B106 支持与 PLC 系统通过 Profibus DP 协议通信,内置多种励磁控制算法(如恒电压、恒功率因数控制),能根据工况自动切换控制模式,是提升电机运行效率与电网稳定性的关键设备。​

分类:

描述

ABB UFC911B106 是 ABB 励磁控制系统的核心组件,隶属于UFC 系列励磁调节器,专为大型同步电机的励磁控制设计,广泛应用于电力、冶金、船舶等行业。该模块集成高性能微处理器与多通道信号采集电路,可实现励磁电流、电压的实时调节,控制精度达 ±0.2%,确保同步电机在不同负载下的稳定运行。ABB UFC911B106 支持与 PLC 系统通过 Profibus DP 协议通信,内置多种励磁控制算法(如恒电压、恒功率因数控制),能根据工况自动切换控制模式,是提升电机运行效率与电网稳定性的关键设备。​

ABB 3BHE037864R0106 是3BHE 系列大功率晶闸管模块,作为励磁系统的功率执行单元,与ABB UFC911B106 配套使用,可输出 0-800A 直流励磁电流,峰值功率达 400kW。该模块采用模块化设计与强迫风冷散热,适应高粉尘、高温度的工业环境,在钢铁厂高炉风机、火电厂汽轮发电机等重载场景中表现稳定,为励磁控制系统提供可靠的功率输出支撑。​

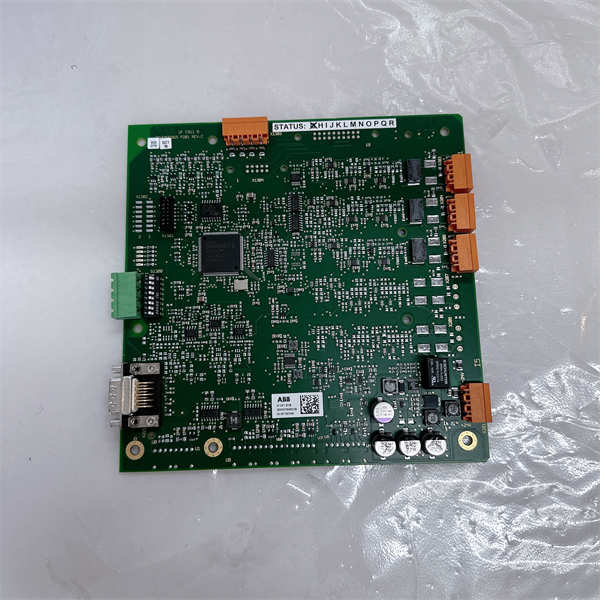

ABB UFC911B106 3BHE037864R0106

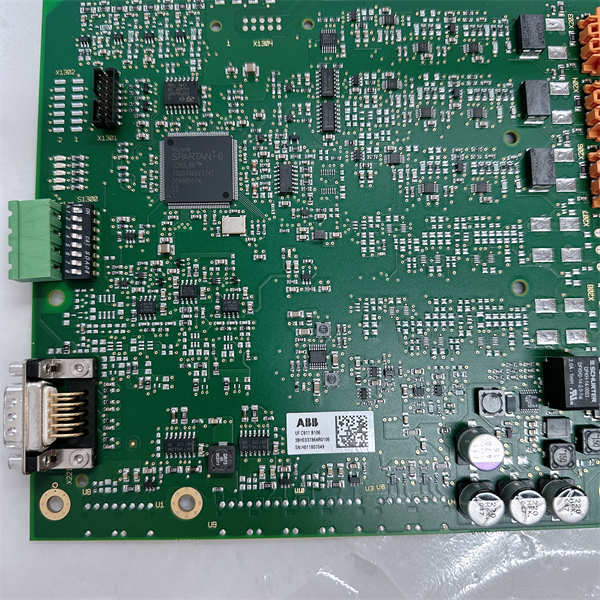

ABB UFC911B106 3BHE037864R0106

技术规格​

ABB UFC911B106

参数名称​ 参数值​
产品型号​ ABB UFC911B106
制造商​ ABB​
产品类型​ 励磁调节器模块​
电源输入​ 110-220V AC/DC(±10%)​
控制信号​ 4-20mA 模拟量输入(给定值)​
输出信号​ 0-10V DC(触发脉冲)​
调节精度​ ±0.2%(稳态)​
响应时间​ <100ms​
通信协议​ Profibus DP、Modbus RTU​
工作温度​ 0°C 至 + 55°C​
防护等级​ IP20​
物理尺寸​ 180mm×120mm×80mm​
重量​ 0.8kg​
控制模式​ 恒电压、恒电流、恒功率因数​
认证标准​ IEC 61131-2、CE​

ABB 3BHE037864R0106

参数名称​ 参数值​
产品型号​ ABB 3BHE037864R0106
制造商​ ABB​
产品类型​ 晶闸管功率模块​
输入电压​ 690V AC(三相)​
输出电流​ 0-800A DC​
额定功率​ 400kW​
冷却方式​ 强迫风冷(风量 200m³/h)​
工作温度​ -10°C 至 + 45°C​
防护等级​ IP23​
物理尺寸​ 420mm×320mm×200mm​
重量​ 18kg​
触发信号​ 0-10V DC(来自调节器)​
浪涌电流​ 4000A(10ms)​
认证标准​ IEC 60747-10、UL​

主要特点和优势​

ABB UFC911B106 以高精度励磁控制为核心优势,采用 32 位浮点处理器,支持多变量自适应控制算法,能在电机负载突变时快速调整励磁电流,抑制电压波动在 ±2% 以内,显著提升电网稳定性。模块内置故障自诊断功能,可实时监测电源、传感器、通信链路状态,通过 LED 指示灯与上位机报警实现故障定位,将维护时间缩短 50%。其模块化设计支持热插拔更换,兼容 ABB 不同功率等级的励磁功率模块,适应从 100kW 到 10MW 的电机系统,较传统励磁调节器减少 30% 的调试工作量。​

ABB 3BHE037864R0106 采用进口大功率晶闸管芯片,导通压降≤1.2V,电流线性度误差 < 1%,确保励磁电流调节的精准性。强迫风冷设计配合优化的散热风道,使其在 45°C 环境温度下仍能满负荷运行,功率密度较同级别产品提升 25%。模块内置 RC 吸收电路与过压保护晶闸管,可承受 ±2000V 浪涌电压,在电网波动频繁的工业场景中保持稳定。与ABB UFC911B106 组成闭环控制系统时,能实现励磁电流的动态响应时间 < 50ms,满足电机快速启动与负载突变的控制需求。​

应用领域​

ABB UFC911B106 主要用于同步电机的励磁控制,在火力发电厂中,与汽轮发电机配套可稳定电网电压,当负荷变化时快速调整励磁电流,确保频率波动在 ±0.5Hz 以内;在冶金行业,用于轧钢机主电机励磁系统,通过恒功率因数控制降低无功损耗,某钢铁厂应用后电网功率因数从 0.82 提升至 0.95。此外,在船舶电力系统中,其抗振动设计(10-150Hz,2G)能适应船体颠簸,保障航行时发电机的稳定运行。​

ABB 3BHE037864R0106 作为功率执行单元,与ABB UFC911B106 配套构成完整励磁系统,适用于大型同步电机。在水泥行业,为回转窑主电机提供励磁电流,确保窑体转速稳定在 ±0.1rpm;在水利发电站,用于水轮发电机励磁,通过精准电流调节实现机组并列运行时的无功功率分配。其宽电压输入特性(690V±10%)使其能适应偏远地区不稳定的电网环境,减少因电压波动导致的生产中断。​

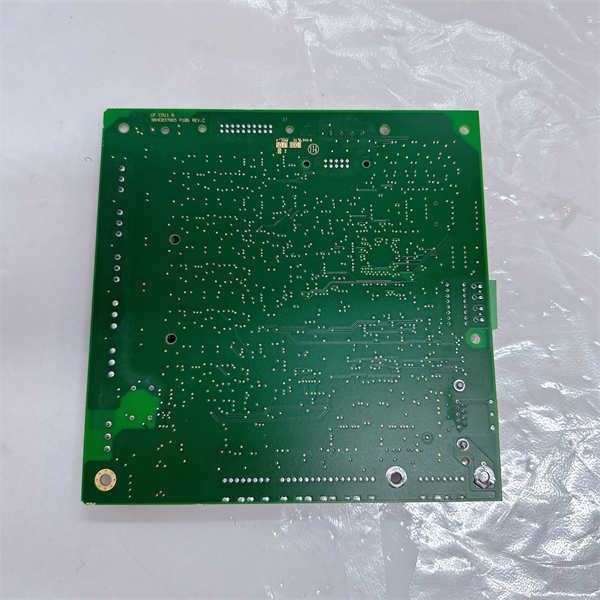

ABB UFC911B106 3BHE037864R0106

ABB UFC911B106 3BHE037864R0106

相关产品​

  1. ABB UFC912A101:同系列励磁调节器,支持以太网通信,可替代ABB UFC911B106用于需要远程监控的智能电厂项目。​
  2. ABB 3BHE038039R0101:3BHE 系列功率模块,输出电流 1000A,可与ABB UFC911B106配套用于更大功率的电机系统。​
  3. ABB PPD113B03-26-100110:智能电源分配模块,为ABB UFC911B106提供稳定的 24V DC 电源,支持电源状态远程监控。​
  4. ABB CI858K01:通信接口模块,扩展ABB UFC911B106的通信能力,实现与 DCS 系统的 EtherNet/IP 通信。​
  5. ABB 3BHB003230R0101:控制板模块,为ABB 3BHE037864R0106提供触发脉冲放大,提升功率模块的响应速度。​
  6. ABB TB857:水冷转接端子,可替换ABB 3BHE037864R0106的风冷散热系统,适应高粉尘环境。​

安装与维护​

安装前准备:安装ABB UFC911B106 时需确认电源电压与极性,采用 DIN 导轨固定,确保与功率模块的控制线缆长度≤5m 以减少干扰,通信线需使用屏蔽双绞线并单端接地。ABB 3BHE037864R0106 安装前需检查散热风机转向与风量(≥200m³/h),主电路接线端子需涂抹导电膏,扭矩按规格书要求(M12 螺栓 35N・m)紧固。​

维护建议:每季度清洁ABB UFC911B106 表面灰尘,检查接线端子是否松动;每年通过专用软件校准调节精度,备份组态参数。ABB 3BHE037864R0106 需每月检查晶闸管温度(≤85°C)与风机滤网清洁度,每两年测试晶闸管正向压降与漏电流,更换模块时需记录当前励磁曲线参数,确保与ABB UFC911B106 匹配。
