ABB 3BHE024747R0101 高性能模拟输入 / 输出板模块 Relion 605 系列馈线保护继电器

描述

ABB 3BHE024747R0101 是 ABB 公司在工业自动化与电力控制领域推出的一款功能多样且性能卓越的产品。它可以作为高性能模拟输入 / 输出板模块，在各类复杂工业控制系统中承担模拟信号的接收、处理与输出任务；同时，其以印刷电路板（PCB）的形式，在诸如 Relion 605 系列馈线保护继电器以及 ACS 2000 和 ACS 5000 中压交流驱动器等特定设备中，发挥着关键的作用。作为模拟信号处理的核心单元，该产品能够精准对接温度、压力、液位等各类传感器输出的模拟信号，经过内部精密的滤波、放大及数据处理流程后，将处理后的信号传输至控制系统，从而实现对执行器、阀门等设备的精确操控。在作为 PCB 应用于 ACS 2000 和 ACS 5000 中压交流驱动器时，它是撬棒系统（crowbar system）的重要组成部分，为驱动器和电机抵御过电压瞬变的损害提供保障，确保设备稳定运行。​

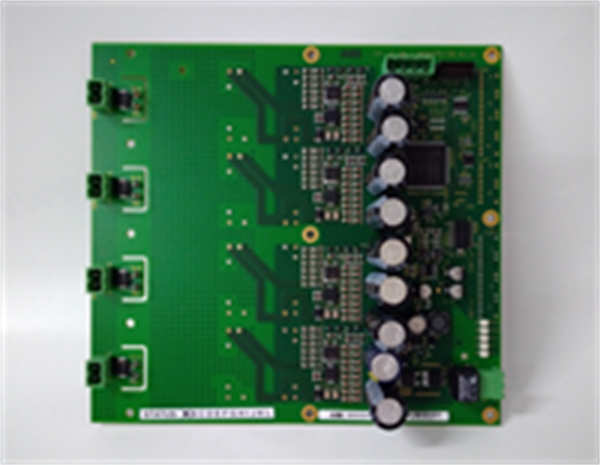

ABB 3BHE024747R0101

技术规格​

​

​

主要特点和优势​

卓越的信号处理能力​

内置先进信号处理算法，能对输入模拟信号进行高效滤波，有效去除噪声干扰，保证信号的纯净度与准确性。紧接着对信号进行精准放大，使信号强度契合控制系统要求，为后续精确控制提供坚实的数据基础。在工业生产中，对各类传感器信号的稳定处理，确保了设备运行参数监测与控制的高精度。​

多功能集成设计​

集模拟信号处理模块与特定设备关键 PCB 部件功能于一身。这种多功能特性，让其在不同工业自动化场景中灵活应用，用户无需为满足多种功能需求而采购多个设备，有效降低了系统成本与复杂度。在新建自动化系统中可直接适配，旧有系统升级改造时也能轻松融入。​

强大的通信兼容性​

支持多种主流通信协议，可与市面上绝大多数监控系统、主控制器及上位机进行高效的数据交互与远程控制。无论是在大型工厂的集中管控，还是分布式工业系统的协同运作中，都能确保数据传输的及时性与准确性，提升系统的兼容性与可扩展性。​

高可靠性保障​

从电子元器件的精选，到生产工艺的严格把控，再到出厂前严苛的测试流程，每一步都遵循高规格标准。这使得产品在高温、低温、潮湿等恶劣环境，以及长时间连续运行工况下，依然能够稳定工作，大大减少设备故障发生概率，保障生产效率。​

紧凑轻巧的结构​

产品整体采用紧凑结构设计，占用空间小。尤其是作为 PCB 应用时，小巧轻便的外形便于在设备内部安装与维护。对于空间有限的工业控制柜或设备而言，这一设计优势显著，能够在有限空间内实现强大功能。​

应用领域​

电力行业​

• 变电站：在变电站中，作为模拟模块接收各类电力参数传感器传来的信号，进行精准处理后，实现对电力设备如变压器、断路器等的状态监测与保护控制。实时监测电力参数，及时发现潜在故障隐患，保障电力系统的安全稳定运行。​
• 发电厂：在发电厂控制系统里，参与发电机组运行参数的监测与调节。通过处理温度、压力、流量等模拟信号，精准控制发电机组的运行状态，确保发电过程高效稳定，提高发电效率与电能质量。​

化工行业​

化工生产流程复杂，对温度、压力、流量等参数控制精度要求极高。3BHE024747R0101 可作为模拟控制模块，接收现场传感器信号，依据预设控制策略，精确控制反应釜的温度、压力，调节管道阀门开度等，保证化学反应在最佳条件下进行，提升产品质量，降低能耗，保障生产安全。​

水处理行业​

• 污水处理厂：在污水处理厂，接收水质、水位、流量等传感器信号，控制水泵的启停、阀门的开度，实现污水处理过程自动化控制。确保污水经过沉淀、过滤、消毒等一系列处理流程后，达标排放，保护生态环境。​
• 自来水厂：在自来水厂，对原水水质监测信号进行处理，控制净化设备运行，保障出厂水水质符合生活生产用水标准。同时，通过对水位、流量信号处理，合理调控供水设备，确保供水稳定。​

制造业生产线​

• 汽车制造：在汽车制造自动化生产线上，接收来自传感器的信号，对汽车零部件装配过程进行实时监控与调整。例如，精确控制机械臂的抓取力度与位置，确保零部件装配精度，提高生产节奏与产品质量。​
• 电子制造：在电子制造行业，对电子元件贴片、焊接等工艺环节进行精确控制。通过处理温度、压力等模拟信号，保障贴片精度、焊接质量，提高电子产品的生产质量与生产效率，减少次品率。​

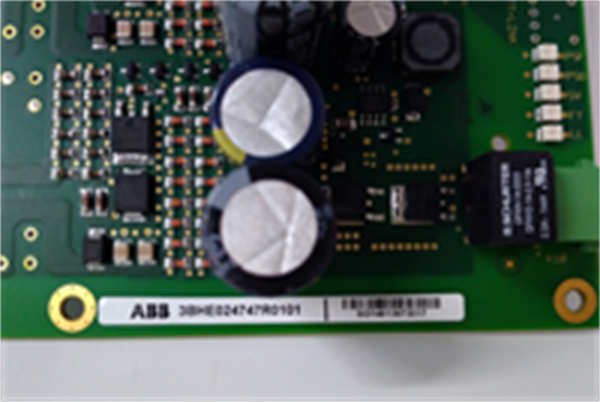

ABB 3BHE024747R0101

相关产品​

ABB ACS 系列变频器（ACS 2000、ACS 5000 等）​

3BHE024747R0101 作为撬棒系统关键 PCB 部件内置于 ACS 2000 和 ACS 5000 中压交流驱动器中，与变频器其他组件协同工作，保障变频器在复杂工况下稳定运行，实现对电机的高效调速与保护，广泛应用于工业电机驱动场景。​

ABB Relion 605 系列馈线保护继电器​

3BHE024747R0101 作为 PCB 板为该系列继电器提供保护和控制功能，如过电流、欠电压、差动保护以及负载削减等。通过内置通信接口支持 IEC 61850 和 Modbus 协议，实现与 SCADA 系统无缝集成，实时监测与保护电力馈线。​

ABB 其他模拟量输入 / 输出模块​

如部分型号的模拟量模块，与 3BHE024747R0101 在功能上有相似之处，但 3BHE024747R0101 在信号处理精度、通信兼容性以及多功能集成方面具有独特优势，适用于对模拟信号处理要求更高、系统复杂度更高的工业场景。​

ABB 通信网关设备​

配合 3BHE024747R0101 使用，可进一步拓展其通信能力，实现与更多不同类型设备或系统的互联互通。例如，在工业物联网应用中，通过通信网关将 3BHE024747R0101 处理后的数据传输至云端平台，进行数据分析与远程监控。​

安装与维护​

安装前准备：​

安装前需仔细核对安装环境电气参数，确保实际工作电压、电流等在产品额定范围内。检查安装空间是否满足散热及尺寸要求，避免安装在狭窄、通风不良或空间受限区域。准备适配安装工具，如螺丝刀、扳手等。务必切断相关系统电源，并采取可靠接地与绝缘防护措施，防止触电及电气事故发生。同时，确认所安装设备与 3BHE024747R0101 的兼容性，包括通信协议、接口类型等方面的匹配。​

维护建议：​

定期对产品进行外观检查，查看是否有元件损坏、线路松动、过热变色等异常现象。利用专业电气测试设备，按规定周期检测电气性能参数，如输入输出信号精度、阻抗、通信稳定性等，及时发现潜在电气故障隐患。在多粉尘、高湿度等恶劣环境中，增加清洁与维护频率，使用专用清洁剂清理模块表面灰尘，防止因灰尘积累影响散热与电气性能。若产品出现故障，应及时联系 ABB 专业技术人员，依据故障现象进行排查与维修，严禁非专业人员擅自拆解维修，以免造成更大损坏。
