ABB 3BHE023784R1023 PP D113 B01-10-150000 控制器模块

描述

ABB 3BHE023784R1023 PP D113 B01-10-150000是ABB AC 800PEC高性能控制系统家族中的关键控制器模块。这款模块专为电力电子控制系统设计，以其卓越的高性能、高可靠性和成本效益而闻名，广泛应用于各种工业自动化场景。ABB 3BHE023784R1023 PP D113 B01-10-150000能够将数字信号高效转换为模拟信号，从而精确控制物理过程，这使其在需要超快控制周期和高精度响应的领域中不可或缺。其独特的模块化设计允许灵活地连接各种I/O模块，以满足从过程工业到发电、配电和运输等不同功率电子控制需求。

ABB 3BHE023784R1023 PP D113 B01-10-150000内置强大的RISC处理器，通常运行频率高达750 MHz，专为速度敏感型控制任务而优化。该模块集成了处理器、用于外围I/O的光纤接口、现场总线通信以及与更高级别控制系统的接口，构成了整个控制架构的核心。它支持多个双向光纤PowerLinks，能够经济高效且抗干扰地连接I/O系统和电力转换器，确保数据传输的完整性和系统的稳定性。此模块的低功耗电路设计和高度可靠性使其成为关键任务应用的理想选择，ABB 3BHE023784R1023 PP D113 B01-10-150000持续为严苛的工业环境提供稳定、精准的控制能力，是ABB在工业自动化领域深厚技术实力的体现。

ABB 3BHE023784R1023 PP D113 B01-10-150000

技术规格

产品型号:3BHE023784R1023 PP D113 B01-10-150000

制造商:ABB

产品类型:控制器模块(属于AC 800PEC系列)

处理器:750 MHz RISC处理器/ARM Cortex-A9(1 GHz)

内存:1 GB

存储:8 GB

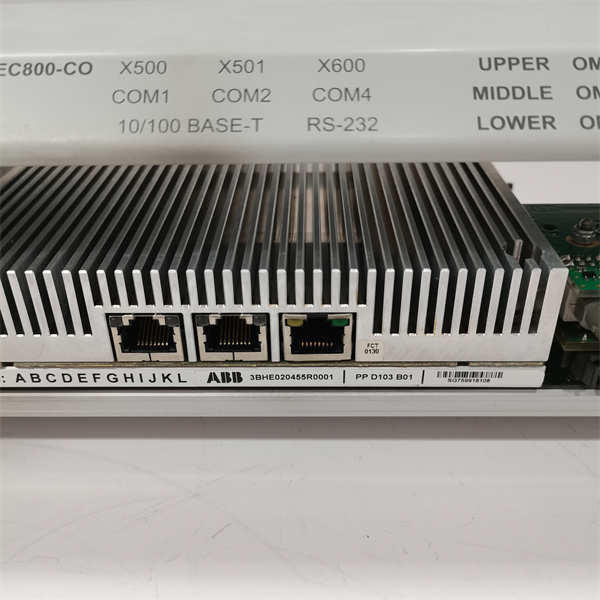

通信接口:光纤PowerLinks(支持多达36个双向连接)

工作温度范围:-20°C至+60°C

湿度:5%至95%RH(无冷凝)

振动承受:20 g 5至500 Hz

冷却方式:被动冷却(无需强制通风)

主要特点和优势

超高性能与极短周期:ABB 3BHE023784R1023 PP D113 B01-10-150000搭载750 MHz RISC处理器，专为超快速控制周期而优化，能够处理低至100微秒的控制任务。这种卓越的处理能力使其在电力电子控制应用中，能够实现对高速动态过程的精准响应，显著提升系统性能和控制精度。

模块化与灵活性:作为ABB AC 800PEC控制系统的一部分，ABB 3BHE023784R1023 PP D113 B01-10-150000具备高度模块化的设计。它能够轻松连接多种I/O模块，满足从简单到复杂的各类功率电子控制需求，实现硬件配置的自由裁剪，从而降低了系统设计的复杂性，并为未来的扩展提供了便利。

高可靠性与工业级设计:ABB 3BHE023784R1023 PP D113 B01-10-150000采用低功耗电路和坚固的工业级硬件设计，无任何移动部件，显著提升了其长期运行的可靠性。其出色的抗振动、抗冲击和宽温度范围工作能力，确保了在恶劣工业环境下的稳定表现，最大程度地减少了非计划停机时间。

优异的抗干扰通信:该模块支持通过光纤PowerLinks进行I/O系统和电力转换器的连接。光纤通信不仅具有成本效益，更关键的是能够提供卓越的抗电磁干扰能力，确保在电力电子设备密集的噪声环境中，信号传输的完整性和准确性，从而保障控制系统的稳定运行。

高效节能与易于维护:ABB 3BHE023784R1023 PP D113 B01-10-150000无需强制冷却即可运行，这不仅降低了能源消耗，也简化了系统集成和维护。同时，其支持通过MATLAB®/Simulink®进行模型化设计和编程，以及与ABB Ability™System 800xA的全面集成，进一步提升了工程效率和系统的可维护性。

ABB 3BHE023784R1023 PP D113 B01-10-150000

应用领域

ABB 3BHE023784R1023 PP D113 B01-10-150000凭借其专为高速、高精度电力电子控制而设计的特性，广泛应用于对响应速度和控制准确性要求极高的关键工业场景。

发电机励磁系统控制:这是ABB 3BHE023784R1023 PP D113 B01-10-150000的核心应用之一。它在发电机组的励磁系统中扮演着至关重要的角色，实现对发电机输出电压、无功功率的精确调节，确保电网的稳定运行和高质量供电。其快速响应能力对于应对电网瞬态变化至关重要。

高压变流器控制:在大型工业高压变流器和逆变器中，ABB 3BHE023784R1023 PP D113 B01-10-150000负责执行复杂的控制算法，管理功率半导体器件的开关操作，从而实现高效的电能转换和精确的功率流控制，广泛应用于大型电机驱动、直流输电(HVDC)和柔性交流输电(FACTS)系统。

电力公用事业与电网稳定:该模块在电力传输和分配网络中发挥作用，通过控制电力电子设备，如静止同步补偿器(STATCOM)和统一潮流控制器(UPFC)，来提高电网的稳定性、改善电能质量并优化潮流分布。ABB 3BHE023784R1023 PP D113 B01-10-150000的快速控制循环对于维持电网的动态平衡至关重要。

工业驱动与电机控制:在需要高性能驱动控制的工业应用中，例如冶金、造纸、矿山和船舶推进系统，ABB 3BHE023784R1023 PP D113 B01-10-150000用于实现对大型电机的高精度速度、转矩和位置控制，从而提升生产效率和设备性能。

轨道交通与辅助变流器控制:ABB 3BHE023784R1023 PP D113 B01-10-150000在轨道交通领域也扮演着重要角色，用于控制列车上的辅助变流器，管理牵引电机以及列车内部供电（如暖通空调、照明等），确保列车运行的平稳性和乘客的舒适性。

安装与维护

安装前准备:在安装ABB 3BHE023784R1023 PP D113 B01-10-150000模块之前，必须严格遵守所有安全规程和ABB官方的安装指南。首先，确保所有相关电源已完全切断，并采取适当的挂牌上锁措施，以防止意外通电。在处理模块时，务必佩戴防静电腕带和使用防静电垫，以保护ABB 3BHE023784R1023 PP D113 B01-10-150000内部的敏感电子元件免受静电放电的损害。仔细检查安装环境是否符合ABB对温度、湿度、振动和电磁兼容性的要求。根据系统设计图纸，正确连接所有电源线、光纤PowerLink电缆、现场总线连接以及与其他控制器或I/O模块的接口。确保所有接线牢固可靠，无松动或错误连接，并特别注意可靠的接地连接，以降低噪声干扰并确保系统安全。

维护建议:为了确保ABB 3BHE023784R1023 PP D113 B01-10-150000模块的长期稳定和可靠运行，建议制定并执行定期的预防性维护计划。定期检查控制柜内部的清洁度，清除灰尘和其他污染物，以避免过热或短路。ABB 3BHE023784R1023 PP D113 B01-10-150000模块通常不包含活动部件（如风扇），但仍需确保周围空气流通良好。定期检查所有电缆连接的紧固性，确保没有腐蚀或损坏迹象。利用ABB提供的工程工具，如Control Builder或AC 800PEC相关的诊断软件，定期监控模块的运行状态、诊断日志和性能参数。在进行任何固件升级或系统配置更改之前，务必进行全面的数据备份。对于超出日常维护范围的复杂问题，或当模块出现异常行为时，强烈建议联系ABB授权的技术服务人员或具备资质的自动化专家进行诊断和处理，切勿自行尝试非专业维修，以免造成进一步损坏或影响系统安全性。

产品保障

我们对每一件ABB 3BHE023784R1023 PP D113 B01-10-150000控制器模块都提供全面的产品保障。
