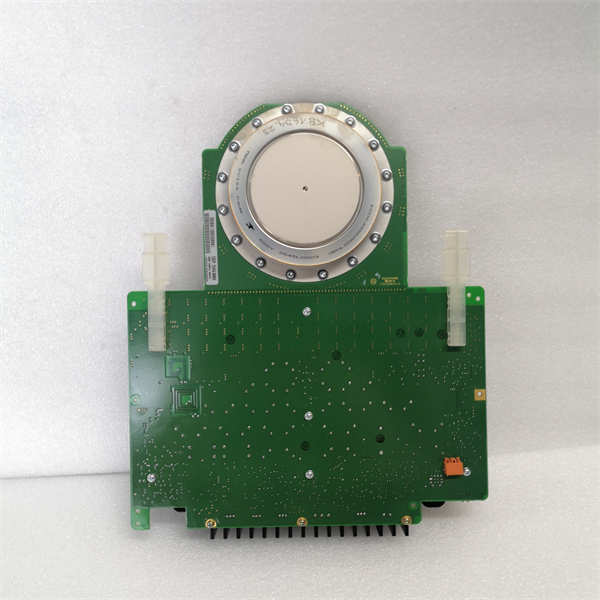

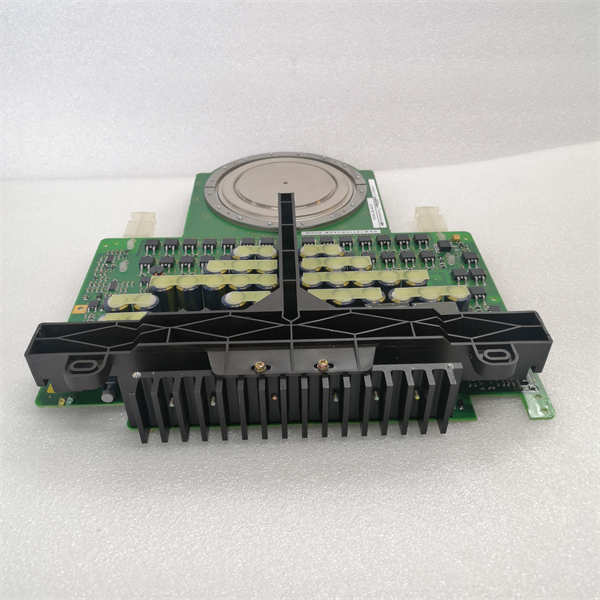

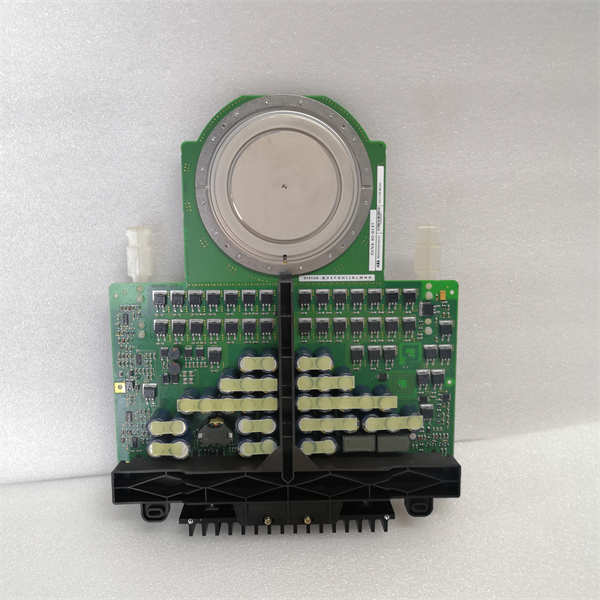

ABB 5SHY3545L0009 是ABB公司推出的高性能 集成门极换向晶闸管（IGCT）模块，属于5SHY系列高压功率半导体核心组件。该模块采用革命性的硬驱动GTO技术，将晶闸管、反并联二极管和门极驱动电路集成于单一封装，实现无缓冲电路设计，显著提升系统可靠性并降低能耗。作为中高压变频器（如ACS1000系列）和兆瓦级电力传输设备的核心开关元件，5SHY3545L0009 可在0.5–6MVA功率范围内提供高效能量转换，支持开关频率高达40kHz的严苛应用场景。其优化的热管理结构和轴向压装设计，确保在工业环境中长期稳定运行，为电网补偿装置（STATCOM）、大功率电机驱动等关键基础设施提供底层硬件支持。
ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101
技术规格
| 参数名称 | 参数值 |
| 产品型号 | 5SHY3545L0009 |
| 制造商 | ABB |
| 产品类型 | IGCT模块（集成门极换向晶闸管） |
| 额定电压 | 4.5 kV |
| 额定电流 | 3 kA（峰值） |
| 开关频率 | ≤40 kHz |
| 门极驱动电压 | 24 VDC |
| 工作温度 | -40°C 至 +85°C |
| 防护等级 | IP00（需配合散热系统） |
| 接口类型 | 光纤控制接口（低电感连接） |
| 物理尺寸 | 255 mm × 20 mm（宽×高） |
| 安装方式 | 压装式（散热器集成） |
| 认证标准 | UL、IEC 60700 |
主要特点和优势
无缓冲电路设计：通过动态雪崩极限优化，5SHY3545L0009 彻底取消传统GTO必需的缓冲电路，减少系统元件数量30%，降低故障率并提升功率密度。
高频开关性能：采用HPT+（高温工艺）平台，支持40kHz短脉冲串操作，适用于多电平模块化变换器（MMC）拓扑，损耗较传统方案降低25%。
集成化驱动：内置门极驱动单元，仅需外部光纤信号和24V电源即可实现精准控制，简化布线并提升抗干扰能力。
冗余兼容性：模块化架构支持串联/并联扩展，可直接集成冗余单元，确保兆瓦级系统（如100MVA变压器）在故障后持续运行。
应用领域
能源传输与电网稳定：作为STATCOM装置的核心开关元件，5SHY3545L0009 用于动态无功补偿，提升电网电压稳定性，尤其适用于风电并网和高压直流输电场景。
工业大功率驱动：在ABB ACS1000系列中压变频器中驱动轧钢机、矿山提升机等重型设备，支持5MW级电机的高精度调速控制。
交通电气化：为电力机车牵引变流器提供高效能量转换，耐受高频振动环境，保障牵引系统可靠性。
ABB 5SHY3545L0009 3BHB013085R0001 3BHE009681R0101 GVC750BE101
相关产品
- 5SHY3545L0003/0005：同系列低功率版本，适用于5–3MVA应用。
- 5SHX2645L0004：高压RC-IGCT（反向导通型），专为6.5kV STATCOM优化8。
- GVC750BE101：配套门极驱动单元，与5SHY3545L0009协同工作。
- 3BHB013085R0001：冗余控制模块，提升系统可用性。
- 5SHY35L4520：对称型IGCT，适用于双向功率流场景。
安装与维护
安装前准备：确保散热器表面平整度≤10μm，轴向压装力需稳定在8–12kN范围内。使用光纤校准工具校验信号传输延迟（需<50ns），避免门极驱动时序偏差。
维护建议：每运行10,000小时检测阳极-阴极间漏电流（标准值<5mA）。清洁散热器风道时禁用化学溶剂，防止腐蚀封装涂层。模块更换后需重新进行动态雪崩测试。
